MASURAREA ENERGIEI ELECTRICE ACTIVE IN CIRCUITE MONOFAZATE DE CURENT ALTERNATIV

MASURAREA ENERGIEI ELECTRICE ACTIVE IN CIRCUITE MONOFAZATE DE CURENT ALTERNATIV

VERIFICAREA CONTOARELOR DE ENERGIE ELECTRICA

1. Scopul lucrarii

Lucrarea are drept scop cunoasterea contorului monofazat de inductie si a metodelor de verificare a contoarelor.

2. Chestiuni de studiat

2. 1. Verificarea contorului la mersul in gol.

2. 2. Verificarea sensibilitatii contorului.

2. 3. Verificarea exactitatii contorului si trasarea curbei de erori

[%]= f(I/I_n) prin metoda wattmetru-cronometru.

2. 4. Verificarea exactitatii contorului cu instalatia de etalonare automata.

3. Schema de montaj

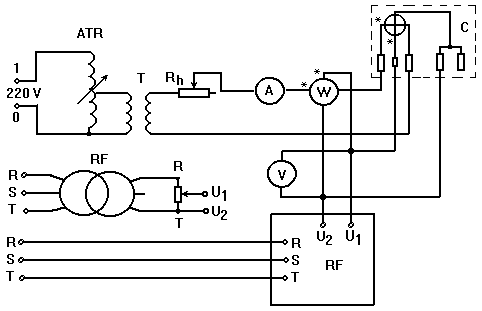

Fig. 12. 2. Schema de montaj pentru verificarea exactitatii contorului prin metoda wattmetru-cronometru.

In schema se folosesc :

- ATR - autotransformator reglabil de (120/0240) V;

- T - transformator de 120V/10V-10A cu prize de cate 1 V;

- R_h - reostat de 1; 10 A;

- C - contor monofazat cu capacitate mare de masurare, tip CAM 6;

- W - wattmetru electrodinamic monofazat ;

- A - ampermetru electrodinamic ;

- V - voltmetru electrodinamic sau feromagnetic;

- RF - regulator de faza.

3. 1. Verificarera la mersul in gol

Se face in felul urmator :

- se alimenteaza bobina de tensiune a contorului, intai la 0,8 U_n , apoi la tensiunea de 1,1 U_n, curentul prin bobina de curent fiind nul.

- in aceasta situatie, discul contorului poate sa se miste usor, dar in nici un caz sa nu faca o rotatie completa; semnul marcat pe disc se opreste de obicei in dreptul semnului de pe capac.

3. 2. Sensibilitatea contorului

Se va verifica astfel :

- se aplica contorului tensiunea nominala, frecventa nominala,

cos = 1 si un curent egal cu 0,5% din curentul de baza,

- discul contorului va trebui sa porneasca singur si sa efectueze cel putin o rotatie completa.

3. 3. Verificarea clasei de exactitate a contorului

Se efectueaza in modul urmator:

- se alimenteaza contorul la tensiunea nominala, cos = 1, frecventa nominala si curenti de valori : (5, 10, 20, 50, 75, 100, 200, 300, 400)% din curentul de baza;

- se calculeaza puterile active corespunzatoare acestor curenti si se regleaza exact la wattmetru valorile obtinute, regland curentul din circuit;

- se determina erorile pentru fiecare valoare a puterii astfel reglate;

- se alimenteaza contorul la tensiunea nominala, cos = 0,5; frecventa nominala si curenti de valori : (10, 20, 50, 75, 100, 200, 300, 400)% din curentul de baza;

- se determina erorile pentru fiecare valoare a puterii corespunzatoare acestor curenti la cos = 0,5;

- se vor trasa apoi curbele erorilor = f (I/I_n), pentru ambele cazuri, pe o aceeasi diagrama.

4. Tabel de date

5. Concluzii
