Masurarea directa cu wattmetrul

Masurarea directa cu wattmetrul

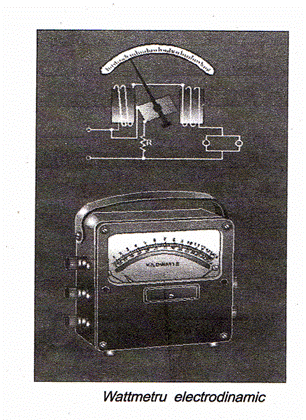

Masurarea directa a puterii in c.c,se realizeaza cu un aparat numit wattmetru,analogic sau digital.Wattmetrul analogic este de tip electrodinamic sau ferodinamic.

Simbolizarea wattmetrului in schemele electrice este prezentata.

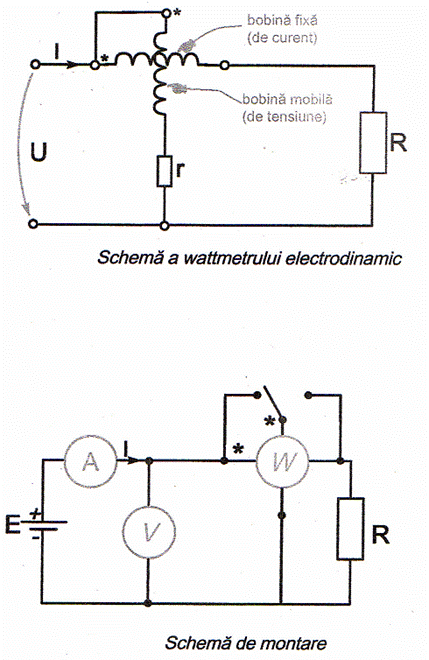

Montarea wattmetrelor in circuit.

Wattmetrul electrodinamic are 4 borne pentru conectarea in circuit:

-bornele de tensiune notate U*si U se conecteaza in parallel cu sarcina(ca un voltmetru)

-bornele de current notate I*si I se conecteaza in serie cu sarcina(ca un ampermetru).

Pentru usurarea conectarii corecte in circuit ,bornele de intrare de tensiune,respective de current,sunt marcate cu semnul * si se numesc borne polarizate.Dca una dintre bornele polarizate nu se leaga de aceeasi parte a sarcinii,indicatia devine negative.Bornele polarizate se leaga,de regula,inspre sursa.

Montajul poate fi amonte sau aval dupa cum bobina de tensiune este conectata inaintea sau dupa bobina de current.Alegerea modului de conectare se face in functie de parametrii circuitului,in acelasi mod ca la metoda ampermetrului si voltmetrului.

De regula wattmetrele se realizeaza cu mai multe domenii de masurare.Pe panoul frontal al acestor wattmeter,se afla de asemenea:

-selectorul domeniilor de tensiune cu mai multe pozitii pe care sunt inscriptionate valorile nominale ale tensiunii

-selectorul domeniilor de intensitate a curentului cu mai multe pozitii pe care sunt inscriptionate valorile nominale ale intensitatii curentului.Exista wattmeter la care selectorul are o pozitie pentru care curentul nu trece prin aparat,protejandu-l la valorile mari de current care apar la punerea in functiune a montajului.

3.1.2 Constanta wattmetrului.Pentru wattmetrele cu mai multe domenii de masurare,puterea masurata se determina prin inmultirea numarului de diviziuni & indicate cu constanta wattmetrului.

P=&Cw

Constanta wattmetrului reprezinta valoarea(in watt) a unei diviziuni a scarii gradate.

Unde &max este numarul de diviziuni ale scarii gradate, In intensitatea nominala a curentului inscriptionata pe panou pe domeniul ales,iar Un reprezinta tensiunea nominala inscriptionata pe panou pe domeniul ales.In si Un se aleg cu ajutorul selectorului de current,respectiv de tensiune.

Indicele clasei de exactitate a wattmetrelor electrodinamice este cuprins intre 0,1 si 2.5.

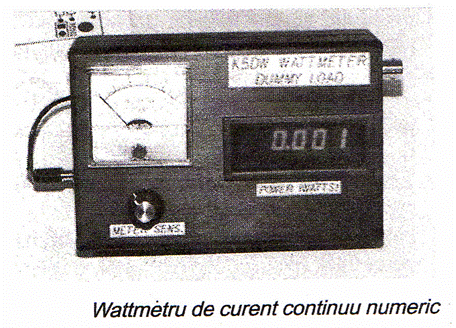

3.2. La actual nivel la care a ajuns tehnologia electronica,cel mai ieftin wattmetru,cu masa si dimensiuni mici,rezistent la socuri,usor de manipulate si in acelas timp foarte prcis este wattmetrul numeric.

In principiu,wattmetrui de c.c numeric este format dintr-un multiplicator analogic si un voltmetru numeric de c.c.

Multiplicatorul este prevazut cu doua intrari la care se aplica semnele proportionale:

-unul cu tensiunea U de la bornele elementului receptor

-altul cu I curentul prin receptor.

Valoarea puterii masurate este afisata numeric pe ecranul dispozitivului de afisare,etalonat in watti.
