Metode, algoritme si programe de calcul ale consumului propriu tehnologic de putere

Metode, algoritme si programe de calcul ale consumului propriu tehnologic de putere

Elementele componente ale retelelor electrice - linii si transformatoare - considerate ca elemente pasive si liniare - pot fi echivalate prin cuadripoli pasivi, liniari. Astfel :

Liniile electrice pot fi reprezentate prin cuadripoli de forma din figura :

R r₀ L    - rezistenta liniei ;

X = x₀ L - reactanta liniei ;

Y = b₀L    - susceptanta capacitiva a liniei;

r₀    - rezistenta pe unitatea de lungime a liniei;

x₀    - reactanta pe unitatea de lungime a liniei ;

b₀    - susceptanta pe unitatea de lungime a liniei ;

L    - lungimea liniei .

Parametrii pot fi determinati pe baza datelor constructive ale liniilor.

De regula, liniile electrice cu tensiuni nominale sub 110 kV cu lungimi reduse se modeleaza printr-un dipol, cuprinzand o rezistenta in serie cu o reactanta.

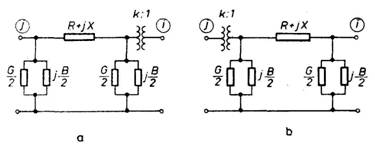

Transformatoarele si autotransformatoarele pot fi reprezentate prin cuadripoli de tipul reprezentat in figurile de mai jos:

in aceste scheme :

Valorile parametrilor necesari intocmirii schemei echivalente sunt date constructive, determinate prin masuratori la livrarea fiecarei unitati de transformare si inscrise in buletinul care insoteste transformatorul (sunt trecute si pe placa cu caracteristicile transformatorului).
