Motoare cu momente ridicate

Motoarele cu momente inalte au ordinul de marime al momentului de por-nire fata de cel nominal in limitele . Accelerarea rotorului se obtine prin adoptarea schemei potrivite de comanda a semnalului de intrare. In acest sens, la pornire se aplica valoare ridicata a tensiunii de alimentare, respectiv a curentului rotoric si creste valoarea cuplului de pornire M_p fata de valoarea nominala M_n. Acest proces, precum si procesul de franare rapida a rotorului dupa intreruperea semnalului electric de comanda, se asigura din schema de comanda a unui singur motor.

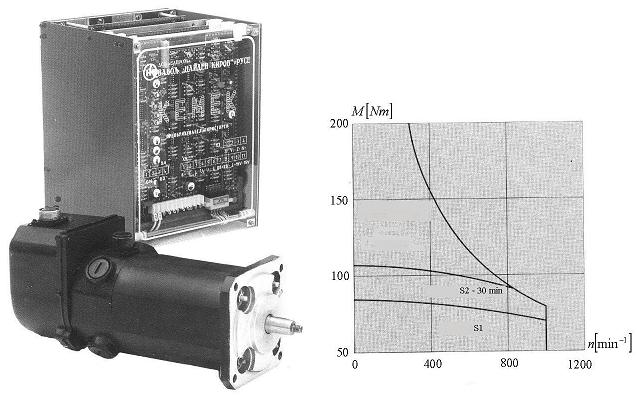

In fig.4.56 a se prezinta unu astfel de motor cu blocul de comanda a lui. O parte dintre acestea sunt in complet cu tahogeneratorul, indeplinind legatura inversa in sistemul automat. Dependentele M(n) pentru regimurile de pornire, oprire si functionare normala sunt expuse in fig. 4.56 b.

Fig.4.56 a) Motor cu moment ridicat si blocul lui de comanda; b) dependentele M=f(n) pentru regimurile de pornire, oprire si functionare (S₁, S₂ - 30 min).
