Multiplicator de tensiune

Multiplicator de tensiune

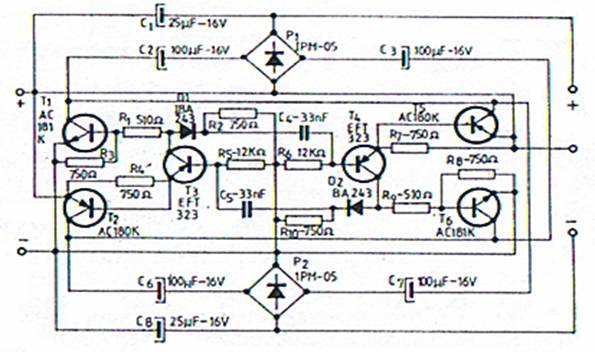

In schema alaturata avem un convertizor electronic capabil sa dubleze sau sa tripleze tensiuni continue cuprinse intre 3 si 12V,asigurand curentul de 100mA in circuitul sarcinii pentru triplare si respectiv de 200mA in cazul dublarii tensiunii cu care este alimentat.

Din schema rezulta componenta convertizorului.Multivibratorul simetric realizat cu tranzistoarele T₃ si T₄ comanda incarcarea si descarcarea condensatoarelor C_1-3 si C_6-8 prin intermediul seriilor de tranzistoare complementare T_1-5 si T_2-6 conectate in regim de comutatie . Grupurile    D₁-R₂ si D₂-R₁₀ au rolul de a imbunatati frontul impulsurilor generate de multivibrator,asigurand randamentul de 75% al convertizorului.

Functionarea montajului este asigurata de deschiderea alternativa a tranzistoarelor de structuri diferite din fiecare brat al circuitului de comutatie,cand tranzistorulu T₁ este deschis condensatorul C₂ se incarca prin bratul din stanga jos (pe schema) al puntii redresoare P₁.Simultan,condensatorul C₁ incarcat anterior se descarca prin bratul din dreapta jos al puntii redresoare P₂ incarcand condensatorul C₈ .La semialternanta urmatoare se deschide tranzistorul T₅ si in timpul in care condensatorul C₇ se incarca sarcina inmagazinata in C₂ este transferata in condensatorul C₁ .La fel functioneaza si celalat brat al circuitului de comutatie ,realizandu-se astfel inserierea tensiunilor de incarcare a condensatoarelor.Se obtine triplul tensiunii aplicate la bornele de intrare (in stanga schemei) la bornele + si - de iesire (in dreapta schemei), dublu acestei tensiuni intre 0 si - ,iar intre 0 si + se obtine tensiunea aplicata la intrare, cu polaritate inversa (in raport cu borna ,,0" comuna pentru circuitele de intrare si iesire) .

Abaterea tensiunii de iesire de la valoarea nominal,in cazul variatiei curentului de sarcina intre zero si valorile indicate mai sus ,atinge procentul de 5% pentru dublare , respectiv 10% in cazul triplarii. Acest procent poate fi redus cu 2/3 din valoare daca puntile redresoare cu siliciu sunt inlocuite cu punti confectionate din cate 4 diode redresoare cu germaniu, care reprezinta o rezistenta mai mica, in sens direct, decat redresoarele cu siliciu.Acesta este motivul utilizarii tranzistoarelor cu germaniu.In cazul folosirii tranzistoarelor cu siliciu scade randamentul si creste limita inferioara cu circa 4,5V .

Lipsit de componente voluminoase montat pe o placuta de circuit imprimat si realizat cu component miniaturale, dimnesiunile converizoruilui nu depasesc pe cele ale bateriei, 3 R-12.

Prin intermediul aparatului descries mai sus putem obtine tensiunea de 6 sau 9V prin inserierea a 2 baterii de 1,5V tip R-14, tensiunea de la 9 sau 12V dintr-o baterie de tipul 3R-12 de 4,5V, tensiunea de 18 sau 27V din doua asemenea baterii inseriate sau tensiunea de 24-36V dintr-un accumulator de 12V sau din 3 baterii de tip 3R-12 inseriate.

(fig. 2.1)
