OSCILATOARE RC - montaj experimental

Electronica electricitate



+ Font mai mare | - Font mai mic



Oscilatoare RC

1.Scopul lucrarii



In aceasta lucrare se va studia functionalitatea unui oscilator RC cu trei celule de defazaj cu amplificator cu tranzistoare. Se vor verifica conditiile de amorsare a oscilatiilor si se vor determina amplitudinea si frecventa oscilatiilor pentru diferite conditii de functionare.

2.Desfasurarea lucrarii

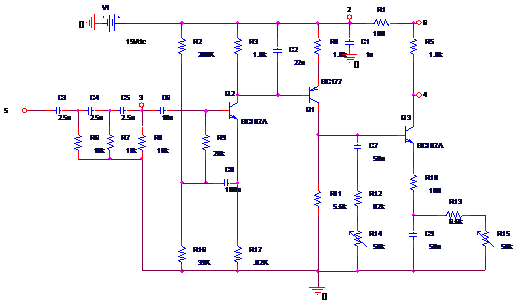

S-a folosit urmatorul montaj experimental:

Amplificatorul de baza este realizat cu trei tranzistoare cuplate direct, cu reactii negative locale atat in curent continuu cat si in curent alternativ. Intrarea amplificatorului de baza este de impedanta marita, prin bootstraparea circuitului de polarizare.

Cu ajutorul potentiometrului R14 amplificarea relativa la borna de iesire a amplificatorului va fi cuprinsa intre -25 si -40; cu ajutorul potentiometrului R15 se regleaza pozitia punctului static de functionare al tranzistorului Q3, ceea ce va determina limitarea amplitudinii oscilatiilor prin intrarea acestui tranzistor in saturatie, in blocare sau, simultan, atat in saturatie cat si in blocare.

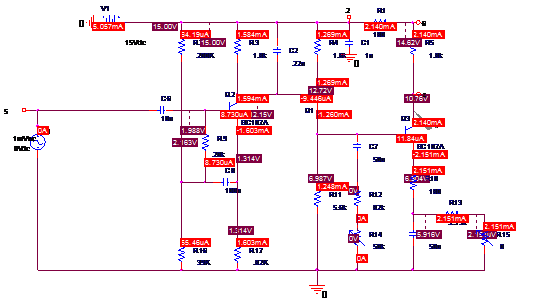

Determinam punctele statice de functionare ale tranzistoarelor:

Am modificat alimentarea de la 12V la 15 V pentru ca toate tranzistoarele folosite sa functioneze in conditii normale (intrucat nu am gasit tranzistoarele folosite pe schema originala). Datorita modificarilor facute, a trebuit sa modific si valoarea rezistentei R13 de 6K6 la 2K75 pentru a plasa punctul static de functionare al tranzistorului Q3 la mijlocul plajei dinamice maxime.

Tranzistor

Q1

Q2

Q3

Ic

1.269 mA

1.594 mA

2.14mA

UcE

-5.675 V

10.836 V

4.456 V

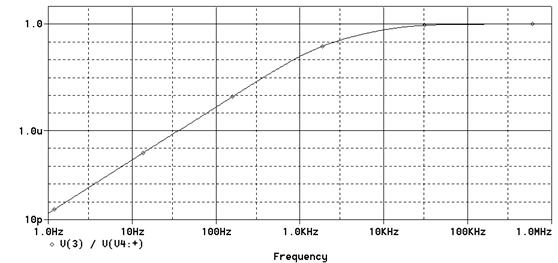

Determinam caracteristica de transfer a circuitului de defazare. Circuitul folosit este in figura alaturata:

Obtinem:

Caracteristica este tipica pentru un filtru trece sus.Un defazaj de 180 de grade este obtinut la frecventa de 1.45 KHz, rezultat in perfecta concordanta cu teoria: .

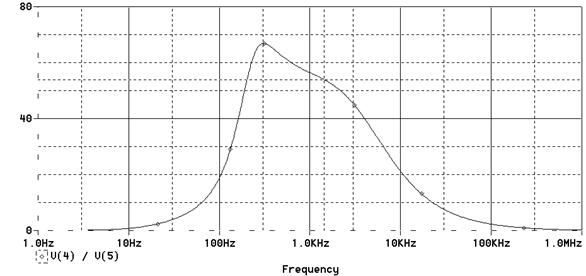

Caracterisitica de frecventa a amplificatorului este:

La frecventa de acord, atenuarea este de 53.98, deci este verificata si conditia: .

Ridicam curba A = A(UI), masurand amplificarea de tensiune pentru diferite valori ale tensiunii de intrare aplicate la borna 3.


Obtinem:

Uosc va fi aproximativ 60 mV.

Reglam potentiometul la valoarea maxima de 50K si repetam masuratorile de mai sus. Graficul obtinut este urmatorul:


In acest caz, Uosc devine aproximativ 7 mV.

Mircea va ureaza "Multa bafta!"
