Oscilatorul catodic

Oscilatorul catodic

Osciloscoape cu sincronizare: - interioara

- exterioara

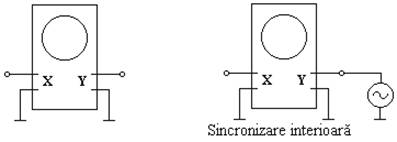

Sincronizare interna

Semnalul in acest caz se aplica la intrarea pe Y a osciloscopului. Din interior se aplica la intrarea X un semnal de forma dinti de ferestrau cu perioada de aceiasi ordin de marime ca si periada semnalului de prezentare. Daca se aplica o tensiune la intrare pe Y, aceasta va determina o baliere a fluxului de electroni dupa axa y. (proportional cu tensiunea aplicata)

Tensiunea in functie de t determina deplasarea spotului luminos de pe axa x scris dupa relatia:

Daca osciloscopul catodic este in sincronizare interioara si semnalul se aplica pe intrarea Y osciloscopul va transforma un semnal variabil in functie de timp intr-o imagine Y cu o variatie sinusoidala in functie de spatiu. Din acest motiv osciloscopul catodic poate fi utilizat pentru a reprezenta marimile variabile in functie de timp. Osciloscopul poate fi utilizat la masurarea: tensiunii momentane, maxime si perioada de oscilatie.
