Reactia negativa in amplificatoare

In lucrare se studiaza efectele reactiei negative asupra amplificarii si rezistentei de intrare pentru un circuit cu doua etaje cuplate direct, la frecventa joasa, fixa.

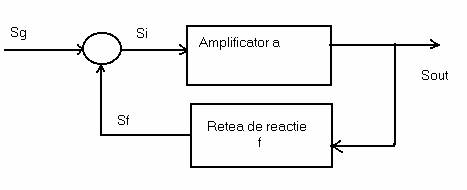

Pentru un amplificator cu reactie:

avem la iesire

Deci amplificarea unui astfel de circuit este:

Avem reactie negativa atunci si numai atunci cand produsul este pozitiv (amplificarea globala scade). Acest caz corespunde situatiei in care si sunt in faza.

Avem reactie pozitiva atuncisi numai atunci cand produsul este negativ (si sunt in antifaza iar amplificarea globala creste).

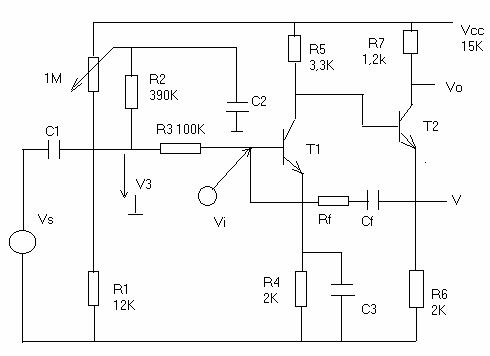

S-a lucrat pe o macheta descrisa de circuitul:

Iar

In prima etapa s-au determinat punctele statice de functionare ale tranzistorilor.

Pentru aceasta s-au fixat:

Si s-au masurat:

S-au efectuat apoi masuratori asupra celor doua amplificatoare cu reactie:

1. Care este rolul rezistentei     in cele doua tipuri de amplificatoare cu reactie?

Rezistenta    pune tranzistorul in conexiune sarcina distribuita", astfel putem esantiona atat tensiune, cat si curent la iesirea din amplificator.

2. Care este rolul rezistentei     in circuit?

Rezistenta injecteaza curent in baza tranzistorului si ajuta la polarizarea acestuia in curent continuu.

3. Care este rolul condensatorului     ?

Condensatorul decupleaza rezistenta in curent alternativ, punand tranzistorul in conexiune emitor comun
