CONSTRUCTIA, FUNCTIONAREA SI ELEMENTE DE CALCUL SPECIFICE TRACTOARELOR

CONSTRUCTIA, FUNCTIONAREA

SI ELEMENTE DE CALCUL SPECIFICE TRACTOARELOR

PRIN CE SE ASEAMANA SI PRIN CE SE DEOSEBESC TRACTOARELE DE AUTOMOBILE?

DE CE ESTE NECESAR STUDIUL DISTINCT AL TRACTOARELOR?

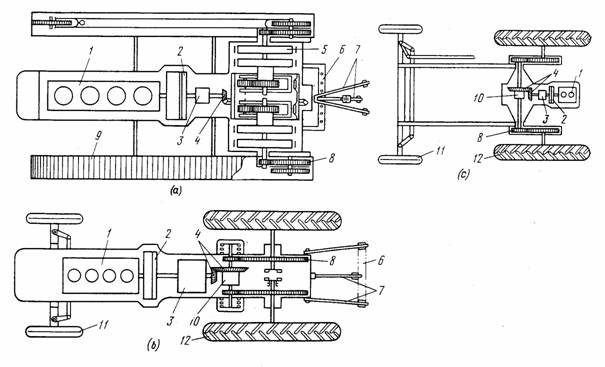

Fig.1.Partile de baza ale tractoarelor: a) tractor pe senile; b) tractor pe roti; c) sasiu autopropulsat.

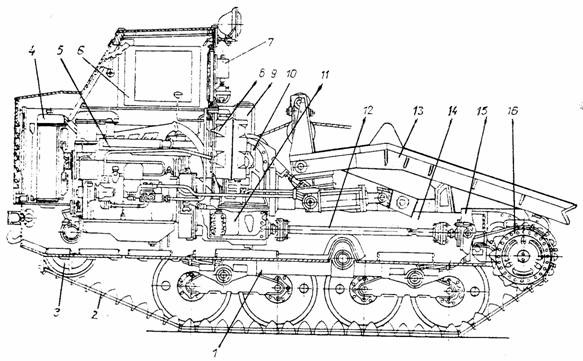

Fig.2. Compunerea si organizarea unui tractor pe senile (150 CP).

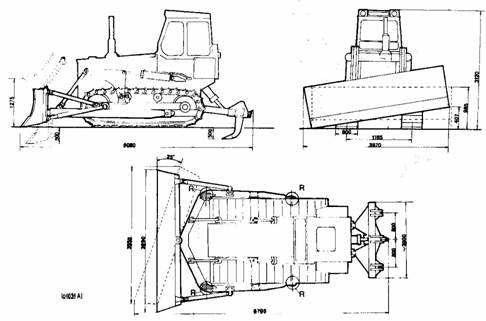

Fig.3. Compunerea si organizarea unui tractor industrial pe senile.

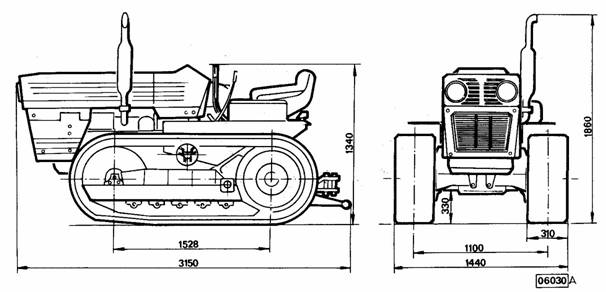

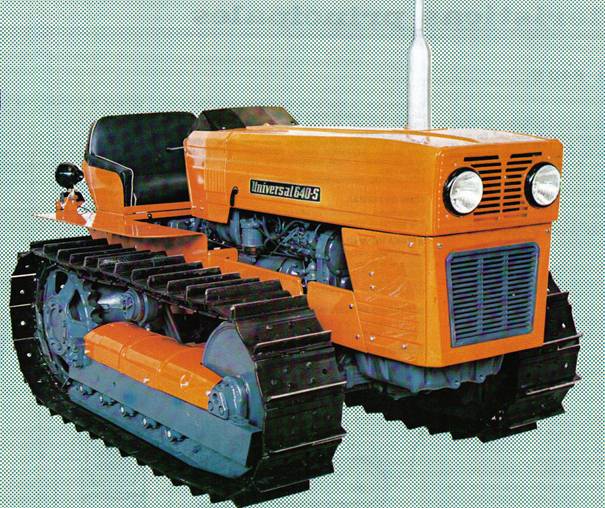

Fig.4. Tractorul pe senile U 640 S.

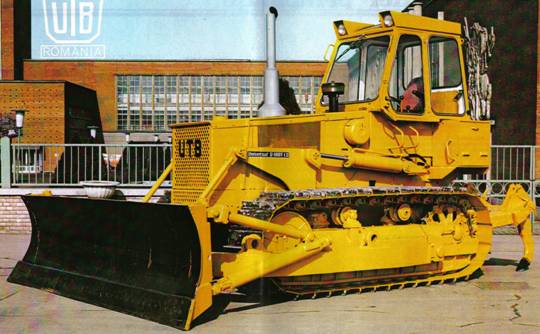

Fig.5. Universal S1801 LS - m_t=18,4 t; F_max.i=16500 N

MOTOR: 6 cilindri in linie, 180 CP la 2100 rot/min, 657 Nm la 1400 rot/min, 10,35 dm³, 17:1;

TRANSMISIA: hidromecanica, hidrotransformator cu raport maxim de multiplicare a cuplului 3,05, SV mecanic cu 3+3 trepte si cuplare sub sarcina;

DIRECTIE: 2 ambreiaje multidisc umede si 2 frane cu banda actionate hidraulic, frana de serviciu actioneaza hidraulic franele mecanismului de directie;

MECANISMUL SENITEI: 2 carucioare de constructie sudata tip balansier, 6 role de sprijin si 2 de sustinere, mecanism de intindere cu cilindru hidraulic, 36 zale, pas 203,2 mm, presiunea pe sol 0,73 daN/cm².

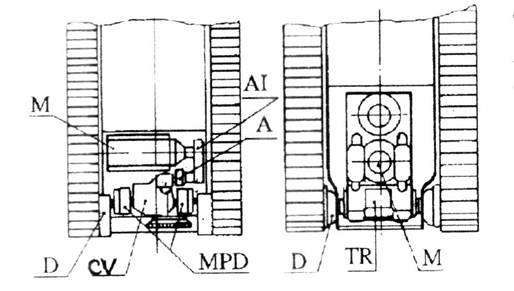

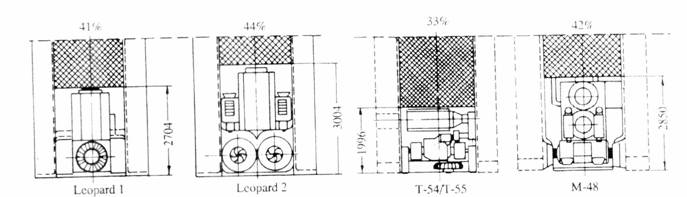

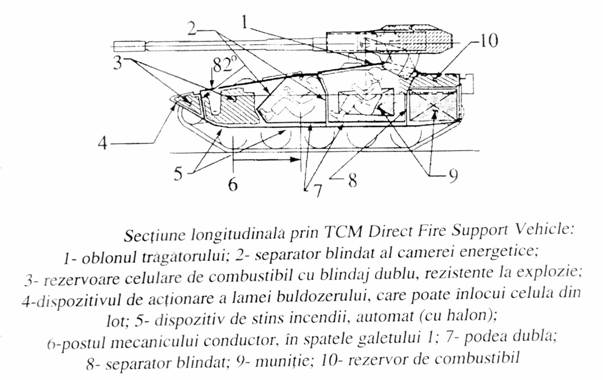

Fig. 6. Autovehicule speciale pe senile

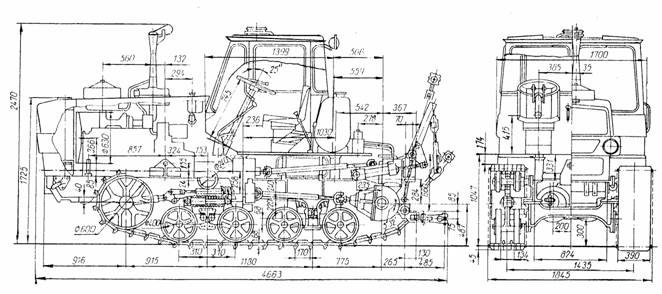

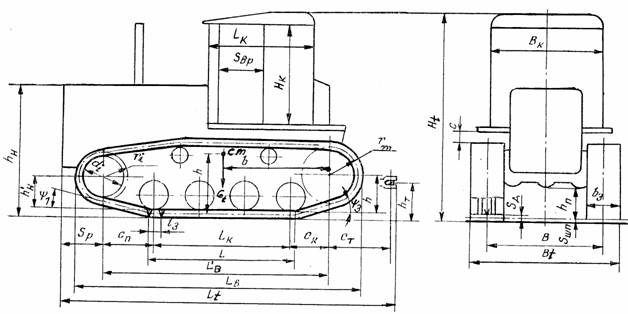

Fig.7. Parametrii dimensionali ai tractorului pe senile.

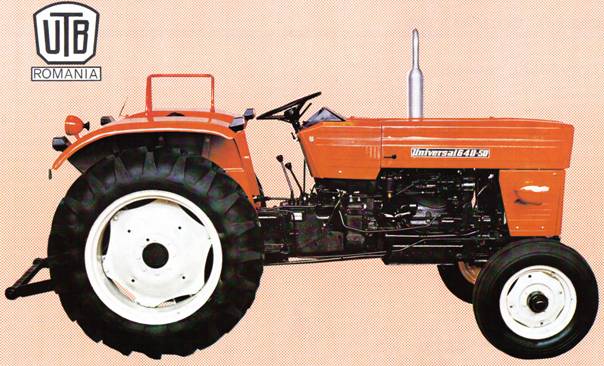

Fig.8. Tractorul pe roti    U 640 SD.

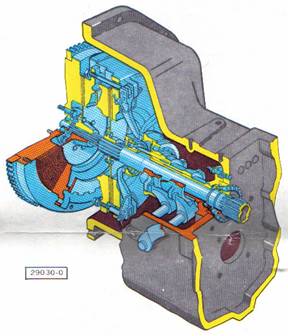

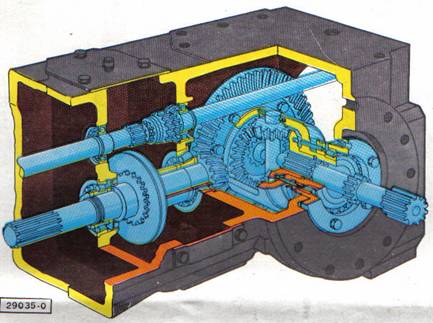

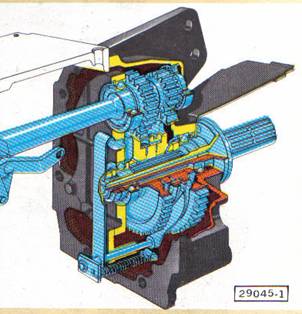

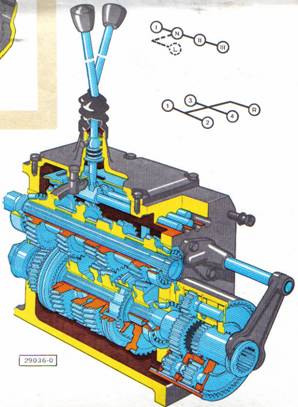

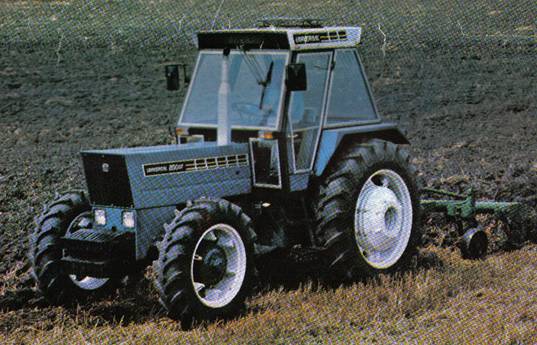

Fig.9. Tractorul U 850 - 850 DT (U 1010 - 1010 DT) si elementele principale ale transmisiei

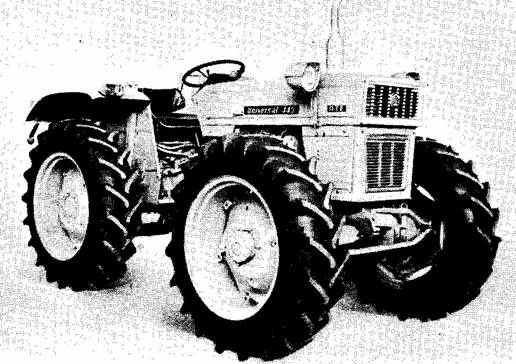

Fig.10. Tractor agricol U 445 DTE.

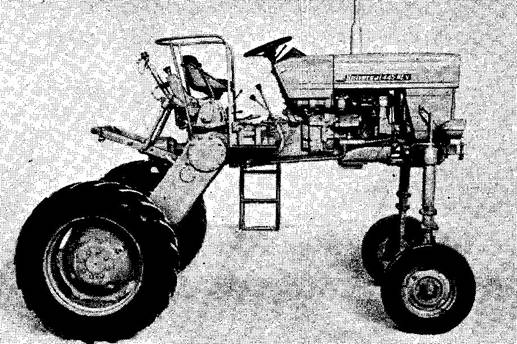

Fig.11. Tractor agricol pentru vii 445 HCV

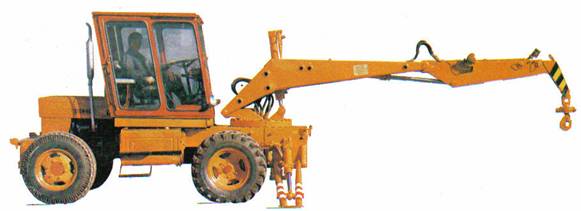

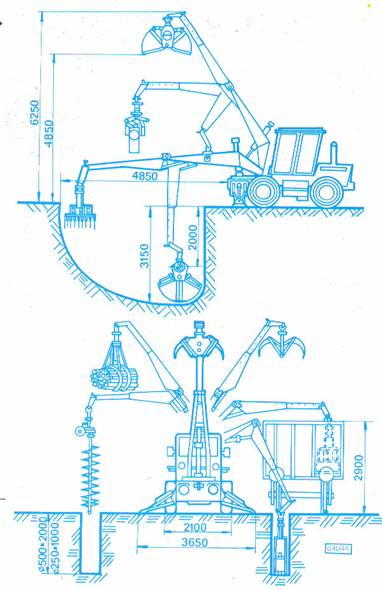

Fig.12. Tractorul industrial pe roti TIH-445DH.

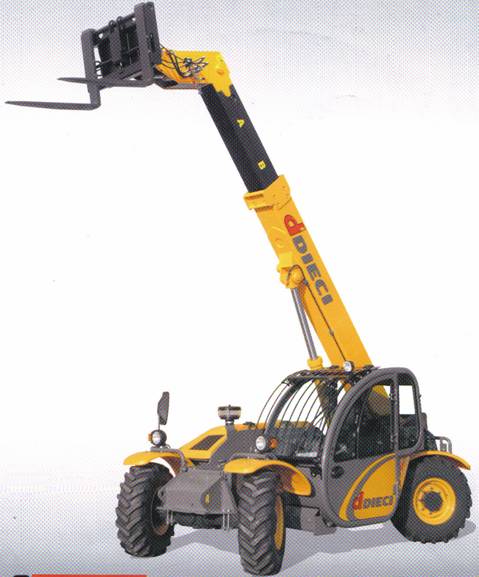

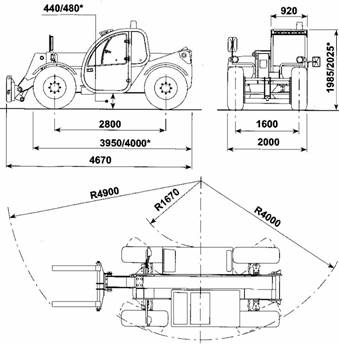

Fig.13. Tractor industrial pe roti Dedalus 28.7.

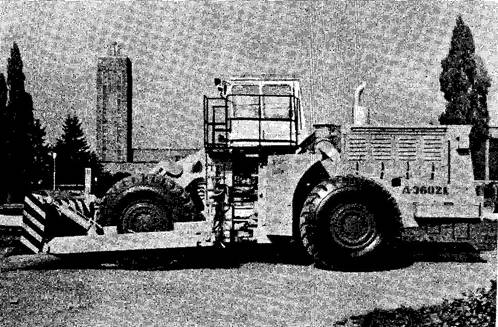

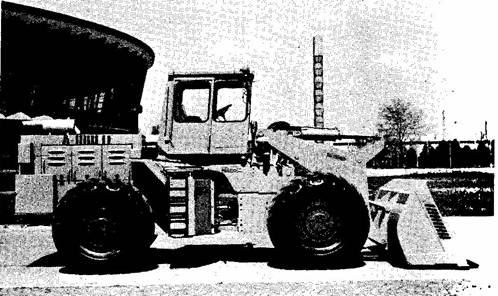

Fig.14. Tractor industrial articulat pe roti A 3602 L (motor SCANIA de 358 CP, transmisie hidromecanica cu 8 + 4 trepte, 34,9 km/h).

Fig.15. Tractor industrial articulat pe roti A 1801 IF (motor D132 de 180 CP, transmisie hidromecanica cu 4 + 4 trepte, 32,08 km/h).

Fig.16. Organizarea tractoarelor cu patru roti motoare egale.

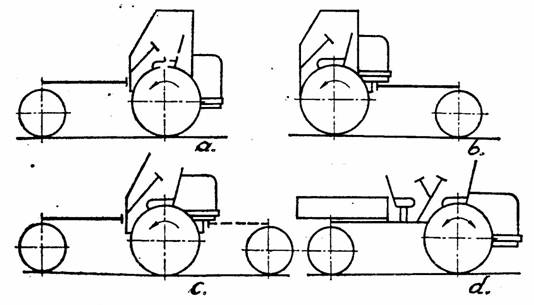

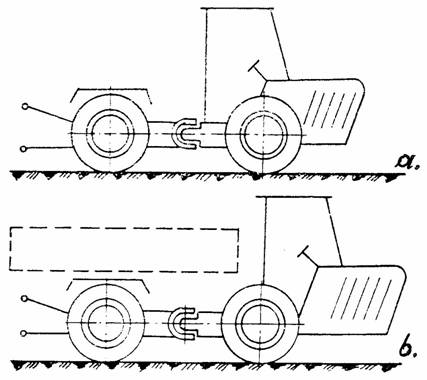

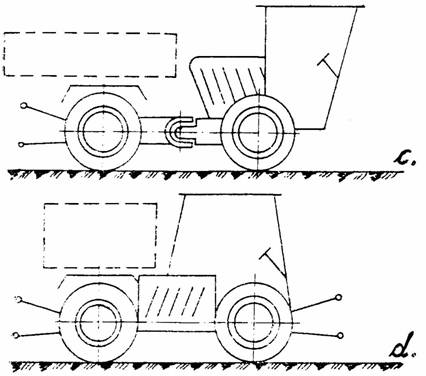

Fig.17. Organizarea sasiurilor autopropulsate.

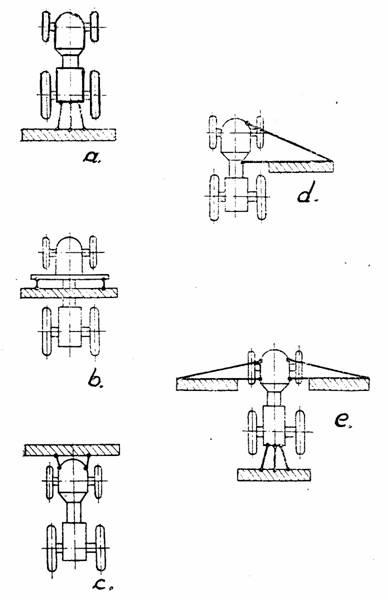

Fig.18. Formarea agregatului tractor-masina agricola suspendata.

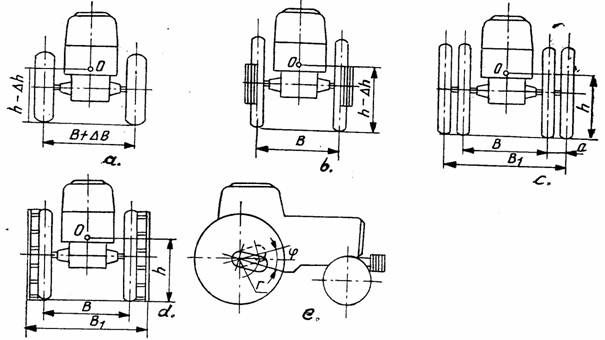

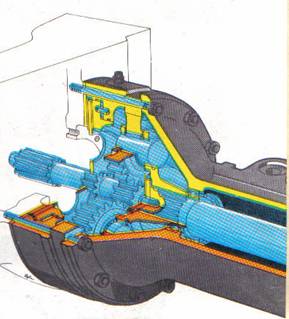

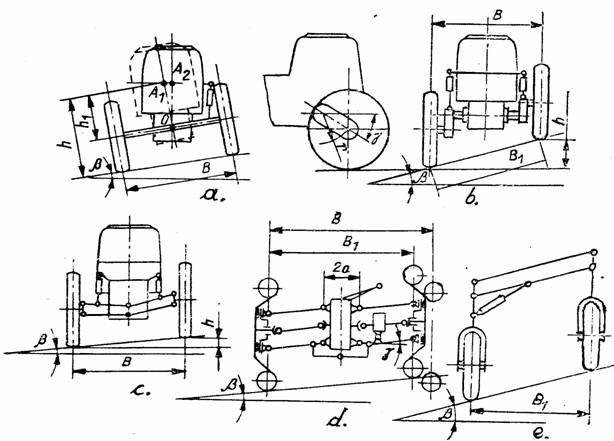

Fig.19. Particularitati constructive ale puntilor tractoarelor pe roti.

Fig.20. Particularitati constructive ale rotilor tractoarelor.

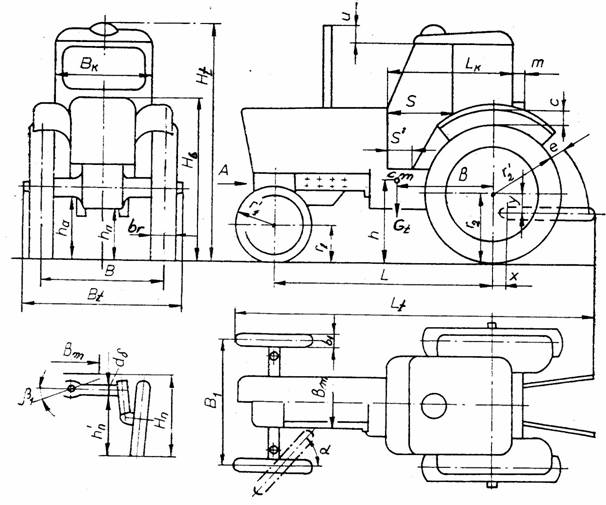

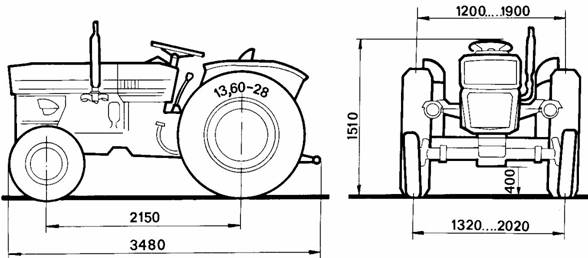

Fig.21. Parametrii dimensionali ai tractoarelor pe roti.
