Desenarea bielei

Tehnica mecanica



+ Font mai mare | - Font mai mic

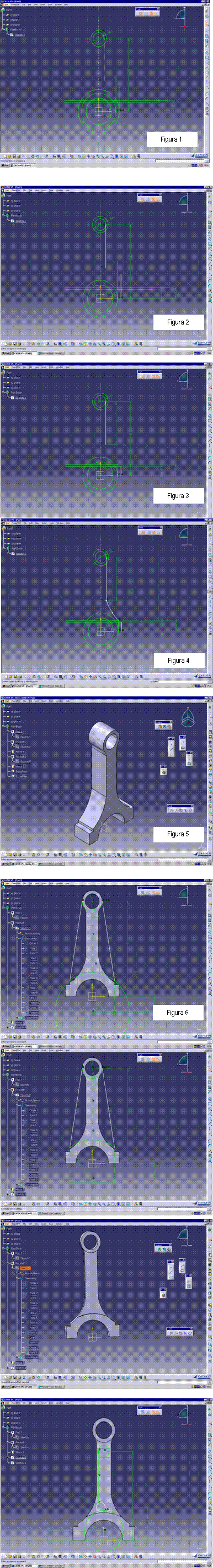

Trasarea profilului bielei



Se alege planul lateral si se intra in modul sketcher

Cu ajutorul comenzilor de genarare a elementelor geometrice simple se traseaza elementele din figura alaturata

Cu ajutorul comenzilor de editare se modifica elementele trasate anterior pana se obtine un contur inchis.

  Desenarea bielei

Geoemtria 3D se genereaza cu ajutorul comenzii PAD

2. Desenarea profilului bielei

Se alege ca suport de desenare fata laterala a solidului generat.

Intr-o schita noua se traseaza elementele de geometrie simpla.


Se editeaza elementele de geometria construite in figura 6

Geometria 3D se genereaza cu ajutorul comenzii POCKET

3. Desenarea profilului bielei

Se alege ca suport de desenare fata laterala a solidului generat.

Intr-o schita noua se traseaza elementele de geometrie simpla.


Figura 7


Figura 8


Figura 9


Se editeaza elementele de geometria construite in figura 6

Geoemtria 3D se genereaza cu ajutorul comenzii POCKET
