Determinarea momentului de frecare dintre piulita si suprafata de reazem

Determinarea momentului de frecare dintre piulita si suprafata de reazem

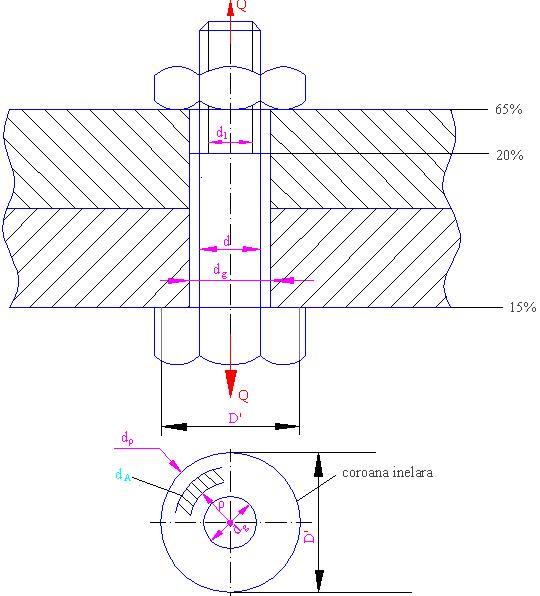

d_g - diametrul alezajului gaurii din platbande,table

dA - element de arie,situat fata de centru la distanta ρ,de dρ

D' - diametrul cercului inscris in hexagonul piulitei

momentul de frecare elementar

- aria elementara => - ecuatia diferentiala a mom. de frecare

Integrand ecuatia diferentiala anterioara,se obtine:

Inlocuind pe avem

unde raza medie este

Momentul total depus la cheie va fi :

in care ,

Concluzie

Dintre cele doua componente de frecare care dau momentul total , componenta de frecare dintre piulita si suprafata de reazem este mai mare decat componenta de frecare dintre spirele suru - bului si ale piulitei.
