Dimensionarea bielei

Raza manivelei r se determina nu formula:

in care:

s - este cursa pistonului.

Lungimea bielei :

L=4,4 r

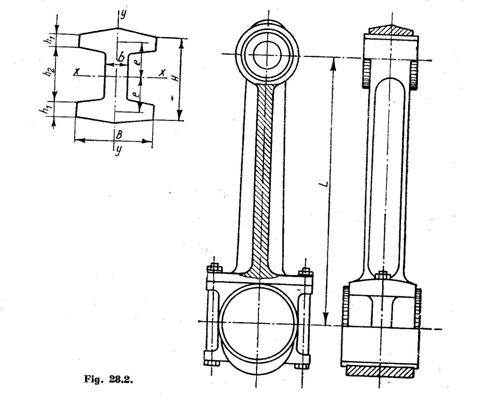

Sectiunea bielei

Se determina dimensiunile preliminare ale bielei din solicitarea la compresiune cu relatia :

Dimensionarea boltului pistonului

Diametrul exterior al boltuluise calculeaza cu formula :

in care :

p- este presiunea admisibila intre bolt si biela ; pentru hotel cromnichel STAS 783 - 66 se ia p = 220 daN/cm² ;

d- diametrul boltului ;

l- lungimea cuprinsa in piston ;

l= 0,4 D

unde : D este diametrul pistonului .

Verificarea biltului la incovoiere . practic boltul se considera executatcu sectiuni inelara.

Efortul unitar este dat de relatia :

in care :

Momentul incovoietor M₁ este dat de relatia :

in care :

l₀ este distanta dintre reazeme .

Presiunea de contact in reazeme p^' este data de relatia:

in care :

l₁ este lungimea de reazem a boltului de piston .

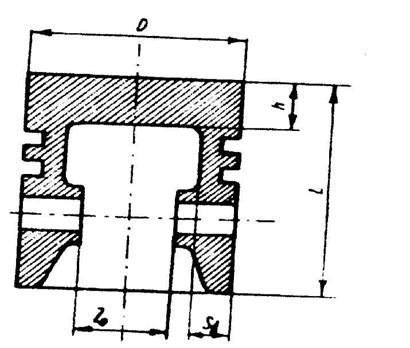

Dimensionarea pistonului

Diametrul pistonului D se determina din relatia puterii mecanice indicate N_i :

sau :

in care :

η este randamentul mecanic ;

A-aria de lucru a pistonului

S-cursa activa a pistonului

n- turatia motorului , in rot/min

i- numarul fortelor active ale pistonului

i= 1-pentru motoarele cu simplu efect

i= 2-pentru motoarele cu dublu efect

i -numarul de timpi ai motorului ( pentru motoarele , t=2 timpul sau t = 4 timpi )

p_m- presiunea medie ; in practica se calculeaza cu relatia empirica p_m = ( 0,1.0,15 ) p_max

Daca s se exprima in metri si D in centimetri , rezulta :
