INTOCMIREA ITINERARULUI TEHNOLOGIC DE FABRICATIE

1. Conditii tehnice, materiale, semifabricate.



1.1. Conditii tehnice

Pentru a mari eficienta etansarii supapa se deschide in interiorul cilindrului astfel incit sa fie aplicata pe suprafata de reazem de forta de presiune a gazelor. Suprafata de reazem este conica, deoarece se obtine un efect de autocentrare si o presiune sporita pe sediu, cind lungimea b a fetei conice se micsoreaza; b scade cu y la aceeasi grosime a talerului. Reducerea lui b micsoreaza suprafata de contact dintre taler si sediu, ceea ce impiedica evacuarea de caldura si sporeste temperatura de regim a supapei. Talerul supapei este solicitat de forta de presiune a gazelor si tensiunea arcului, care produc eforturi unitare ridicate in fibra exterioara si in fibra interioara acestea fiind distribuite neuniform (figura 1 a,b).

a)                                                    b)

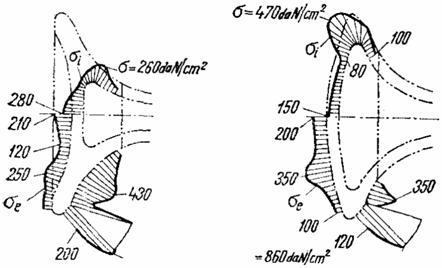

Fig. 1. Distributia etorturilor unitare si a temperaturii in talerul

de supapa lalea (a) si bombat (b).

O solicitare mecanica suplimentara, solicitare dinamica, de soc, produsa de forta arcului si de forta de inertie apare la asezarea supapei pe sediu (soc pe fata conica) sau la actionarea ei (soc pe capatul tijei). Ca urmare, suprafetele de reazem si de actionare pretind o duritate superficiala sporita.

Deformatia supapei perturba contactul perfect pe sediu, ceea ce com-promite etansarea, de aceea trebuie sa posede nu numai rezistenta mecanica inalta ci si rigiditate superioara.

In timpul functionarii, supapa, mai ales cea de evacuare, se incalzeste puternic. Distributia de temperatura (masuratori cu termocuple) este neuniforma pe talerul supapei si depinde de felul supapei (admisie sau evacuare), de forma si modul de racire a supapei (figura 2).

a) b)

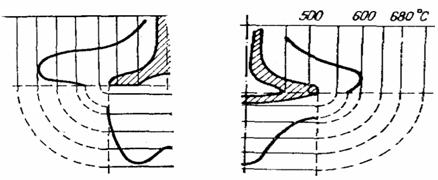

Fig. Distributia temperaturii: a) taler lalea; b) taler bombat.

Temperatura maxima a supapei de evacuare, udata de gazele fierbinti ajunge la 750800C, iar a supapei de admisie la 300400C si variaza cu regimul de functionare (sarcina, turatie), cu tipul motorului (MAS, MAC), cu procedeul de racire (lichid, aer) (fig. 3).

a)

b)

c)

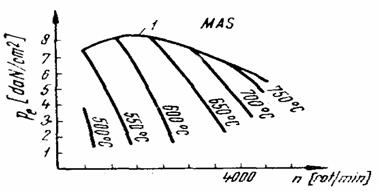

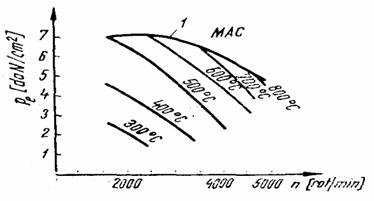

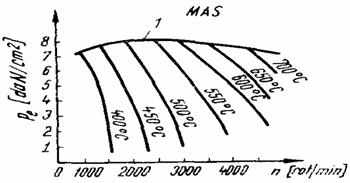

Fig 3. Temperatura supapei de evacuare: a) MAS racita cu lichid;

b) MAS racita cu aer; c) MAC

Temperatura ridicata a supapei de evacuare reduce rezistenta mecanica si duritatea materialului, sporeste dilatarea talerului. Cimpul de temperatura produce deformarea talerului. Se compromite astfel contactul perfect pe sediu si se intensifica uzarea coroziva a supapei. La cresterea temperaturii supapei de evacuare cu numai 20, de la 730 la 750C, pierderea de masa din cauza uzarii corozive se dubleaza, iar la cresterea cu inca 10 devine de patru ori mai mare. Fluxul de caldura primit de talerul supapei se evacueaza prin fata conica a talerului si prin tija supapei (figura 4. a). In figura 4. b sunt prezentate temperaturile in anumite zone ale unor tipuri constructive de supape.

Fig 4. a) evacuarea fluxului de caldura; b) repartizarea temperaturii.

1. Constructia supapei

Dupa forma talerului, supapele sint de trei feluri: cu taler plat, cu taler sferic, cu taler in forma de lalea; (fig. 5):

Fig 5 Constructia supapei: a) cu taler plat; b) cu taler sferic;

c) cu taler in forma de lalea.

Supapa cu taler plat are o mare raspindire deoarece se prelucreaza usor, iar rigiditatea este satisfacatoare. Supapa cu taler sferic se utilizeaza indeosebi ca supapa de evacuare deoarece are o rigiditate sporita. Supapa cu taler in forma de lalea se utilizeaza ca supapa de admisie, deoarece permite o racordare mai larga cu tija odata cu reducerea masei ceea ce asigura forma aerodinamica, masa mica si rigiditate mare. Ea are o suprafata sporita de contact cu gazele fierbinti si evacueaza greu fluxul termic, nefiind potrivita ca supapa de evacuare. Supapa de admisie a motorului SR-211 are talerul in forma de lalea, cea de evacuare are talerul plat. Evacuarea de caldura de la talerul supapei la bucsa de ghidare se imbunatateste printr-o racordare larga a tijei, ceea ce mareste insa masa supapei. Temperatura supapei de evacuare se micsoreaza prin racire artificiala. In acest scop supapa se confectioneaza sub forma tubulara (supapa de evacuare a motorului SR-211), iar 40 60% din volumul cavitatii interioare se umple cu substante cu punct de topire coborit (sodiu metalic, azotat de sodiu sau potasiu). In functionare substanta se topeste, se agita energic prin miscarea alternativa a supapei si usureaza trecerea de caldura de la taler la tija si la bucsa de ghidare. Se obtine o reducere a temperaturii cu 100 150C. Descarcarea termica a supapei se obtine prin utilizarea a doua supape de evacuare.

Pentru a obtine un contact bun intre fata conica si sediu se prevede o diferenta de 30' 1 intre unghiurile de inclinare ale celor doua fete (de exemplu 45 cu 44 sau 29 cu 30).

1.3. Materiale pentru supape

Talerul supapei de evacuare pretinde un material cu rezistenta mecanica si duritate sporita la temperaturi inalte, rezistenta superioara la actiunea oxidanta a gazelor, conductibilitate termica ridicata. Tija supapei pretinde calitati bune de alunecare.

Tehnologia de prelucrare mecanica. Aspecte particulare si

etapele principale ale procesului tehnologic

Forma constructiva, precum si caracterul productiei de serie sau in masa, face posibila automatizarea procesului de prelucrare mecanica. Tehnologiile moderne prevad obtinerea unor semifabricate foarte precise, cu adaosuri mici, astfel ca uzinarea sa se poata face numai prin rectificare.

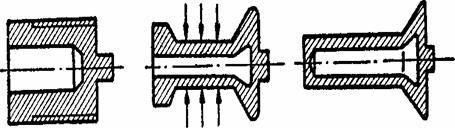

Fig. 6. Obtinerea semifabricatelor pentru supape:

a) supapa plina; b) supapa tubulara.

Conditia principala ce trebuie indeplinita la prelucrarea supapei este realizarea unei concentricitati cit mai perfecte a conului de asezare al capului supapei cu portiunea de ghidare a tijei. In cazul general supapele se prelucreaza prin strunjire si rectificare. Cind se obtin semifabricate precise, prelucrarea supapelor se face numai prin rectificare. Etapele principale de prelucrare mecanica depind de procesul tehnologic adoptat.

In cazul prelucrarii prin strunjire si rectificare se executa urmatoarele grupe de operatii: operatii de profilare a supapei; tratament termic; operatii de finisare; operatii de control. Profilarea supapei se executa prin strunjire, cu cutite a caror geometrie asigura forma canalelor pentru sigurante, precum si a portiunii de racordare dintre capul supapei si tija. Dupa obtinerea profilului supapei in stare semifinita se aplica tratamentul termic de durificare a suprafetei capului tijei prin curenti de inductie. Operatiile de finisare se executa prin rectificare.

Unele procese tehnologice, cuprind si operatia de roluire a tijei in vederea obtinerii unei suprafete de inalta calitate.

Cind supapele sint prevazute cu acoperiri din materiale dure pe capul tijei si pe suprafata conica, in procesul tehnologic sunt cuprinse si operatiile de aplicare a acestor materiale.

3. Succesiunea principalelor operatii de prelucrare a supapelor pe

linie tehnologica automata

Caracterul de masa a productiei supapelor, precum si geometria lor, permit automatizarea procesului tehnologic de fabricatie. In figura 7 si tabelul 1 se arata organizarea fluxului tehnologic pentru prelucrarea automata a supapelor motorului automobilului "Moskvici 412' cu o productivitate de 2,8 milioane bucati anual. Pe aceasta instalatie exista posibilitatea prelucrarii supapelor cu diametrul talerului supapei de 22,560 mm, diametrul tijei 515 mm, lungimea supapei 9..200 mm si unghiul fatetei de 90 120.

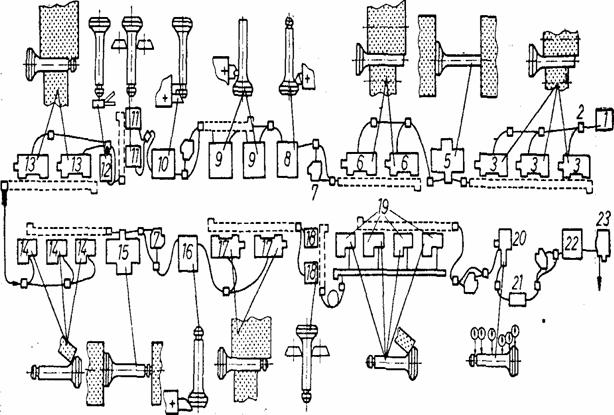

Fig. 7. Schema unei linii automate pentru prelucrarea supapelor

Succesiunea operatiilor de prelucrare a supapei pe linie automata

Tabelul 1

Nr. op.

Denumirea operatiei

Masina-unealta

1

Depozitare pentru orientare

Buncar

2

Transportul pieselor

Transportor

3

Rectificarea de degrosare a tijei

Masina automata de rectiticat

4

Control automat

5

Rectificarea de degrosare a

capetelor

Masina bilaterala automata de

rectificat

6

Rectificarea de semifinisare a tijei

Masina automata de rectificat fara

centre

7

Depozitare

Buncar

8

Strunjirea fatetei

Strung automat

9

Strunjirea zonei de racordare

Strung automat

Profilarea capatului tijei

Strung automat

Roluirea tijei

Masina de roluit

Calirea capatului tijei

Instalatie pentru calire prin curenti

de inductie

Rectificarea tijei

Masina de rectificat fara centre

Rectificarea de degrosare a fatetei

Masina de rectificat

Rectiticarea de finisare a capetelor

supapei

Masina bilaterala automata de

rectificat

Strunjirea de finisare a capului

supapei

Strung automat

Rectificarea de finisare a tijei

Masina de rectificat fara centre

Roluirea tijei

Masina de roluit

Rectificarea fatetei

Masina automata de rectificat

Controlul automat al principalelor

dimensiuni

Control vizual

Protectie anticoroziva

Ambalare

4. Prelucrarea supapei numai prin rectificare

Fata de metoda prezentata anterior apar deosebiri in ceea ce priveste degrosarea profilului supapei. Deoarece semifabricatul este foarte precis numarul de operatii este mult mai mic ceea ce constituie principalul avantaj al acestei tehnologii. Operatiile de prelucrare se executa pe masini de reclificat plan, masini de rectificat fara centre sau masini speciale. Orientativ succesiunea principalelor operatii pentru prelucrarea supapei numai prin rectificare este exemplificata in tabelul

Exemplu de proces tehnologic pentru prelucrarea supapei numai prin rectificare

Tabelul 2

Nr. op.

Denumirca operatiei

Masina-unealta

Retezare

Masina de retezat

Rectiticarea suprafeiei frontale a tijei

Masina de rectificut plan

supapei

Rectificarea de degrosare 1 a tijei supapei

Masina de rectificat fara centre

Rectificarea supratetei frontale a capuiui

Masina de rectificat

supapei

Rectificarea suprafetei cilindrice a capului

Masina de rectificat exterior

supapei

automata

Rectificarea canalelor pentru sigurante

Masina de rectificat speciala

Calire prin curenti de inductie si revenire

Instalatia pentru tratament termic

Rectificarea de degrosare 2 a tijei supapei

Masina de rectificat fara centre

Rectificarea de semifinisare a tijei supapei

Masina de rectificat fara centre

Rectificarea de finisare a suprafetei

Masina de rectificat plan

frontale a tijei

Rectificarea suprafetei conice

Masina speciala de rectificat conic

Rectificarea de finisare a tijei supapei

Masina de rectificat fara centre

Spalare

Instalatie de spalat

Control final

Aparatura de control

Conservare - ambalare

Instalatie de spalat si conservat
