1⁰. Forma cilindrica

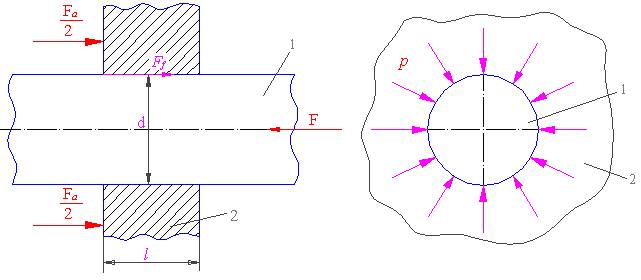

a) Supusa la forta axiala

- asamblare cu strangere

1 - arbore ;

2 - butuc

Intre arborele 1 si butucul 2 trebuie sa fie o asamblare cu strangere (d > D),iar la o multime de arbori si o multime de alezaje trebuie sa existe ajustaje cu strangere (d_min > D_max).

Asamblarea/asamblarile se realizeaza prin presare,nu se ia in considerare sectionarea profi - lurilor arborilor si alezajelor.In urma strangerii rezulta presiunea de contact p si respectiv forta de frecare,F_f.

(1) , unde - coeficient de suprasarcina

(2) , unde l - lungimea de contact intre arbore si butuc

Egaland relatiile (1) si (2),avem :

= - presiunea intre arbore si butuc

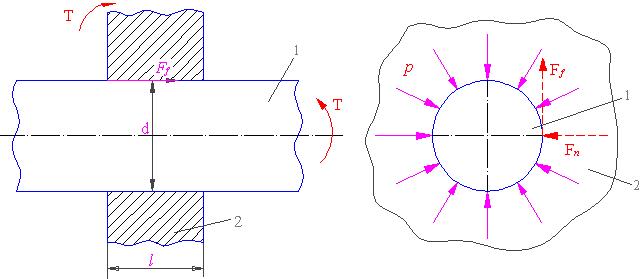

b) Supusa la moment de torsiune

Punem conditia , unde - moment de frecare

(1) , unde - coeficient de suprasarcina

(2)

Egaland relatiile (1) si (2),avem :  (3)

Dar , si inlocuind in (3) avem :

- presiunea intre arbore si butuc

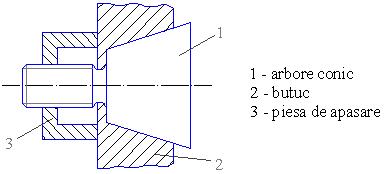

Forma conica

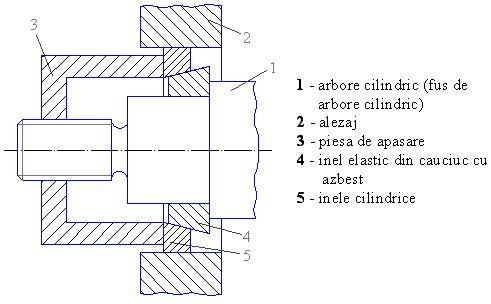

Cu inele

a)     tronconice

b)    cu inel elastic
