Limitatoare de cursa

Sunt actionate de o instalatie in miscare sau o parte mobila a unui aparat, daca acesta ajunge intr-o anumita pozitie (de exemplu capa-tul cursei). In aceasta situatie limitatorul poate deschide, inchide sau deschide si inchide simultan circuite electrice. Sistemul de

actionare al limitatorului este prevazut cu diferite capete (rola, arc, brat) pentru a asigura utilitatea la diferite aplicatii.

Gama prezentata a limitatoarelor se poate utiliza in circuite electrice la lifturi, macarale, benzi rulante si multe altele. Mai jos va prezentam cursa de actionare a limitatoarelor, unde sagetile ne arata directia miscarii, iar datele drumul parcurs de capetele de actionare in mm.

Schimbarea culorii dungilor semnifica cuplarea conexiunii.

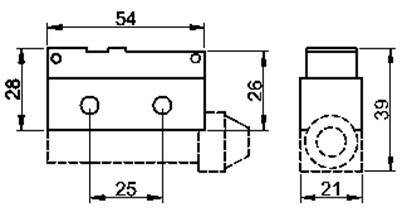

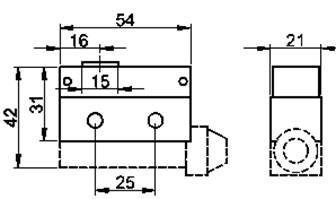

Limitatoare de cursa tip LS15

Familie de limitatoare de cursa in cutie de material plastic, cu diverse elemente de actionare, bazate pe un element de comutar

e unidirectionala, cu trei borne.

Date tehnice

Tensiune de izolatie: 250 V

Curent nominal de lucru: 2 A (AC15, 250 V); 15 A (AC1,250 V) 0,25 A (DC12, 250 V)

Conductor racordabil cupru rigid sau flexibil,0,5 - 1,5 mm

Frecventa de comutare: max. 6000 comutari / ora

Temperatura ambianta admisa: -25 C.+55 C

Grad de protectie: IP 00

Tipul contactelor: C Varianta cu brat si arc

LS15GW-B Varianta cu tija si arc

Cursa de actionare

(mm)

LS15GM-B    Varianta cu tija si arc

Cursa de actionare

(mm)

LS15GW21-B    Varianta cu tija si arc

Cursa de actionare

(mm)

LS15GW22-B    Varianta cu tija, arc si rola

Cursa de actionare

(mm)

LS15GQ21-B    Varianta cu rola

Cursa de actionare

(mm)

LS15GQ-B    Varianta cu tampon conic

Cursa de actionare

(mm)

LS15GQ-B    Varianta cu tampon conic

Cursa de actionare

(mm)

Varianta cu buton

LS15G-B    Varianta cu tampon

Cursa de actionare

(mm)

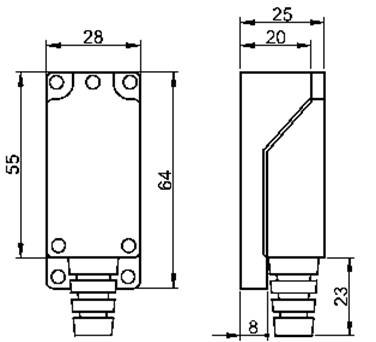

Limitatoare de cursa, tip LS7

Familia de limitatoare de cursa cu diverse elemente de actionare, bazate pe un element de comutare unidirectional, cu trei borne.

Capacul din material plastic poate fi indepartat fara a folosi scule, si este echipat cu o garnitura de cauciuc. Datorita garniturii de cauciuc, comutatorul poate fi instalat in exteriorul diverselor masini sau echipamente.

Date tehnice

Tensiune de izolatie:250 V

Curent nominal de lucru:2 A (AC15, 250 V) 10 A (AC1,250 V) 0,25 A (DC12, 250 V)

Conductor racordabil:    cupru rigid sau flexibil,

0,5 - 1,5 mm

Fiabiliate mecanica:    110* cicluri de comutare

Frecventa de comutare:    max. 3600 comutari / ora

Temperatura ambianta admisa: -25 C.+55 C

Grad de protectie: IP 40

Tipul contactoarelor C : Varianta cu brat si arc

LS7141    Varianta cu tija, arc si rola

Cursa de actionare

(mm)

LS7144 Varianta cu tija, arc si rola articulata

Cursa de actionare

(mm)

LS7120    Varianta cu tija si arc

Cursa de actionare

(mm)

Varianta cu buton

LS7100    Varianta cu tampon conic

Cursa de actionare

(mm)

LS7311    Varianta cu rola

Cursa de actionare

(mm)

LS7312    Varianta cu rola

Cursa de actionare

(mm)

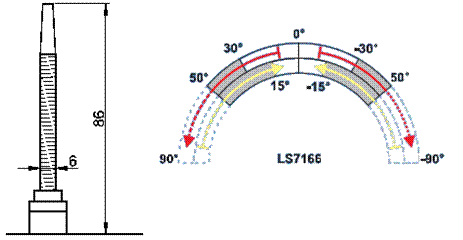

LS7166    Varianta cu arc si tija

Cursa de actionare ( )

Limitatoare de cursa, tip LSME

Carcasa din aluminiu turnat este inchisa cu un capac din material plastic, prevazut cu garnitura de cauciuc pentru cabluri de alimentare. Capetele de actionare ale tipurilor: 04, 07 si 08 pot fi rotite in trepte de 90, iar bratele pot fi rotite continuu, fara trepte. Pozitie de montare este indiferenta.

Date tehnice:

Tensiune de izolatie:    250 V

Curent nominal de lucru:    2 A (AC15, 250 V) 5 A (AC1,250 V) 0,4 A (DC12, 115 V)

Conductor racordabil:    cupru rigid sau flexibil,0,5 - 1,5 mm

Fiabiliate mecanica:    110* cicluri de comutare

Frecventa de comutare:    max. 1800 comutari / ora

Temperatura ambianta admisa:    -25 C.+55 C

Grad de protectie:    IP 54

Tipul contactoarelor : Za

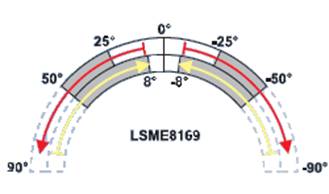

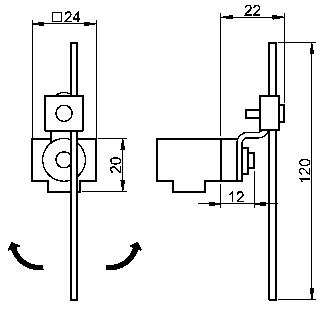

LSME8169

Varianta cu arc si tija    Cursa de actionare (grade)

LSME8111

Varianta cu tampon conic    Cursa de actionare (mm)

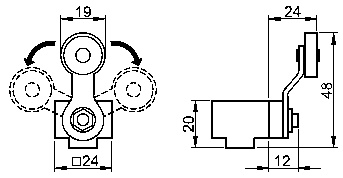

LSME8104

Varianta cu brat blansier Cursa de actionare (grade)

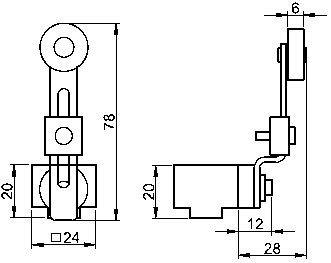

LSME8108

Varianta cu brat reglabil si rola    Cursa de actionare (grade)

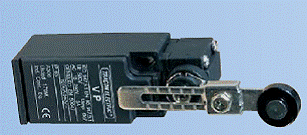

Limitatoare de cursa, tip VP

Aparat cu dubla izolatie in carcasa din material plastic, cu doua gauri filetate de dimensiunea PG 16. Elementul de actionare (cap) poate fi rotit in trepte de 90, inclusiv bratul elementului de actionare la tipul 118, 145,155. Conexiunea este dubla cu patru borne.

Pozitia demontare este indiferenta.

Date tehnice:

Tensiune de izolatie:    3 A (AC15, 240 V); 6 A (AC1,250 V) 0,23 A (DC12, 250 V)

Curent nominal de lucru:    cupru rigid sau flexibil,0,75 - 1,5 mm

Conductor racordabil:    500 V

Fiabiliate mecanica:    510* *cicluri de comutare

Frecventa de comutare:    max. 3600 comutari / ora

Temperatura ambianta admisa:    -25 C.+55 C

Grad de protectie:    IP 65

Tipul conexiunii Za:

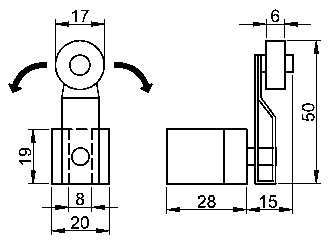

VP118

Varianta cu brat balansier    Cursa de actionare (grade)

VP155

Varianta cu brat balansier si tija    Cursa de actionare (grade)

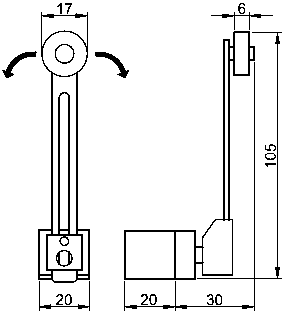

VP145

Varianta cu brat reglabil si rola    Cursa de actionare (grade)

VP121

Varianta cu brat balansier    Cursa de actionare

(mm)

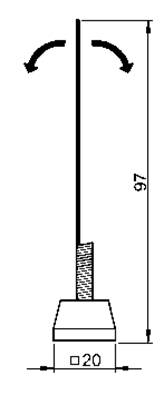

VP106

Varianta cu arc si tija Cursa de actionare

(mm)

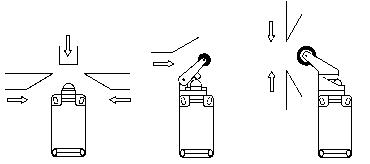

Directii de actionare

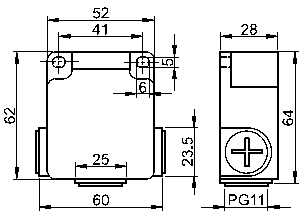

Limitatoare de cursa, tip VM

Aparat cu dubla izolatie in carcasa metalica, cu doua gauri filetate de dimensiunea PG 11. Elementul de actionare (cap) poate fi rotit in trepte de 90, inclusiv bratul elementului de actionare la tipul 155. Limitatoarele se incadreaza in clasa I. de protectie electrica, cutia de metal se conecteaza la masa cu ajutorul bornei de pamantare.Pozitie de montare dupa necesitati.

Date tehnice:

Tensiune de izolatie:    500 V

Curent nominal de lucru: 10 A (AC1, 250 V) 3 A (AC15,240 V) 0,25 A (DC12, 250 V)

Conductor racordabil:    cupru rigid sau flexibil,0,75 - 1,5 mm

Fiabiliate mecanica:    510* * cicluri de comutare

Frecventa de comutare:    max. 3600 comutari / ora

Temperatura ambianta admisa:    -25 C.+55 C

Grad de protectie:    IP 66

Conexiuni :Za

VM110    Varianta cu tampon conic

Cursa de actionare

(mm)

VM115

Varianta cu brat balansier

Cursa de actionare

(mm)

VM106

Varianta cu arc si tija    Cursa de actionare

(mm)

Limitatoare de cursa KW (micro-intrerupatoare)

Fixarea micro-intrerupatoarelor se face prin cele doua gauri din carcasa de material plastic. Micro-intrerupatoarele au trei borne deconexiune (la cele cu 1 la sfarsitul codului A=4,8 0,8 mm iar la cele cu 5 A=6,3 0,8 mm) la care se pot conecta papuci tip auto.Micro-intrerupatoarele au un singur contact. Pozitia de montare este dupa necesitati.

Date tehnice:

Putere nominala:    250 V AC, 16(4) A

Frecventa de comutare:    600 comutari / min

Rezistenta de izolatie:    100 MO

Fiabilitate mecanica:     110*cicluri de comutare

Temperatura mediului:    -25 C . +80 C

Umiditate maxima:    95 %, 40 C

Forta de pornire:    0,7.3 N

Forta de oprire:    max.0,5 N

Grad de protectie:    IP 00

Tipul contactelor: C

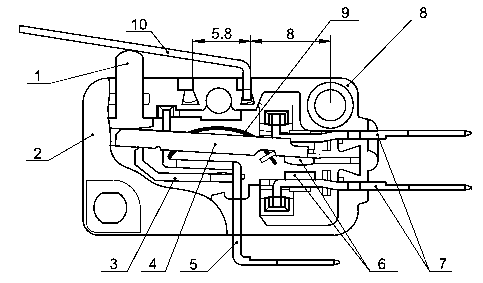

Legenda

1 piston

2 capac

3 brat levier

4 element mobil

5 conexiunea contactului comun 6 butoane de contact

7 contacte

8 carcasa

9 arc

10 brat mobil

KW3-01 (6,30,8 mm)    Varianta cu tampon

KW3-05 (4,80,8 mm)

Cursa de actionare (mm)

KW3-11 (6,30,8 mm)    Varianta cu tija si arc

KW3-15 (4,80,8 mm)

Cursa de actionare (mm)

KW3-21 (6,30,8 mm)     Varianta cu tija-arc

KW3-25 (4,80,8 mm)

Cursa de actionare (mm)

KW3-31 (6,30,8 mm)     Varianta cu tija-arc

KW3-35 (4,80,8 mm)

Cursa de actionare (mm)

KW3-41 (6,30,8 mm)    Varianta cu tija-arc si rola

KW3-45 (4,80,8 mm)

Cursa de actionare (mm)

KW3-51 (6,30,8 mm)     Varianta cu tija-arc si rola

KW3-55 (4,80,8 mm)

Cursa de actionare (mm)

KW3-61 (6,30,8 mm)     Varianta cu tija-arc

KW3-65 (4,80,8 mm)

Cursa de actionare (mm)

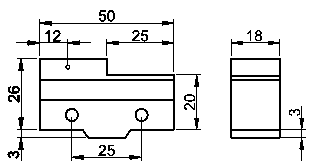

Dimensiunile corpului de baza

varianta 1: A = 6,3 0,8 mm

varianta 5: A = 4,8 0,8 mm
