TEHNOLOGIA PRELUCRARII FILETELOR

TEHNOLOGIA PRELUCRARII FILETELOR

1.Filetarea cu cutite si cu piepteni de filetat

Strunjirea filetelor cu cutite se aplica la productia individuala sau de serie, sau pentru filetele ********

Pentru obtinerea unei precizii corespunzatoare a filetelor sunt necesare indeplinirea conditiilor la filetarea cu cutit:

1. profilul partii aschietoare a cutitului sa corespunda cu filetul ce se prelucreaza;
• la filetele metrice
• la filetele trapezoidale
2. taisul cutitului sa fie continut in planul orizontal care trece prin axa piesei. In cazul abaterii cutitului fata de acest plan filetul prelucrat va prezenta erori ale unghiului profilului.
3. axa profilului sa fie perpendiculara pe axa piesei.

Filetarea cu cutit se face in mai multe treceri, numarul acestora depinand de:

• pasul si inaltimea filetului;
• materialul piesei;
• rigiditatea piesei;
• precizia filetului.

Dupa fiecare trecere i se da cutitului un avans transversal de reglare la adancimea corespunzatoare trecerii.

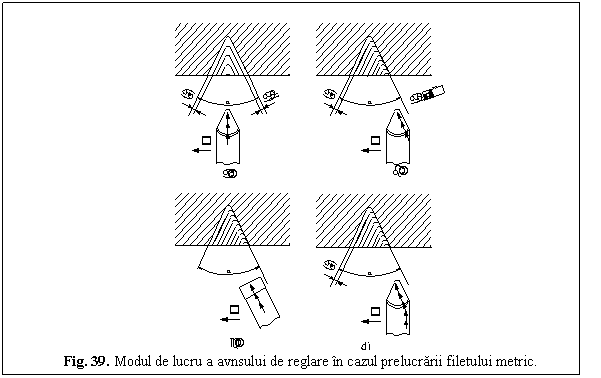

La strunjirea filetelor metrice (triunghiulare) avansul de reglare se poate determina astfel:

a. avansul transversal se aplica pe directia perpendiculara pe axa piesei, cutitul are unghiul se caracterizeaza prin:

cutitul aschiaza cu taisul din stanga si dreapta si cu varful sau, grosimea aschiilor de pe flancul din dreapta este egala cu grosimea asschiilor de pe flancul din stanga, ;

fortele de aschiere sunt mai mari fata de b);

are loc o uzura intensa a varfului cutit;

la piesele nerigide apar vibratii;

aschierea dupa profil;

b, c, d, avansul este oblic paralel cu flancul filetului din dreapta;

c - axa corpului cutit este sub unghiul fata de directia perpendiculara pe axa piesei;

Se caracterizeaza prin:

pe taisul din dreapta grosimea aschiei ad. teoretic este 0, practic ea este dar foarte mica;

fortele de aschiere sunt mici;

uzura redusa a sculei aschietoare.

Dezavantaje: Pe flancul din dreapta a filetului va rezulta o calitate de suprafata necorespunzatoare si precizia va fi mai mica.

Metoda. b si c sunt recomandate la prelucrarea de degrosare la filetare cu pas mare (>2 mm), urmand ca la trecerile de finisare sa se realizeze ca in fig. d).

Schemele b, c se numesc scheme prin generare. Marimea avansului de reglare pe fiecare trecere poate fi cuprinsa intre:

- la a, b;

- la c;

Dezavantajul filetarii cu cutit consta in numarul relativ mare de treceri, ceea ce presupune un timp de baza tb. mare.

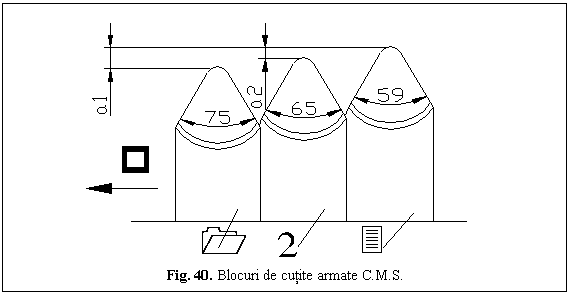

Pentru filetarea cu cutite intr-o singura trecere se pot folosi blocuri de cutite prevazute cu placute din C.M.S ca in fig.40:

Blocul de cutite armate cu carburi metalice sinterizate lucreaza astfel

1. realizeaza degrosarea;

2. realizeaza semifinisarea;

3. realizeaza finisarea;

La viteze mari cutitele se dilata.Aceste blocuri de cutite se realizeaza pentru filetele de precizie mai mica cu pasul pana la 3 mm. Pentru marirea preciziei se pot folosi cutite pieptene de filetat care permit filetarea intr-o singura trecere.

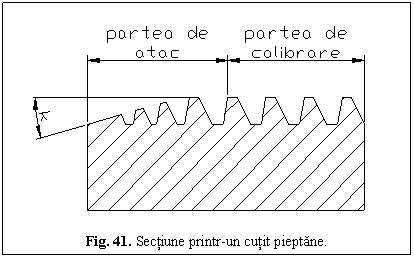

O sectiune printr-un cutit pieptene este prezentata in fig.41.

dintii de calibrat au rolul de a conduce scula si de a calibra filetul;

- partea de atac realizeaza filetul;

La productia de serie mare si masa este necesara filetarea cu capete de filetat. Preductivitatea este mare.

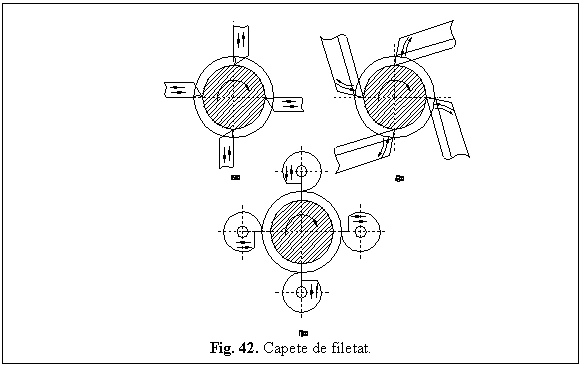

Exista trei tipuri constructive de capete de filetat (fig. 42)

a)      cu cutite radiale;

b)      cu cutite tangentiale;

c)      cu pieptene disc

a)      Capete de filetat cu cutite pieptene radiale.Aceste capete au o utilizare mai redusa deoarece numarul de reascutiri posibile este mai mic in comparatie cu celelalte (maxim 10).

b)      Capete de filetat cucutite pieptene tangentiale permit un numar mai mare de reascutiri (20-30) datorita lungimii mai mari a pieptenilor.

c)      Capete de filetat cucutite pieptene disc. Numarul cel mai mare de reascutiri este la cel cu cutite disc (40-50 reascutiri) care tind sa inlocuiasca celelalte tipuri.

Filetarea cu capete de filetat se poate realiza pe doua tipuri de masini:

1. masini speciale de filetat suruburi    - capetele de filetat se rotesc iar piesa executa numai miscarea de avans.
2. masini cu capete de filetat nerotative    - se folosesc la strungurile revolver automate si semiautomate. Piesa are miscarea de rotatie iar capul de filetat o miscare de avans longitudinal.

La terminarea cursei de filetare, cpaul de filetat se deschide automat, deci pieptenii ies automat din piesa, ceea ce permite retragerea rapida a capului de filetat. La inceputul filetarii pieselor urmatoare capetele se inchid automat.

Avantajele filetarii cu aceste capete de filetat:

pierioada de exploatare este mai mare datorita numarului mai mare de reascutiri permit eliminarea cursei in gol pentru deschiderea care se face lent;

vitezele de aschiere permise sunt mai mari;

precizia de executie a filetului este mai mare in clasa de executie mijlocie sau fina;

durabilitatea sculei este mai mare.

2.Frezarea filetelor

Este aplicabila atat pentru filetele triunghiulare cat si pentru filetele trapezoidale, atat pentru cele exterioare cat si interioare, pentru filetele cilindrice dar si conice.Nu este posibila frezarea filetelor patrate deoarece frezele de filetat au profil rectiliniu, iar    erorile de forma ar depasi erorile admisibile.

Frezarea filetelor se poate face cu freze disc si freze pieptene.

Frezarea filetelor cu freze disc se aplica la filetele lungi la care >2,5 si pasul .

De asemenea, o restrictie, unghiul elicei filetului nu poate sa depaseasca 10⁰. La filetele cu unghiuri mai mari a elicei, prin frezare se face numai degrosarea si pentru eliminarea erorii de forma se face pe strung cu cutit sau rectif.

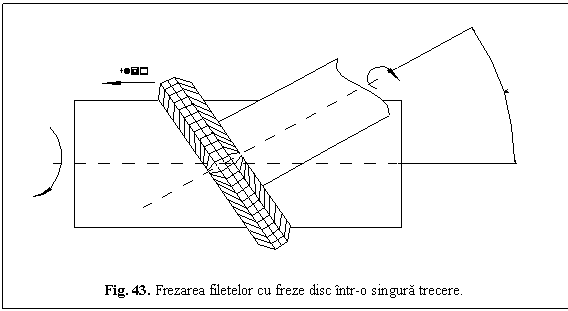

Frezarea filetelor se face cu o singura trecere dupa schema urmatoare (fig. 43)

; ;

miscarea principala a frezei ;

miscare lenta ;

avansul ;

Profilul frezei disc corespunde cu profilul filetului. Taisurile frezei sunt rectilinii deoarece freza este asezata inclinat pentru a se obtine un profil corect al filetului ar fi trebuit ca freza sa aiba taisuri curbilinii care sa corespunda cu profilul curb al filetului din sectiunea normala pe elicea medie a filetului . Abaterile de forma sunt admisibile pentru (unghiul elicei).

Frezarea cu freze disc se executa pe masini de frezat filete FCF-200 (freza de frezat caneluri si filete).

Filetele scurte se pot freza cu freze pieptene cu schema (fig. 44)

Aceasta metoda de prelucrare se aplica cand unghiul de inclinare a eliciei.La inceputul filetarii freza pieptene executa o miscare de patrundere pe directie radiala si are loc pe ¼ din rotatia si filetul este complet cand piesa a executat 1,25 rotatii.

Daca se frezeaza un filet cu z inceputuri, atunci avansul longitudinal .Acest procedeu are o productivitate ridicata.

Masinile sunt masini speciale de frezat filete. In cazul pieselor cu dimensiuni mari, care nu pot efectua miscarea de rotatie, se poate aplica frezarea cu freze pieptene pe masini de frezat filete cu miscare planetara.

La frezarea filetelor in cazul filetelor lungi se va aplica freza cu freze disc. Filetele cu diametru mare se vor realiza cu bacuri sau cu role de filetat.Pentru filete plasate pe suprafete cu canal de pana nu se recomanda filetarea cu cutite.

3. Rectificarea filetelor

Se rectifica filetele unor scule de filetare cum sunt tarozii, frezele de filetare, rolele pentru rularea filetelor, calibrele filetate pentru controlul filetelor, suruburile conductoare a masinilor unelte, suruburile micrometrice.

Rectificarea filetelor se poate realiza prin mai multe procedee, astfel:

1. rectificarea cu disc abraziv monoprofil cu avans longitudinal;
2. rectificarea cu disc abraziv multiprofil cu avans longitudinal;
3. rectificarea cu disc abraziv multiprofil cu avans transversal;
4. rectificarea fara centre.

3.1. Rectificarea cu disc abraziv monoprofil cu avans longitudinal este indicata pentru filete de precizie mare in clasa de executie fina si in cazul cand lungimea filetata este de peste 40 mm.

3.2 Rectificarea cu disc abraziv multiprofil cu avans longitudinal se aplica pentru filete lungi cand este necesara o productivitate mai mare a rectificarii.

precizie este mai mica decat la varianta anterioara;

3.3. Rectificarea cu disc abraziv multiprofil cu avans transversal este recomandata pentru filetele scurte (fig.48).

1. discul abraziv trebuie sa aiba latimea mai mare decat lungimea filetului cu 2-3 pasi;
2. precizia este mai mica decat la prima varianta;

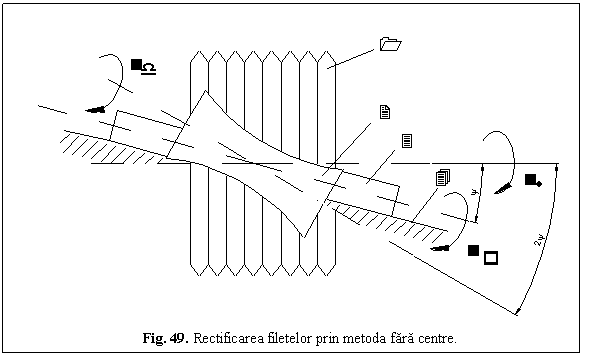

3.4. Rectificarea filetelor fara centre.Procedeul cel mai productiv este rectificarea fara centre, care se aplica la productii de masa pentru filetele in clasa de precizie medie si de lungime mica, la piesele ce nu au gulere si trepte (fig.49).

Discul de antrenare 2 trebuie sa fie inclinat cu un unghi care sa asigure o comp. axiala a vitezei care sa determine avansul longitudinal. Discul 1 are profilul corespunzator cu al filetului, iar discul 2 are forma hiperboidala pentru a asiguracontactul dupa o dreapta. Piesa rectificata este asezata pe linearul de ghidare 3, sub unghiul fata de axa discului rectificator.
