PROIECTAREA 3D A ANGRENAJELOR

1. Proiectarea 3D a angrenajului cilindric cu dinti drepti



Pentru proiectarea 3D a rotilor dintate si a angrenajului s-a folosit programul Solid Works. Generarea rotilor s-a realizat in MechSoft. In figura 1. este prezentat pinionul cilindric iar in figura 2., roata condusa,

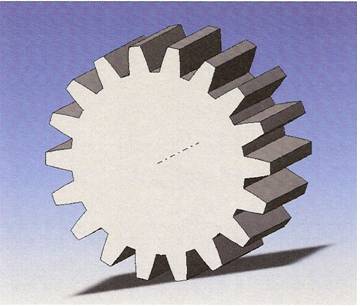

Fig. 1. Proiectarea 3D a pinionului de la angrenajul cilindric cu dinti drepti

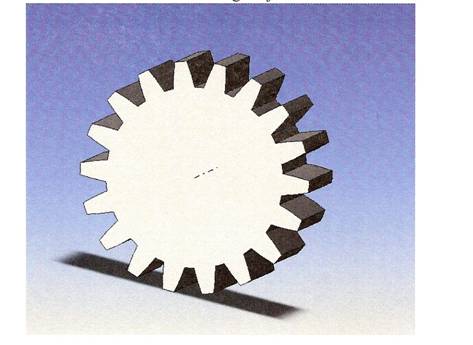

Fig. 2. Proeictarea 3D a rotii conduse de la angrenajul cilindric

In fig. 3. se prezinta angrenajul cilindric cu dinti drepti proiectat in Solid Works.

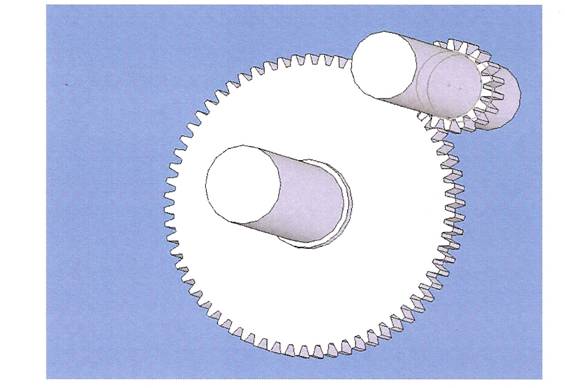

Fig. 3. Proiectarea 3D a angrenajului cilindric cu dinti drepti

2. Proiectarea 3D a angrenajului pinion - cremaliera

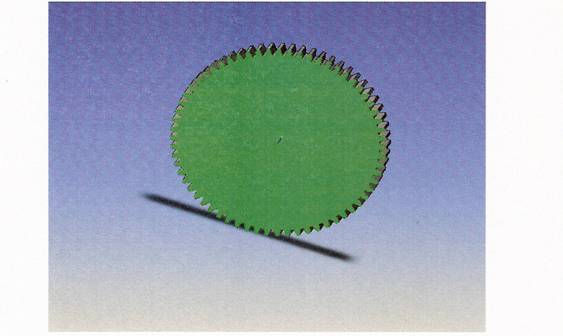

In figura 4. se prezinta proiectarea 3D a pinionului angrenajului pinion-cremaliera iar in figura proiectarea 3D a cremalierei acestui angrenaj.

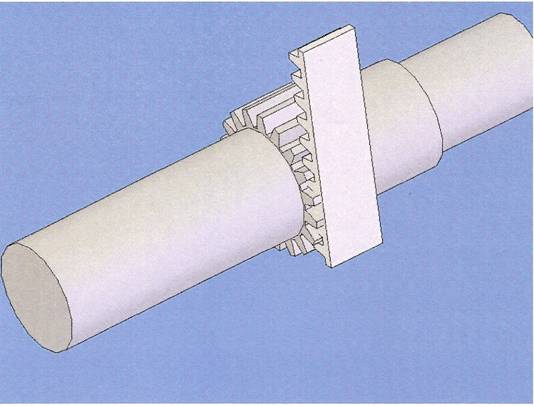

Fig. 4. Proiectarea 3D a pinionului angrenajului pinion-cremaliera

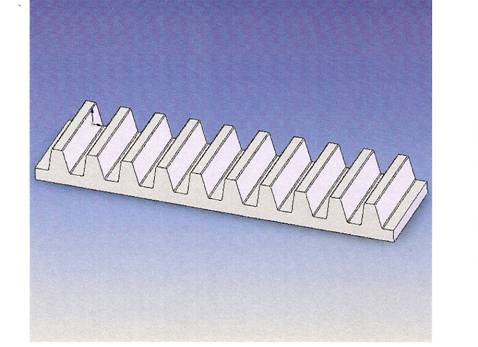

Fig. Proiectarea 3D a cremalierei angrenajului pinion-cremaliera

Proeictarea 3D a angrenajului pinion - cremaliera este prezentata in figura 6

Fig. 6. Proiectarea 3D a angrenajului pinion-cremaliera

3. Proiectarea 3D a transmisiei prin angrenaje

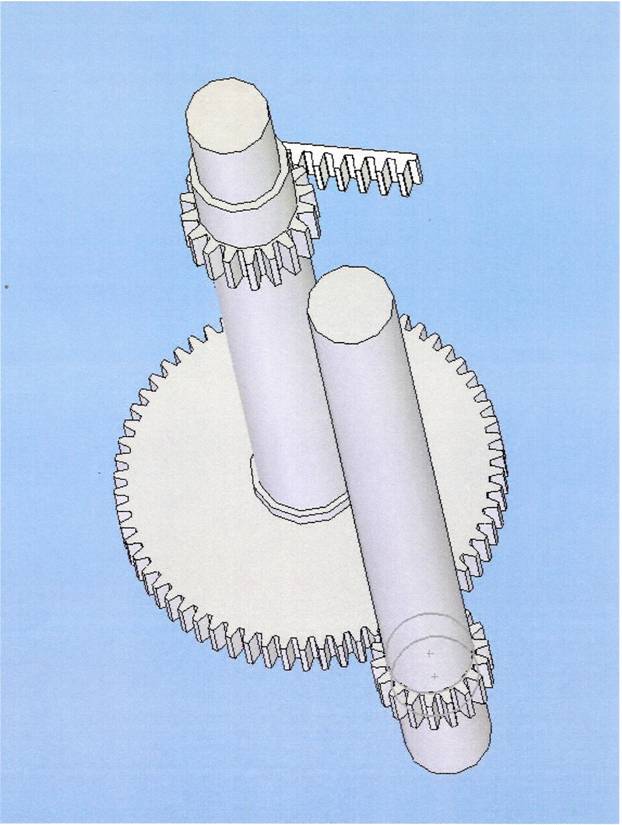

Roata condusa a angrenajului cilindric este montata prin pana pe arborele II al transmisiei. Tot pe acest arbore este realizat si pinionul angrenajului pinion-cremaliera (fig. 7.).

Arborele motor este arborele 1 care primeste miscarea de rotatie de la turbina si care antreneaza dormul pe care se desfasoara filamentul. Miscarea se transmite de la arborele I la arborele II prin angrenajul cilindric cu dinti drepti. Arborele II transmite miscarea unei came prin intermediul angrenajului pinion-cremaliera. De cremaliera este rigid fixata o cama care se deplaseaza prin intermediul unei tije, masina de taiat filamentul. Cu cat turatia arborelui I este mai mare, deci cu cat infasurarea filamentului pe dorn se realizeaza mai repede, cu atat ridicarea cremalierei si implicit deplasarea dispozitivului de taiat se realizeaza cu viteza mai ridicata. Astfel exista o stransa corelatie intre infasurarea filamentului pe dorn si deplasarea dispozitivului de taiat spre zona de sfarsit a spiralarii, deplasare care defineste si pasul filamentului.
