Piesele de contact

Prin contactele electrice, in sens tehmic , se intelege ansamblul a 2 piese care in mod voit ( conditii normale ) realizeaza o atingere in scopul inchiderii unui circuit in vederea trecerii unui curent alternativ.

In general una din piese este fixa formand contactul fix iar a 2-a este mobila reprezentand contactul mobil.

Prin contact electric in sens teoretic se intelege locul de atingere.

Prin contact electric se poate intelege in general si piesa de contact. Teoria in domeniu se refera la locul de atingere asupra caruia se fac diverse ipoteze ca avand o forma circulara sau elipsoidala cu relatii stabilite corespunzator ipotezei respective. Locul de atingere se realizeaza si sub efectul unei forte de apasare denumita forta de apasare in contact F_c.

Teoria arata ca rezistenta omica a contactului R_C este dependenta de forta de apasare in contact.

In cazul unor piese de contact realizate pe o suprafata de atingere numarul locurilor de atingere depinde de forta de apasare in contact si contactul se considera ca functioneaza in conditii normale cand rezistenta omica a locului de contact are valoare cat mai redusa.

Suprafata de atingere a locului de contact in mod real are forme diferite si numai teoretic locul de atingere este circular sau elipsoidal. Locul de atingere realizeaza conductio electrica numai pe o portiune foarte restransa in afara ei zona fiind acoperita de oxizi , impuritati etc.. care impiedica procesul de conductie.

R_C = [ W ] unde c reprezinta factorul stabilit experimental depinzand de starea suprafetei de atingere , gradul de oxidare , impuritati , etc. ; m constanta depinzand de forma contactului daca este contact de suprafata liniar sau punctiform. Locul de contact este caracterizat si de caderea de tensiune.

Solicitari

Ne referim la contactele de arc electric care sunt cele mai solicitate de exemplu la intreruptoarele care intrerup curentii de scurtcircuit intensi , piesa de contact se poate schimba dupa un numar de 5-6 ruperi.

Solicitarea principala aici este solicitarea din procesul de comutatie la aparitia arcului electric care consta in temperaturi foarte ridicate. Piesa se poate topi , vaporiza si materialul contactului indepartat din zona respectiva prin efectul de stingere al arcului electric.

Procesul de uzura al arcului electric este un proces fizic complex si teoria este suficient de dezvoltata pentru a modela cu precizie procedeul care are loc.

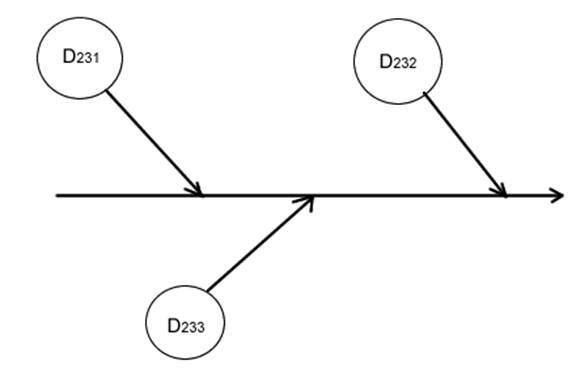

Defectele sunt legate de uzura pieselor de contact

D₂₃₁ defecte de regim permanent ( de deriva );

D₂₃₂ defect de uzura;
