Pentru redresarea curentului trifazat se utilizeaza doua scheme de baza,din care pot deriva si alte scheme speciale, si anume:schema in care elementele redresoare sunt disuse in punte.

Prima varianta realizeaza redresarea monoalternanta,iar a doua varianta realizeaza redresarea ambelor alternante.

Schema de redresare trifazata monoalternata

Pentru dispunerea elementelor redresoare in stea,se impune conditia ca infasurarea secundara a transformatorului de alimentare sa permita scoaterea nulului,deci poate fi de tipul stea sau zigzag.Acest nul constituie forma de minus a tensiunii redresate.Bornele de iesire ale fazelor secundare sunt legate la anozii diodelor,iar catozii respective interconectati reprezinta borna de plus a tensiunii redresate.

Caracteristic la aceasta schema este faptul ca utilizeaza un numar de elemente redresoare egal cu numarul de faze ale infasurarii secundare a transformatorului.

Infasurarea primara poate fi conectata in triunghi sau in stea ,fiecare din aceste conexiuni introducand particularitatiile sale in functionarea schemei si formele de unda ale curentilor de faza si de linie din primar.In acest interval de timp,curentul trece numai prin elementul redresor legat la faza cu tensiune maxima.Potentialul catozilor legati electric intre ei urmareste potenstialul maxim al fazei redresorului.Rezulta ca cele doua elemente redresoare ,care au potentialul anozilor inferior potentialului catozilor respective,nu permit trecerea curentului electric in treimea de perioada considerate.In momentul in care tensiunea secundara a fazei urmatoare devine tensiunea maxima in sistemul trifazat,elementul redresor conectat la aceasta faza incepe sa permita trecerea curentului iar cele doua redresoare se blocheaza.

Astfel,cele trei redresoare D1,D2,D3 lasa sa treaca succesiv prin ele curentii id1,id2,id3,care compun laolalta curentul redresat iD. Curba tensiunii redresate uD se compune din portiuni successive ale tensiunii de faza.Marimile electrice caracteristice se termina cu ajutorul relatiilor teoretice generale ,considerand m=3.Tensiunea inverse pe dioda este determinate de tensiunea dintre fazele infasurarii secundare,intrucat dioda care nu conduce este legata cu anodul la o faza si cu catodul,prin dioda care conduce ,la cealalta faza a infasurarii secundare.

Schema de redresare trifazata in puncte

Jumatate din numarul lor au anozii legati intre ei,constituind borna de minus a tensiunii redresate;cealalta jumatate a elementelor redresoare au catozii legati intre ei,acestia reprezentand borna de plus a tensiunii redresate.Functionarea acestei scheme se poate urmari in diagrame.In fiecare moment conduc curentul doua elemente redresoare,anume cele ai caror catozi se afla in potentialul cel mai scazut.Considerand treimea de perioada in care potentialul fazei a este maxim se constata ca in prima sesame de perioada,potentialul fazei b este minim,deci functioneazaelementele redresoare D1 pentru curentul de ducere si D2 pentru cel de intoarcere,iar in a doua sesame de perioada potentialul fazei c este minim,deci functioneaza D1 pentru ducere si D2 pentru intoarcere.

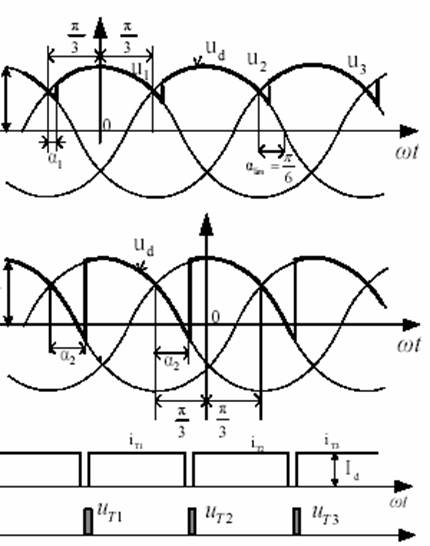

Curba tensiunii redresate se compune din portiuni ale tensiunii dintre faze corespunzatoare partii hasurate din diagrama tensiuniisecundare de faza.Marimile electrice caracteristice se deduc din cazul general pentru m=6.O diagrama asemanatoare cu cea a tensiunii redresate se obtine utilizandu-se o schema de redresare hexafazata cu sase elemente redresoare dispuse in stea, schema care are o intrebuintare restransa din cauza proastei utilizari a transformatorului.Tensiunea inverse este determinate de tensiunea de linie, deoarece in perioada de blocare dioda respective este conectata, prin dioda care conduce, la tensiunea intre faze.

Forma curentului primar reproduce fidel forma curentului secundar deoarece acesta nu prezinta o componenta continua.

Schema de redresare trifazata:
