Strunguri verticale ( carusel )

Strunguri verticale ( carusel )

Aceste strunguri se utilizeaza la prelucrarea prin strujnjire a pieselor de dimensiuni mari , cu diametrul mai mare decat lungimea.

Axa platoului strungului vertical , acest fapt imbunatatind conditiile de lucru fata de strungurile normale , deci , prezentand avanatajele :

arboreal principal este supus la compresiune ( mult mai avanatajos ) fata de cel al strungului frontal , supus la inconvoiere :

se pot utilize platouri mult mai mari

se pot masura mult mai usor suprafetele prelucrate deoarece ele se afla in plan orizontal

productivitatea mai mare datorita echiparii utilajului cu doua pana la patru carucioare.

Operatiile ce se pot executa pe strungurile carusel sunt: strunjire exterioara sau interioara ( pe suprafete cilindrice sau conice , profilate sau plane ) , burghieri , adanciri , alezari , filetari ,etc.

Strungurile verticale se pot clasifica :

-dupa constructie : strunguri cu un montant ( pentru prelucrarea pieselor cu un diametru pana la 1800 mm ) , strunguri cu doi montanti ( pentru prelucrarea pieselor cu un diametru peste 1800 mm ) , strunguri cu traversa mobile ( pentru prelucrarea pieselor cu inaltime peste 700 mm ) , strunguri cu traversa fixa ( pentru piese cu o inaltime mai mica de 700 mm ) :

-dupa destinatie : strnguri universale si strunguri speciale Dupa gradul de automatizare : strunguri mecanice ( toate comenzile se executa manual ) si semiautomate ( multe faze ale procesului tehnologic se executa automat : aceste strunguri sunt prevazute cu dispozitive de copiat sau de lucru dupa program)

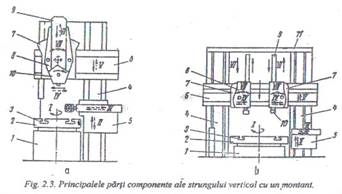

Partile componente principale ale strungului vertiucal cu un montant precum si miscarile necesare prelucrarii rezulta din fig. 2.3 .

Se disting : batiul 1 , platoul 2 prevazut cu canale radiale 3 pentru fixarea suruburilor de prindere a semifabricatului si pentru ghidarea celor trei sau patru bacuri de strangere .

Montantul 4 poate fi dintr - o bucata cu batiul sau separate si fixat cu suruburi pe acesta .

Pe ghidajele montatului 4 culiseaza , pe verticala , caruciorul vertical 5 si traversa mobile 6 . P e ghidajele orizontale ale traversei se deplaseaza caruciorul 7 cu placa rotitoare 8 , pe ale carei ghidaje verticale culiseaza sania 9 . La partea de jos a saniei este montat capul revolver 10 prevazut cu 5 pozitii .

Prin rotirea saniei , cu ajutorul placii rotitoare , se pot prelucra suprafete conice .

Unele strunguri carusel au montate pe traversa mobile , doua carucioare , avand deci productiviatte mai mare .

Miscarile effectuate de subansamblurile mobile sunt : miscarea principala de aschiere I executata de platoul strungului impreuna cu semifabricatul : miscarea de avans vertical II executata de caruciorul lateral impreuna cu scula : miscarea de avans orizontal III a saniei de pe caruciorul lateral : avansul orizontal IV executat de caruciorul vertical : avansul vertical V executat de carucioriul vertical impreuna cu sania : miscarea VI de potrivire se realizeaza prin deplasarea traversei mobile pe ghidajele montantului : miscarea VII ce inclina cutitul impreuna cu sania de pe caruciorul vertical .
