CONSILIUL TEHNIC PERMANENT PENTRU CONSTRUCTII

PRODUCATOR: FISCHERWERKE ARTUR FISCHER GmbH & Co. KG

Weinhalde 14-18, D-72178 Waldachtal; PO Box 1152, GERMANIA

Tel: ; Fax:

TITULAR AGREMENT TEHNIC SC PROFIX SRL

Cluj-Napoca, Str. Onisifor Ghibu Nr.7,

Tel: 0264-455 166; Fax: 0264-403 060

ELABORATOR AGREMENT TEHNIC:

Institutul National de Cercetare-Dezvoltare in Constructii si Economia Constructiilor

FILIALA CLUJ-NAPOCA Calea Floresti nr. 117, Tel./Fax: +4.0264-425.988; +4.0264-425.462

GRUPA SPECIALIZATA NR. 1: ELEMENTE STRUCTURALE SI FUNDATII

CONSILIUL TEHNIC PERMANENT PENTRU CONSTRUCTII

Grupa specializata nr. 1 "Elemente structurale si fundatii" din cadrul INCERC Cluj, analizand documentatia de solicitare de prelungire a agrementului tehnic nr. 007-01/067-2003 prezentata de firma SC PROFIX SRL Cluj-Napoca si inregistrata cu nr. 8028 din data de 16.03.2006, referitoare la produsul "SISTEME DE PRINDERE fischer", realizat de firma FISCHERWERKE ARTUR FISCHER GmbH & Co.KG, Waldachtal din Germania, elibereaza prezentul Agrement Tehnic nr. 007-01/100-2006, in conformitate cu documentele tehnice romanesti aferente domeniului de referinta si cu Agrementul Tehnic nr. 007-01/067-2003, toate valabile la aceasta data.

1.1. Descrierea succinta

Sistemele de prindere fischer cuprind mai multe tipuri de conectori si dibluri, realizati din otel, respectiv din material plastic, cu diferite alcatuiri si moduri de fixare in suport. Ele sunt destinate fixarii elementelor de constructii structurale si nestructurale, suporturilor pentru inchideri, instalatii si accesorii tehnologice, izolatiilor, finisajelor, tamplariilor etc. pe suporturi din materiale diverse (beton obisnuit, beton usor, beton celular, caramida plina si cu goluri, piatra naturala, ipsos, etc.).

Sistemele de prindere fischer care constituie obiectul agrementului tehnic sunt urmatoarele:

1. Sisteme de ancorare mecanica.

2. Sisteme de ancorare cu aderenta.

3. Sisteme de conectare cu dibluri de plastic.

1. Sisteme de ancorare mecanica

Sistemele de ancorare mecanica sunt destinate realizarii prinderilor in suporturi din beton armat sau nearmat, respectiv din piatra naturala compacta si sunt compuse din conectori cu impanare mecanica, alcatuiti din piese realizate din otel zincat prin galvanizare sau din otel inoxidabil tip A4.

Conectorii mecanici au in componenta tija ancorei (surub cu saiba sau prezon cu piulita si saiba) si o piesa extensibila (manson, bucsa sau colier), al carei diametru poate fi marit prin actionarea mecanica din interior cu un corp de expansiune tronconic.

Sistemele de ancorare mecanica fischer sunt de mai multe tipuri: Zykon FZA sau FZAC; Zykon FZEA sau FZEAC; FAN; FH; FHA; FBN; FB; FSA; SLM-N; EA; EAS si FNA, care difera prin alcatuire si prin modul de fixare in suport. Aceste sisteme de ancorare sunt prezentate in figurile 1-8 de la cap. 4, Anexe.

1.1. Sistemele de ancorare fischer Zykon FZA de tip FZA, FZA-D, FZA-I sunt realizate fie din otel zincat, fie din otel inoxidabil de tip A4 si sunt alcatuite dintr-un prezon (tija filetata) cu cap tronconic si o bucsa cilindrica, prevazuta cu perforatii circulare si fante.

Fixarea conectorului se realizeaza prin baterea bucsei spre capatul tronconic al prezonului cu uneltele speciale FZUE sau FZE. Ancorele sunt prevazute cu saiba si piulita pentru fixare.

1.2. Sistemul de ancorare fischer Zykon FZEA este realizat fie din otel zincat, fie din otel inoxidabil de tip A4 si este alcatuit dintr-un manson (bucsa) prevazut cu filet interior la capatul exterior si cu fante la capatul interior. In interiorul bucsei se afla un miez metalic de forma tronconica, care prin lovire cu una din uneltele speciale FZED sau FZEM produce deschiderea fortata a bucsei si fixarea ancorei in beton.

Sistemele de ancorare fischer Zykon FZAC si FZEAC au aceeasi alcatuire si principii de fixare ca si ancorele Zykon FZA, respectiv FZEA, cu deosebirea ca sunt alcatuite din otel inoxidabil cu protectie speciala anticorosiva.

1.3. Sistemul de ancorare fischer FAN este realizat fie din otel zincat, fie din otel inoxidabil de tip A4 si este alcatuit din prezon cu cap tronconic si colier cu fante si protuberante. Ancora este prevazuta cu saiba si piulita pentru fixare.

Ancora se introduce in gaura prin batere. Fixarea se realizeaza la tragerea spre exterior a prezonului prin rotirea piulitei, in timp ce colierul ramane impanat in beton datorita protuberantelor de pe fata sa exterioara.

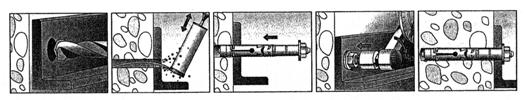

1.4. Sistemele de ancorare fischer FH sunt alcatuite din urmatoarele componente: surub filetat partial, cu varf retezat, bucsa, colier dublu din tabla rulata si corp tronconic de expansiune.

Ancorele fischer FH sunt de urmatoarele tipuri:

- fischer FH-H - cu piulita capac;

- fischer FH-B - cu piulita hexagonala;

- fischer FH-S - cu surub cu cap hexagonal;

- fischer FH-SK - cu surub cu cap inecat.

Ancorele FH-B si FH-S sunt realizate fie din otel zincat, fie din otel inoxidabil de tip A4.

Ancorele FH-H si FH-SK sunt realizate numai din otel zincat.

1.5. Sistemele de ancorare fischer FHA realizate din otel zincat, au acelasi principiu de alcatuire ca si ancorele fischer FH, avand colier simplu, cu fante de-a lungul generatoarelor.

Ancorele FHA sunt de trei tipuri:

- fischer FHA-B, cu prezon filetat si piulita;

- fischer FHA/S, cu surub cu cap hexagonal

- FHA-H, cu prezon cu piulita capac.

1.6. Sistemele de ancorare fischer FBN sunt realizate din otel zincat sau din otel inoxidabil si sunt alcatuite dintr-un prezon cu cap tronconic, colier de forma cilindrica din tabla rulata, piulita si saiba. Colierul este prevazut cu perforatii, fante si protuberante.

Dupa introducerea ancorei in gaura cilindrica fixarea se realizeaza prin deschiderea fortata a colierului la tragerea spre exterior a prezonului, prin insurubare.

1.7. Sistemele de ancorare fischer FSA sunt realizate din otel zincat si sunt alcatuite din: surub partial filetat cu varf retezat, bucsa cilindrica de lungime egala cu lungimea surubului, cu perforatii, fante si cap tronconic de expandare. Fixarea in gaura se produce la deschiderea fortata a bucsei odata cu tragerea spre exterior, prin rotire, a surubului.

1.8. Sistemele de ancorare fischer SLM sunt realizate fie din otel zincat, fie din otel inoxidabil tip A4 si sunt compuse din: surub filetat cu varf retezat si bucsa cilindrica in care intra capul de expansiune, care la cealalta extremitate este de forma tronconica. Principiul fixarii este acelasi ca si la ancorele FSA

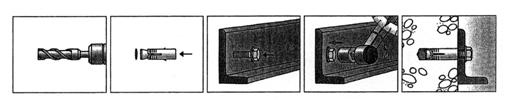

1.9. Sistemele de ancorare fischer EA sunt realizate fie din otel zincat, fie din otel inoxidabil A4 si sunt alcatuite dintr-un manson prevazut cu filet interior, respectiv cu fante la extremitatea interioara. In interiorul mansonului se afla corpul de expansiune de forma tronconica.

Fixarea ancorelor se produce prin deschiderea fantelor, la lovirea corpului de expansiune cu unealta speciala EAW-H

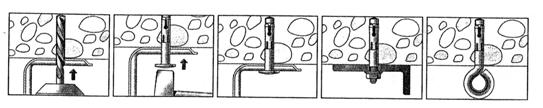

1.10. Sistemele de ancorare fischer FNA sunt realizate in cinci variante: cu cap de nit, cu filet, cu ureche, cu carlig sau cu cap de cui.

Extremitatea din interior a ancorei este de forma tronconica. Masonul este realizat din tabla rulata, cu fanta si praguri. Mansonul se fixeaza in materialul suport prin batere.

2. Sisteme de ancorare cu aderenta

Sistemele de ancorare cu aderenta sunt destinate realizarii prinderilor, in special in suporturi din materiale compacte (beton, piatra naturala, caramizi si blocuri de zidarie pline etc).

Conectorii cu aderenta sunt alcatuiti din tija conectorului (sub forma de tija filetata din otel sau otel beton profilat) si agentul chimic de fixare (adezivul) livrat in stare neintarita, fie in capsule de sticla inchise, fie in flacoane din material plastic.

Sistemele de ancorare cu aderenta fischer sunt urmatoarele: sisteme de ancorare cu capsule tip R si FHP si sisteme de ancorare cu injectare tip FIS V si FIS VS

Aceste sisteme de ancorare sunt prezentate in figurile 9-11 de la cap. 4, Anexe.

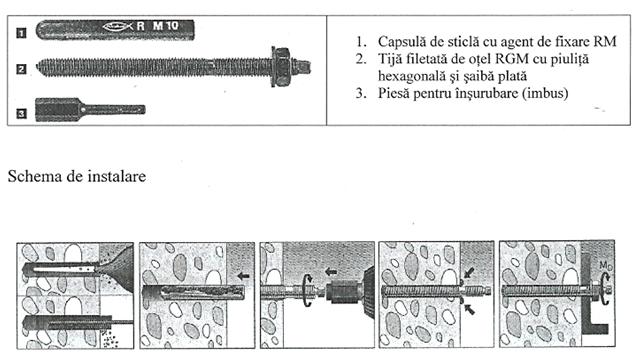

2.1. Sistemul de ancorare fischer R cu capsula este destinat realizarii prinderilor in beton si piatra naturala compacta. Are in compunere o capsula de sticla inchisa, de forma cilindrica (RM), care contine agentul chimic de fixare, tija filetata de otel, cu cap hexagonal (RGM), si piesa pentru insurubarea tijei RA-SDS cu lacas hexagonal corespunzator capului tijei.

Capsula de sticla RM contine separat rasina, intaritor si nisip cuartos. Se livreaza in 8 marimi (RM 8, 10, 12, 14, 16, 20, 24 si 30), de dimensiuni corespunzatoare diametrului si adancimii de ancorare a tijei conectorului RGM, indicate in catalogul produsului.

Tija RGM a conectorului este filetata pe toata lungimea, are capul prelucrat haxagonal (pentru insurubare) si este prevazuta cu piulita hexagonala si saiba plata. Se executa fie din otel de clasa 5.8 zincat prin galvanizare, fie din otel inoxidabil A4.

Tijele din otel zincat se realizeaza cu filet M8 - M30, cu lungime variabila cuprinsa intre 110 si 750 mm si pot fixa elemente cu grosimea intre 13 si 605 mm.

Tijele din otel inoxidabil A4 se executa cu filet M8 --M24, cu lungime intre 110 si 600 mm si pot fixa elemente cu grosimea intre 13 si 475 mm.

Fixarea conectorului in suport se realizeaza prin aderenta, dupa intarirea rasinei.

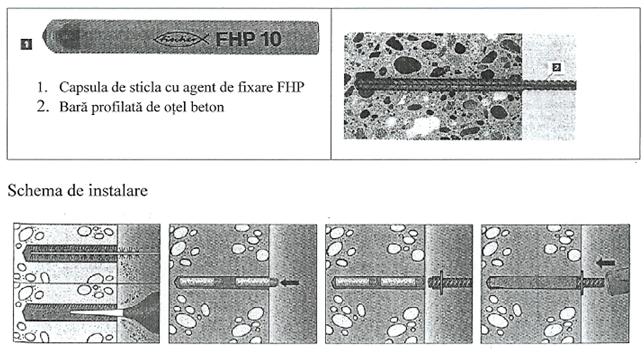

2.2. Sistemul de ancorare fischer FHP are in compunere o capsula de sticla (FHP) care contine agentul de fixare si tija conectorului sub forma de bara profilata de otel beton.

Capsula de sticla FHP, de forma cilindrica, contine un adeziv special, bicomponent, in stare neantarita. Se livreaza in 5 diametre (FHP 10, 12, 16, 18 si 20), corespunzatore diametrului nominal al otelului beton profilat, si cu lungimea corespunzatoare adancimii de ancorare.

Ca tija a conectorului se utilizeaza bare de otel beton profilate (BST, PC 52) cu diametru nominal de 10, 12, 14, 16 si 20 mm.

Fixarea conectorului in suport se realizeaza dupa intarirea adezivului, prin aderenta adeziv-beton respectiv adeziv-otel beton.

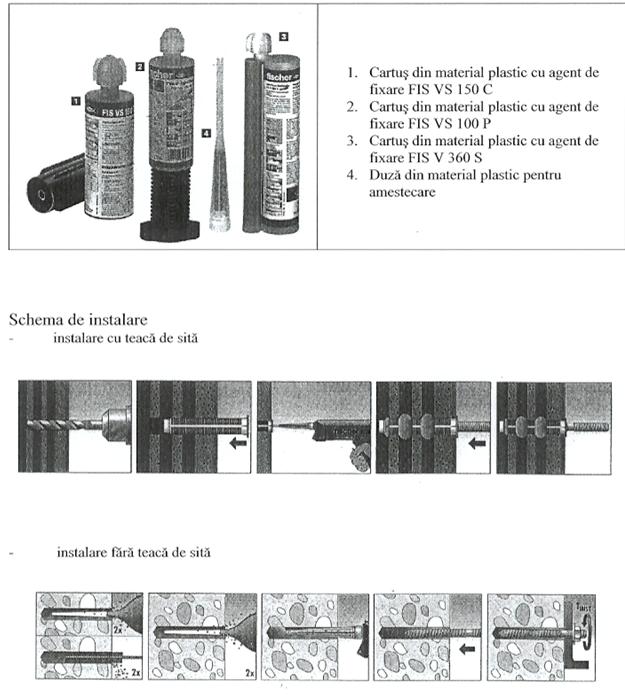

2.3. Sistemul de ancorare fischer FIS V 360 S are in compunere un flacon (FIS V 360 S), care contine adezivul bicomponent, o duza pentru amestecare (FIS S), tija ancorei (sub forma de tija filetata din otel sau otel beton profilat) si pistoale pentru injectare tipurile FIS AK, FIS AP si FIS AM

Flaconul din material plastic FIS V 360 S de 360 ml are doua compartimente in care se tin, separat, cele doua componente (rasina sintetica si intaritorul) ale adezivului.

Duza pentru amestecare din material plastic FIS S este de forma tronconica si are prevazuta in interior o spirala din material plastic dur, care realizeaza amestecarea celor doua componente ale adezivului.

Ca tija a conectorului se utilizeaza fie tijele de otel fischer RGM, cu filet M8 - M30, fie bare profilate de otel beton (BST, PC 52) cu diametre nominale de 8, 10, 12, 16, 20, 24 si 30 mm.

Fixarea conectorului in suport se realizeaza dupa intarirea rasinei, prin aderenta rasina-suport respectiv rasina-tija metalica.

2.4. Sistemele de ancorare fischer FIS VS 150 C si FIS VS 100 P cu injectare au in compunere un flacon cu adeziv bicomponent, duza pentru amestecarea componentelor adezivului, piston de impingere pentru injectare si tija conectorului (sub forma de tija filetata din otel sau otel beton profilat).

Flacoanele din material plastic FIS VS 150 C de 145 ml si FIS VS 100 P de 100 ml contin, separat, cele doua componente ale adezivului (rasina sintetica si intaritor), predozate.

Duzele pentru amestecare sunt de tip fischer FIS S.

Ca tija a conectorului se utilizeaza, ca si la ancorele FIS VS 360 S, tije filetate de otel RGM (M8 - M12) sau bare profilate de otel beton cu diametrul nominal de 8 - 12 mm.

La ancorarile FIS VS 150 C injectarea adezivului se face cu pistoale de injectare, cu ajutorul unui piston de impingere din material plastic care se ataseaza la flacon. La ancorarile FIS VS 100 P injectarea adezivului se face prin insurubarea manuala in flacon a unui piston de impingere din material plastic, prevazut cu filet.

3. Sisteme de conectare cu dibluri de plastic

Sistemele de conectare cu dibluri de plastic sunt destinate fixarii elementelor de constructii usoare, accesoriilor, mobilierului si altor obiecte pe diverse suporturi (beton obisnuit si usor, beton celular, zidarii, piatra naturala, elemente din ipsos, etc). Aceste sisteme de conectare sunt alcatuite dintr-un manson de plastic (diblu) cu un capat extensibil si elementul care realizeaza expansiunea diblului si fixarea, de obicei surub sau cui.

Diblurile sunt realizate din poliamida, au forma cilindrica si sunt prevazute la capatul expansibil cu protuberante pentru o buna fixare si cu degajari care permit expansiunea.

Fixarea conectorului se realizeaza odata cu expansiunea zonei de capat a diblului, prin impanare la interfata surub-manta si prin frecare la interfata manta-lacas.

Sistemele de conectare cu dibluri de plastic fischer sunt: SX, SXS, FUR, combinate cu suruburi de otel si DIPK/HPS combinat cu cui de plastic.

Aceste sisteme de conectare sunt prezentate in figurile 12-15 de la cap. 4, Anexe.

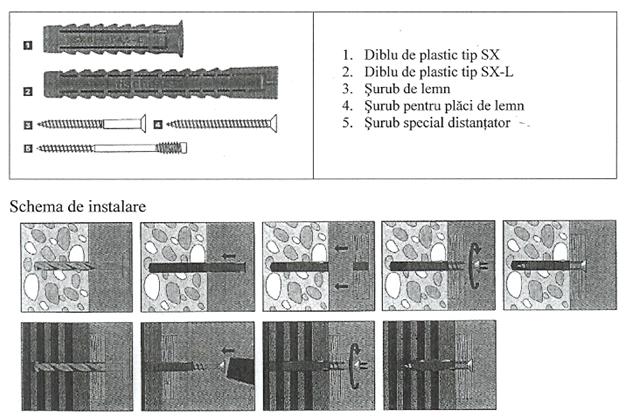

3.1. Sistemul de conectare cu dibluri de plastic fischer SX are in componenta dibluri de plastic tip SX si SX-L si suruburi de otel zincate prin galvanizare.

Diblurile SX si SX-L sunt executate din poliamida si sunt prevazute, in zona de expansiune, cu nervuri si 4 taieturi longitudinale.

Diblurile SX au la capatul exterior un guler care impiedica alunecarea in gaura si se livreaza in urmatoarele tipuri: SX 4; 5, 6, 8, 10, 12, 14 si 16, cu diametre si lungimi indicate in catalogul produselor.

Diblurile SX-L, destinate in special fixarilor pe suporturi din materiale poroase si cu goluri, se executa fara guler, in doua marimi: SX6L (6 x 50 mm) si SX8L (8 x 65 mm). Diblurile SX si SX-L se combina cu urmatoarele tipuri de suruburi fischer: surub normal de lemn, surub pentru placi din aschii de lemn, surub distantator ASL si surub pentru rame de ferestre tip FS 45. Marimea surubului cu care se combina un anumit tip de diblu SX este indicat in catalogul de produs.

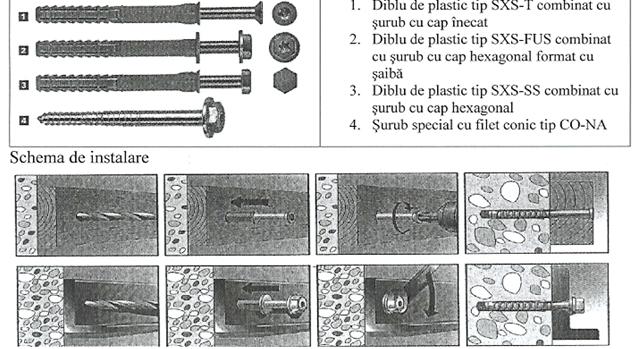

3.2. Sistemul de conectare cu dibluri de plastic fischer SXS are in componenta dibluri de plastic SXS, care se livreaza in combinatie cu mai multe tipuri de suruburi de siguranta fischer din otel zincat prin galvanizare sau din otel inoxidabil A4.

La varianta fischer SXS-T diblul este combinat cu surub de siguranta cu cap inecat tip Torx 40 executat din otel zincat, iar la varianta SXS-TA4, din otel inoxidabil A4.

Ambele variante se livreaza in urmatoarele tipuri: SXS 10 x 80; 10 x 100; 10 x 120; 10 x 140; 10 x 160; 10 x 180; 10 x 200; 10 x 230 si 10 x 260. Cu acesti conectori se pot fixa elemente cu grosimi de 30 - 210 mm.

Varianta fischer SXS-FUS are in componenta surub de siguranta cu cap hexagonal cu saiba, executat din otel zincat. Varianta fischer SXS-FUS A4 are in componenta surub de siguranta cu cap hexagonal cu saiba, executat din otel inoxidabil A4. Ambele variante se livreaza in urmatoarele tipuri: SXS 10 x 60 FUS; 10 x 80 FUS; 10 x 100 FUS; 10 x 120 FUS; 10 x 140 FUS, 10 x 160 FUS si 10 x 180 FUS. Pot fixa elemente cu grosimi de 10 - 130 mm.

Varianta fischer SXS-SS are in componenta surub de siguranta cu cap hexagonal fara saiba, executat din otel zincat (SXS-SS) sau din otel inoxidabil A4 (SXS-SS A4). Pentru ambele variante se livreaza urmatoarele marimi: 10 x 200; 10 x 230 si 10 x 260 care pot fixa elemente de grosimi de 150; 180 si 210 mm.

Conectorul cu diblu SXS se poate combina si cu surub special fischer CO-NA realizat cu filet conic si cu cap hexagonal format cu saiba. Surubul CO-NA produce expansiunea diblului in patru directii si confera conectorului o capacitate la smulgere de doua ori mai mare fata de cea a conectorilor cu suruburi cu filet clasic.

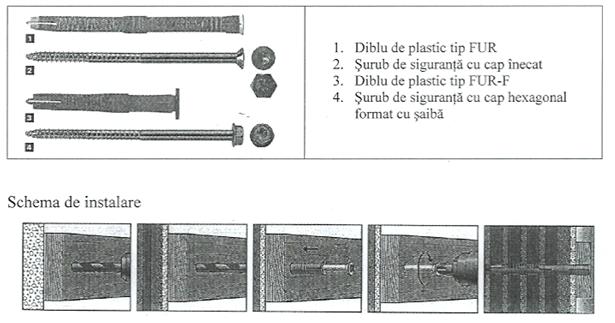

3.3. Sistemul de conectare cu diblu de plastic fischer FUR are in componenta dibluri de plastic tip FUR si FUR-F combinate cu mai multe tipuri de suruburi de siguranta fisher, realizate fie din otel zincat prin galvanizare fie din otel inoxidabil A4.

Diblurile FUR din poliamida sunt executate cu 32 de lamele asimetrice si cu 4 taieturi longitudinale in zona de expansiune. Varianta FUR-F este executata cu guler la capatul exterior.

Varianta fischer FUR-T are in componenta diblu tip FUR si surub cu cap inecat Torx 40, executat din otel zincat prin galvanizare. Se livreaza, conform catalogului de produs, in 18 marimi, de la FUR 8 x 80 T la FUR 14 x 270 T, putand fixa elemente de grosimi de 10 - 200 mm.

Varianta fischer FUR-T A4 are in componenta surub Torx 40 din otel inoxidabil A4 si se livreaza, conform catalogului de produs, in 15 marimi, de la FUR 8 x 80 TA4 la FUR 14 x 210 T A4, si pot fixa elemente cu grosimi de 10 - 140 mm.

Varianta fischer FUR-TF are in componenta diblu cu guler tip FUR-F de 10 x 80 mm si surub Torx 40 de 7 x 85 mm, executat fie din otel zincat, fie din otel inoxidabil. Poate fixa elemente cu grosime de pana la 8 mm.

Varianta fischer FUR-SS are in componenta diblu tip FUR si surub cu cap hexagonal tip SS, din otel zincat. Varianta FUR-SS A4 are in componenta surub tip SS din otel inoxidabil A4. Ambele tipuri se livreaza in 10 marimi, de la FUR 8 x 80 SS la FUR 10 x 230 SS, care pot fixa elemente cu grosimi de 10 - 160 mm.

Variantele fischer FUR-FSS si FUR-FSS A4 au in componenta diblu cu guler tip FUR-F si surub cu cap hexagonal format cu saiba, executat din otel zincat pentru FUR-FSS respectiv din otel inoxidabil pentru FUR-FSS A4. Se livreaza, conform catalogului de produs, in 8 marimi (pentru ambele tipuri), de la 14 x 80 la 14 x 270. Se pot fixa elemente cugrosimi de 10 - 200 mm.

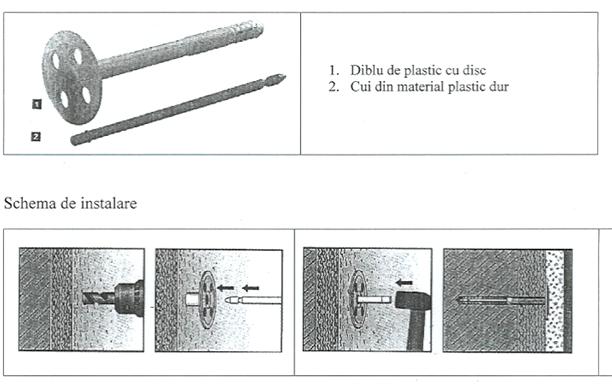

3.4. Sistemul de conectare cu diblu de plastic fischer DIPK/HPS este destinat pentru fixarea materialelor izolatoare si a armaturilor pentru tencuieli pe diverse suporturi si in special pe beton celular. Are in componenta un diblu special din poliamida tip DIPK sau HPS si un element de expansiune din cui de poliamida.

Diblurile DIPK/HPS au la capatul exterior un disc cu diametrul de 50 mm iar la capatul opus dinti si doua taieturi longitudinale.

Conform catalogului de produs, se livreaza 12 tipuri de conectori DIPK (de la DIPK 8/40 la DIPK 10/160) si 7 tipuri de conectori HPS (de la HPS 10/30 la HPS 10/160).

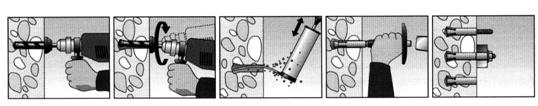

Conectorul se instaleaza in gauri cilindrice practicate in suport. Fixarea conectorului se realizeaza odata cu expansiunea zonei de capat a diblului, prin impanare la interfata cui-manta si prin frecare la interfata manta-lacas.

1.2. Identificarea produselor

Sistemele de prindere fischer poarta marca fabricantului si simbolurile indicate in catalogul produsului pentru fiecare tip de conector.

Piesele componente executate din otel inoxidabil poarta simbolul "A4"

Fiecare ambalaj de produse fischer este prevazut cu o eticheta pe care se specifica:

-denumirea/marca fabricantului;

-denumirea produsului si codul de identificare;

-imaginea produsului si caracteristicile tehnice;

-indicatii de instalare;

-numarul si data lotului de fabricatie;

-cantitatea de produse continute in ambalaj;

-viza controlului de calitate si simbolul conformitatii de calitate

2.1. Domenii acceptate de utilizare in constructii

Sistemele de prindere fischer pentru constructii se utilizeaza numai in domeniile si in conditiile prevazute de producator in catalogul SISTEME DE PRINDERE fischer" in ceea ce priveste tipul, structura, starea de fisurare si rezistenta materialului suportului, incarcarile maxime admisibile si agresivitatea mediului de la locul de instalare.

Domeniile concrete de utilizare, pe tipuri de sisteme de prindere, sunt urmatoarele:

Sistemele de ancorare mecanica fischer se utilizeaza, atat individual cat si in grup, pentru prinderea pe elemente din beton obisnuit, simplu sau armat, a elementelor de constructii nestructurale, a suporturilor pentru instalatii si accesorii tehnologice etc., la constructii civile si industriale.

Nu pot fi utizate pentru fixarea elementelor structurale de rezistenta ale constructiilor.

Se folosesc la realizarea prinderilor solicitate preponderent static, exceptand ancorarile Zykon FZA care se utilizeaza si la prinderi solicitate dinamic.

Sistemul de ancorare fischer Zykon FZA se utilizeaza pentru prinderea elementelor metalice in general (cabluri din otel, sine, console, scari, trepte, balustrade, parapeti, etc.), fixarea utilajelor si instalatiilor in fundatii de masini si pentru prinderea elementelor nestructurale (panouri de fatada, tamplarie, etc.).

Sistemul de ancorare fischer Zykon FZEA se foloseste la prinderea suporturilor pentru instalatii (conducte, canale de ventilatie, sprinclere, traversari suspendate de conducte etc) si la prinderea elementelor nestructurale (tavane suspendate, panouri de fatada, balustrade, parapeti, etc).

Sistemul de ancorare fischer FAN se recomanda a fi utilizat la prinderi pentru elemente cu solicitari statice mari (sine, cabluri din otel, console, etc).

Sistemele de ancorare fischer FH si FHA se folosesc la prinderea elementelor de constructii metalice (cabluri din otel, console, sine, scari, porti, balustrade), prinderea suporturilor pentru instalatii (conducte, canale de ventilatie, sprinclere) si la prinderea schelelor sau esafodajelor.

Sistemele de ancorare fischer FBN se utilizeaza la prinderi pentru constructii metalice (elemente din tabla profilata, console, balustrade, parapeti), fixarea tamplariei, si la prinderi pentru constructii din lemn.

Sistemele de ancorare FZA, FZEA, FAN, FH, FHA, FBN si FB se fixeaza in suporturi din beton obisnuit, armat sau nearmat, fisurat sau nefisurat, cu clasa de rezistenta intre C 20/25 si C 50/60.

Sistemele de ancorare fisher FSA si SLM se utilizeaza la prinderi pentru constructii metalice (profile, console, balustrade, etc) in suporturi din beton obisnuit, armat sau nearmat, nefisurat, cu clasa de rezistenta cel putin C 12/15.

Sistemele de ancorare fischer EA se folosesc la prinderea elementelor din tabla plana sau profilata, a zabrelelor, a suporturilor pentru instalatii (conducte, canale de ventilatie, sprinclere, etc), a panourilor de fatada, a schelelor si esafodajelor etc. in suporturi din beton obisnuit, simplu sau armat, fisurat sau nefisurat, cu clasa de rezistenta cel putin C 12/15.

Sistemele de ancorare fischer FNA, in functie de tipul lor, se utilizeaza:

- cele cu cap de nit - la prinderea elementelor metalice sau din lemn;

- cele cu surub - pentru orice fel de prindere cu surub metric;

- cele cu ureche si cele cu carlig - pentru prinderea lanturilor, a benzilor perforate, a inelelor, etc;

- cele cu cap de cui - in special pentru prinderea sinelor usoare de montaj.

Se fixeaza in suporturi din beton obisnuit, simplu sau armat, fisurat sau nefisurat, cu clasa de rezistenta cuprinsa intre C 20/25 si C 50/60.

Sistemele de ancorare FZA C, FZEA C, EA, si FNA se pot utiliza si in suporturi din piatra naturala cu structura compacta.

Sistemele de ancorare FZA, FZEA, FAN, FH, FHA, FBN, FB, FSA, SLM, EA, si FNA realizate din otel zincat se pot utiliza la prinderi in spatii inchise (locuinte, magazine, scoli, spitale etc) cu umiditate redusa.

Sistemele de ancorare FZA, FZEA, FAN, FH-B, FH-S, FB, SLM-N, si EA realizate din otel inoxidabil tip A4 (material 1.4001) se pot utiliza si in spatii cu umiditate ridicata, in aer liber, in mediu industrial sau marin.

Sistemele de ancorare fischer FZA C respectiv FZEA C se recomanda a fi utilizate in aceleasi domenii ca si ancorele fischer Zykon FZA respectiv FZEA, inclusiv in medii agresive sau puternic agresive (de clor, sulf), ca si in zone cu umiditate atmosferica mare.

Sistemele de ancorare cu aderenta fischer se utilizeaza la realizarea prinderilor solicitate la intindere, la forfecare sau la combinatii de intindere-forfecare sau intindere-forfecare-incovoiere, in suporturi din materiale cu structura compacta sau cu goluri.

Aceste sisteme se folosesc si la fixarea elementelor solicitate la socuri si vibratii.

Sistemele cu tija conectorului din otel zincat se utilizeaza numai in interior, in spatii fara umiditate excesiva. Cele cu tija conectorului din otel inoxidabil se utilizeaza atat in interior cat si in exterior, in aceleasi conditii de mediu ca si sistemele de ancorare mecanica fischer din otel inoxidabil.

Sistemul de ancorare cu aderenta fischer R cu conectori cu capsula se utilizeaza pentru prinderea elementelor de constructii metalice (profile, placi, contravantuiri, sine, console, balustrade, parapeti, rafturi, etc), tamplariilor, schelelor, cofrajelor, conectorilor pentru armaturi etc. Se fixeaza in suporturi din beton obisnuit, nefisurat, cu clasa de rezistenta cel putin C 12/15, precum si in piatra naturala cu structura compacta.

Sistemul de ancorare cu aderenta fischer FHP cu conector cu capsula se utilizeaza in special pentru fixarea armaturilor si a conectorilor din otel beton profilat in beton cu clasa de rezistenta de cel putin C 12/15, respectiv in piatra naturala cu structura compacta.

Sistemele de ancorare cu aderenta fischer FIS V 360 S, FIS VS 150 C si FIS VS 100 P cu conectori cu injectare se utilizeaza pentru fixarea grilajelor, usilor, balustradelor, consolelor, cablurilor, obiectelor sanitare, profilelor metalice usoare etc., in suporturi din materiale compacte (beton obisnuit si usor, piatra naturala, caramida plina etc). Pot fi folosite si pentru prinderi in suporturi cu structura cu goluri (caramizi, blocuri de zidarie, corpuri de umplutura cu goluri etc) utilizand pentru fixarea conectorului o teaca de sita speciala.

Sistemele de conectare cu diblu de plastic fischer se utilizeaza la realizarea prinderilor solicitate static la intindere, forfecare si intindere cu forfecare, in suporturi diverse, atat din materiale cu structura compacta cat si din materiale cu structura poroasa sau cu goluri. Pot fi utilizate in medii cu temperaturi de la - 40^oC la + 80^oC^.

Sistemul de conectare cu diblu fischer SX se utilizeaza la prinderi care se pot realiza cu suruburi de lemn (holzsuruburi), de exemplu pentru fixarea pe pereti a rafturilor, dulapurilor, galeriilor, consolelor si sinelor metalice, suporturilor pentru finisaje, cutiilor postale etc. Se fixeaza in suporturi din diverse materiale, pline sau cu goluri (beton obisnuit si usor, caramida plina sau cu goluri).

Sistemul de conectare cu diblu fischer SXS se utilizeaza pentru fixarea pe elemente structurale a sipcilor de lemn, a scheletului de sustinere, a inchiderilor perimetrale si pentru acoperis, executate din lemn, metal sau material plastic, a tocurilor pentru usi si ferestre, profilelor metalice usoare, placilor, materialelor izolatoare, elementelor de finisaj etc. Se instaleaza in suporturi din beton obisnuit si usor, piatra naturala, caramizi pline si cu goluri, elemente de ipsos etc.

Sistemul de conectare cu diblu fischer FUR se utilizeaza pentru realizarea prinderilor in suporturi din beton si din zidarie de diverse tipuri (cararmida plina si cu goluri, blocuri de zidarie pline si cu goluri, beton celular, piatra naturala, caramida nearsa etc). Se folosesc la urmatoarele tipuri de lucrari: montarea structurii peretilor si acoperisurilor din lemn sau metal (fixarea grinzilor usoare, ramelor, sipcilor de lemn si profilelor, consolelor, sinelor metalice); montarea in interior si in exterior a elementelor de constructii metalice (profile, rame, sine, etc); montarea usilor si ferestrelor (fixarea tocurilor din lemn, metal si material plastic, a armaturilor, coltarelor, profilelor de rigidizare etc); montarea diverselor obiecte (calorifere, dupaluri, rafturi, suporturi pentru izolatii si finisaje etc).

Sistemul de conectare cu diblu de plastic fischer DIPK/HPS se utilizeaza pentru fixarea materialelor de izolatie (vata minerala, polistiren, impaslituri din fibre sintetice etc) si a retelelor de armaturi pentru tencuieli. Sistemul se preteaza pentru fixari pe beton, zidarii pline si cu goluri si in special pe beton celular.

2.2. Aprecieri asupra produsului

2.2.1. Aptitudinea de exploatare in constructii

Sistemele de prindere fischer satisfac exigentele reglementate privind realizarea ancorarilor in beton cu sisteme de impanare mecanica si cu aderenta respectiv a prinderilor, in diverse suporturi, cu conectori cu diblu de plastic, si cerintele din Legea nr. 10/1995 privind calitatea in constructii, in ceea ce priveste:

Rezistenta si stabilitatea

Sistemele de prindere fischer pentru fixarea

elementelor structurale sau nestructurale nu influenteaza rezistenta si stabilitatea generala a constructiei in care se monteaza.

Siguranta in exploatare

Sistemele de prindere fischer nu prezinta riscuri de accidentare precum ranire pentru utilizatori, daca se respecta indicatiile producatorului privind domeniul de utilizare si modul de instalare.

Siguranta la foc

Sistemele de ancorare mecanica fischer executate din otel se incadreaza in clasa de combustibilitate C₀.

Sistemele de ancorare cu aderenta fischer (R, FHP si FIS V) fixate cu rasini sintetice, sunt greu combustibile si se incadreaza in clasa de combustibilitate C₂.

Sistemele de conectare cu dibluri din poliamida, fischer (SX, SXS, FUR si DIPK/HPS) sunt greu combustibile si se incadreaza in clasa de combustibilitate C₂.

Rezistenta la foc a sistemelor de prindere fischer instalate, conform documentelor de atestare, are urmatoarele valori:

maximum 60, 90 sau 120 minute (in functie de marimea conectorului) pentru sistemele de ancorare mecanica FZA, FAN si FNA

maximum 90 minute pentru sistemele de ancorare mecanica FZEA, FH, FHA si FBN

maximum 120 minute pentru sistemul de ancorare mecanica EA

maximum 120 minute pentru sistemul de ancorare cu aderenta FISV 360 S (conector de otel fixat cu rasina sintetica injectata);

maximum 90 minute pentru sistemele de conectare SXS si FUR (diblu din poliamida combinat cu surub din otel);

Sistemele de ancorare mecanica FSA si SLM-N si cele cu aderenta R, FHP si FIS VS nu se recomanda pentru realizarea prinderilor cu cerinte speciale privind rezistenta la foc.

Igiena, sanatatea oamenilor, refacerea si protectia mediului

Sistemele de prindere fischer nu contin substante nocive sanatatii oamenilor sau care dauneaza mediului. Acestea nu sunt toxice sau poluante, nu degaja noxe, nu sunt radioactive si nu sunt cuprinse in lista noxelor cancerigene sau potential cancerigene, conform Ordinului Ministerului Sanatatii nr. 1957/1995.

Agentul chimic utilizat la fixarea sistemelor de ancorare cu aderenta are componenti cu actiune iritanta asupra pielii si mucoaselor. Utilizarea acestuia se face cu respectarea stricta a masurilor de protectie prevazute de producator, evitand contactul direct cu pielea si mucoasele.

Izolatia termica, hidrofuga si economia de energie

Sistemele de ancorare mecanica si cele cu aderenta nu au influenta asupra acestei cerinte.

Conectorul cu diblu si cui de plastic DIPK/HPS utilizat la fixarea izolatiilor termice nu formeaza punti termice in materialul de izolatie, in punctele de fixare.

Protectia impotriva zgomotului

Sistemele de ancorare mecanica si cele cu aderenta nu au influenta asupra acestei cerinte.

Sistemele de conectare cu dibluri din poliamida, prin elasticitatea lor au un efect de atenuare a zgomotului aerian si vibratiilor.

2.2.2 Durabilitatea si intretinerea

Sistemele de ancorare/conectare fischer avand in componenta piese executate din oteluri zincate sau inoxidabile, respectiv din poliamida de calitate superioara, rezistente la intemperii, imbatranire si coroziune, prezinta o buna comportare in timp.

Rezistenta si stabilitatea sistemelor de prindere si a elementelor fixate pe suporturi prin intermediul lor este asigurata prin proiectarea si realizarea corecta a prinderii.

Proiectantul lucrarii dimensioneaza prinderile in functie de marimea solicitarii ce revine acestora respectand valorile solicitarilor admisibile ale conectorilor, rezistenta betonului suportului si distantele de montaj, prevazute de producator in catalogul produsului.

In conditii de exploatare normala si de respectare a indicatiilor producatorului privind domeniile de utilizare si punerea in opera, sistemele de ancorare/conectare fischer au o durata de viata cel putin egala cu durata de exploatare a elementului de constructie in care se instaleaza (minimum 50 de ani).

Sistemele de ancorare/conectare fischer nu necesita lucrari de intretinere.

In conditiile respectarii instructiunilor de transport si de depozitare prevazute, de la livrare pana la punere in opera, producatorul acorda o garantie de min. 10 ani pentru toate tipurile de sisteme de prindere fischer, cu exceptia agentului de fixare FIS V pentru care garantia este de 18 luni.

2.2.3. Fabricatia si controlul

Sistemele de prindere fischer se fabrica in unitatile de productie ale firmei FISCHERWERKE ARTUR FISCHER GmbH & Co.KG din Germania.

Produsele se fabrica dupa tehnologii avansate, proprii unitatii producatoare, care asigura parametrii ceruti si constanta calitatii.

Procesul de fabricatie este complet automatizat.

Conectorii metalici se executa fie din otel carbon de calitate superioara, zincat prin galvanizare, fie din otel inoxidabil tip A4.

Capsulele de sticla, respectiv flacoanele de plastic cu agentul chimic de fixare pentru conectori cu aderenta se confectioneaza in unitatea specializata a firmei producatoare.

Diblurile din material plastic se executa prin topirea materiei prime (poliamida) si injectarea acesteia, sub presiune, in matrite.

Produsle finite receptionate si ambalate se eticheteaza si se depoziteaza.

Procesul de stocare a sistemelor de prindere fischer este complet automatizat.

Controlul calitatii

Controlul calitatii se executa de-a lungul intregului proces de fabricatie si cuprinde controlul materiilor prime, controlul procesului tehnologic de executie si controlul produselor finite.

a) Controlul materiilor prime

La receptia materiilor prime se verifica existenta certificatelor de calitate din partea producatorului.

Se verifica caracteristicile tehnice de baza ale materialelor (tipul, aspectul, dimensiunea, duritatea, compozitia chimica, etc). Caracteristicile tehnice ale otelurilor se verifica in conformitate cu prevederile normei DIN EN 20898-01:98 pentru otel zincat si DIN ENV 20898-2:98 pentru otel inoxidabil.

b) Controlul procesului tehnologic de executie

In cursul fabricatiei se efectueaza un control permanent, asistat de calculator, dupa fiecare faza a procesului de executie.

Se controleaza sistematic, prin verificari si incercari, conformitatea caracteristicilor tehnice ale conectorilor in diferite faze de executie (aspect, forma, dimensiuni, filet, pelicula de protectie, rezistente mecanice etc.)

cu cele prevazute in fisele de executie.

b) Controlul procesului tehnologic de executie

In cursul fabricatiei se efectueaza un control permanent, asistat de calculator, dupa fiecare faza a procesului de executie.

Se controleaza sistematic, prin verificari si incercari, conformitatea caracteristicilor tehnice ale conectorilor in diferite faze de executie (aspect, forma, dimensiuni, filet, pelicula de protectie, rezistente mecanice, etc) cu cele prevazute in fisele de executie.

c) Controlul produsului finit

Controlul produselor finite se executa saptamanal, respectiv la o anumita cantitate (lot) realizata dintr-un tip de produs, pe esantioane luate la intamplare din lot.

La componentele metalice ale sistemelor de prindere se verifica:

- forma si dimensiunile realizate in raport cu cele prevazute, pentru toate piesele componente ale conectorului (conf. DIN ISO 8992:92 si DIN EN 20898:98);

- duritatea otelului (Brinell conform DIN 50351:90 si Vickers conform DIN ISO 50133:92);

- pelicula de acoperire cu zinc (conform DIN ISO 4042:99);

- dimensiunile si proprietatile mecanice ale pieselor complementare si accesoriilor metalice (conform DIN EN 10204:95).

La capsule si la flacoanele cu agent chimic de fixare se verifica:

- dimensiunile (volumul) si continutul capsulei/flaconului;

- vascozitatea si masa rasinii;

- aderenta rasinii (prin incercari pe probe de beton sau de metal).

La diblurile de plastic se face verificarea formei si dimensiunilor realizate in raport cu cele prevazute si depistarea unor eventuale defectiuni in materialul piesei.

Controlul intern al calitatii se executa dupa procedurile proprii ale producatorului integrate in sistemul de management al calitatii.

Producatorul are implementat un sistem de management al calitatii conform ISO 9001:2000. Sistemul este certificat de TV Management Service GmbH, Mannheim, cu nr. 12 100 20604/1 TMS din 08.12.2003.

Controlul extern se executa periodic de catre Institutul German pentru Tehnica Constructiilor - DIBT Berlin.

2.2.4. Punerea in opera

Punerea in opera a sistemelor de prindere fischer se face fara dificultati particulare, intr-o lucrare de precizie normala, efectuata de personal calificat in acest gen de lucrari

Montarea prinderilor se face conform proiectului de executie, intocmit de proiectantul lucrarii, in baza prevederilor din catalogul fischer sau din fisa tehnica de produs.

Sistemele de fixare fischer (mecanice, cu aderenta sau cu dibluri de plastic) se instaleaza in gauri, de regula cilindrice, practicate in suporturi si se fixeaza prin procedee diferite, in functie de tipul lor.

Inaintea operatiunii de fixare se executa lucrarile pregatitoare, care sunt valabile pentru toate sistemele de ancorare fischer, si care se prezinta in continuare.

Se verifica starea tehnica a elementului suport (clasa de rezistenta si starea de fisurare la betoane), care trebuie sa corespunda cerintelor prevazute pentru fiecare tip de conector fischer.

Gaurile pentru fixare se traseaza conform schitei din proiect.

In cazul in care punctele de fixare intalnesc armaturi din beton, executantul stabileste de comun acord cu proiectantul pozitia in care se muta aceste puncte.

Gaurile se executa de regula perpendicular pe suprafata elementului suport, la diametrele si adancimile prevazute in catalogul fischer pentru fiecare tip si marime de conector.

Pentru executia gaurilor se utilizeaza masinile de gaurit si burghiile speciale prevazute in fisa tehnica a produsului.

Adancimea gaurii realizate se verifica, dupa suflarea prafului, prin masurare cu un instrument special sau cu un sablon cilindric.

Inainte de instalarea conectorilor, gaurile se curata riguros de praf, cu jet de aer comprimat si cu o perie speciala care face parte din trusa fischer.

In gaurile astfel pregatite se instaleaza conectorii si se fixeaza prin procedeele prevazute pentru fiecare sistem de ancorare.

a)       Instalarea sistemelor de ancorare mecanica fischer

Instalarea sistemelor de ancorare mecanica

fisher se prezinta schematic in figurile 1-8 din

cap.4, Anexe.

Conectorii fischer Zykon FZA si FZEA se instaleaza in gauri cilindrice cu evazare (prag) la capat, executate cu burghiu special tip FZUB.

Fixarea conectorului FZA se face prin introducerea acestuia in gaura si deschiderea fortata a bucsei prin baterea acestuia spre capatul tronconic al prezonului cu uneltele speciale de lovire FZUE sau FZE dupa caz. Baterea se face fie cu ciocan de mana, fie cu o masina rotopercutanta.

Pentru realizarea unei fixari corespunzatoare, dupa lovire bucsa trebuie sa intre in gaura cel putin 1 mm de la suprafata betonului.

Conectorul FZEA, introdus in gaura, se fixeaza prin deschiderea fortata a mansonului prin baterea miezului tronconic din interiorul acestuia, fie cu piesa FZEM montata intr-o masina rotopercutanta, fie cu piesa FZED prin lovire cu ciocanul de mana.

Conectorii fischer FAN se instaleaza in gauri cilindrice. Conectorul se introduce in gaura, prin batere, trecand prin elementul care se fixeaza. Fixarea se realizeaza odata cu strangerea piulitei, prin tragerea spre exterior a prezonului cu capatul tronconic, ceea ce produce expansiunea colierului si impanarea acestuia in lacas.

Conectorii fischer FH; FHA; FBN; FB; FSA si SLM-N se instaleaza in gauri cilindrice, prin introducerea lor prin batere, dupa ce au fost trecute prin elementul care se fixeaza. Fixarea se realizeaza prin impanarea in lacas a bucsei sau colierului, dupa caz, prin tragerea spre exterior a corpului tronconic de expansiune, odata cu rotirea surubului, respectiv cu strangerea piulitei prezonului.

Elementele de ancorare fischer EA si EAS se fixeaza in gauri cilindrice prin baterea cu ciocanul a corpului de expansiune din interiorul mansonului, care produce deschiderea fantelor de la extremitatea interioara a mansonului si impanarea acestuia in lacas.

Baterea corpului de expansiune se face cu piesa EAW-H, pana cand, la conectorul EA reperul de pe manson ajunge la suprafata betonului.

Prinderile se realizeaza cu suruburi metrice, care trec prin elementul de fixat si se insurubeaza in masonul instalat in suport.

Conectorii fischer FNA se fixeaza in gauri cilindrice prin baterea cu ciocanul a conectorului trecut prin elementul care se fixeaza, pana cand reperul de pe conector ajunge la fata elementului.

b) Instalarea sistemelor de ancorare cu aderenta fischer

Instalarea sistemelor de ancorare cu aderenta fisher se prezinta schematic in figurile 9-11 din cap.4, Anexe.

Sistemele de ancorare cu aderenta fischer R cu conector cu capsula se instaleaza in suporturi de beton ( C 12/15) respectiv in piatra naturala compacta, prin fixarea tijei conectorului cu rasina sintetica in lacasuri cilindrice.

Inaintea instalarii conectorului se verifica:

- marimea capsulei cu rasina (RM) care trebuie sa corespunda cu diametrul tijei filetate din otel (RGM) prevazuta pentru prindere;

- continutul capsulei, care trebuie sa fie fluid la

temperatura mainii;

- gaurile cilindrice de fixare, care trebuie sa aiba dimensiunile corespunzatoare marimii capsulei, sa fie curate si pe cat se poate uscate.

In guara pregatita se introduce capsula cu rasina si apoi, prin rotopercutare, tija filetata utilizand o masina de insurubat prevazuta special pentru aceasta. Odata cu patrunderea in gaura tija filetata sparge capsula de sticla si amesteca componentele agentului de fixare (rasina sintetica, intaritor si nisp cuartos). Continutul capsulei este astfel stabilit ca sa umple complet golul cilindric pentru care este prevazut si sa iasa la suprafata elementului suport. Tija filetata introdusa in gaura nu se va misca pe durata de intarire a rasinii. Incarcarea conectorului, respetic fixarea elementelor, se face numai dupa trecerea timpului de intarire. Aceasta variaza in functie de temperatura mediului si este de 20 minute la temperatura peste + 20^oC; 30 minute intre + 10^oC - + 20^oC; 1 ora intre 0^oC - + 10^oC si 5 ore intre 0^oC - -5^oC.

Prinderea elementelor, prin care trece tija filetata, se face prin strangerea piulitei tijei pana se atinge valoarea momentului de instalare (prevazuta in fisa tehnica a produsului pentru fiecare marime de conector) masurata cu cheie dinamometrica.

Sistemul de ancorare cu aderenta fischer FHP cu conector cu capsula se utilizeaza pentru fixarea in suporturi de beton ( C 12/15) respectiv in piatra naturala compacta a barelor de otel beton profilate.

Fixarea conectorului se face, in gauri cilindrice practicate in suport dupa unghiuri diverse, prin

lipire cu un adeziv special bicomponent.

Inaintea instalarii conectorului se fac acele verificari ca si la conectorii fischer R. Barele de otel beton care urmeaza sa fie fixate se curata de ulei, grasimi sau de alte impuritati si se prevad cu un guler din carton care impiedica refularea adezivului din gaura in timpul introducerii barelor.

In gaura pregatita se introduc, de regula, doua capsule cu adeziv si apoi, prin baterea cu ciocanul, bara de otel beton. Prin inaintarea, prin batere, bara de otel beton sparge capsula de sticla si produce activarea

adezivului bicomponent si inceperea procesului de intarire.

Bara de otel se bate pana cand atinge fundul gaurii, apoi nu se va misca pe durata de intarire a adezivului. Durata de intarire variaza intre 20 minute si 5 ore, in functie de temperatura mediului, ca si la adezivul pentru conectorul fischer R.

Sistemele de ancorare cu aderenta fischer FIS V 360 S, FIS VS 150 C si FIS VS 100 P, cu conectori cu injectare se instaleaza atat in suporturi din materiale compacte (beton, piatra, cararmida, etc) cat si in suporturi din materiale cu goluri (caramida si bloc de zidarie cu goluri, corpuri de umplutura, etc). Conectorii se instaleaza in gauri cilindrice practicate in suport utilizand masini de gaurit si burghiuri adecvate materialelor suporturilor.

Inaintea instalarii conectorilor se verifica, dimensiunile, starea de curatenie si de umiditate a gaurilor. Montarea conectorului in lacasuri cu peretii umezi poate sa duca la reducerea capacitatii portante a conectorului.

Adezivul de fixare (rasina sintetica bicomponenta) se introduce, prin injectare, direct in gaura, in cazul suporturilor din materiale compacte respectiv intr-o teaca de sita speciala, fixata in prealabil in gaura, in cazul suporturilor cu goluri.

Pentru injectare se scoate capacul de plastic al flaconului cu adeziv si se monteaza, prin insurubarea pe gura flaconului, duza de amestecare. Se impinge adezivul din flacon, cu diferite dispozitive, care se amesteca si se activeaza in duza. Adezivul se considera activat daca la iesirea din duza prezinta o culoare gri uniforma.

Evacuarea adezivului, la conectorul FIS V 360S, se face cu pistoale de impingere speciale (tipurile FIS AK, FIS AP si FIS AM) care actioneaza direct flaconul cu adeziv cu doua compartimente in care se tin separat rasina si intaritorul.

Din flaconul FIS VS 150 C, adezivul se evacueaza cu un pistol de impingere obisnuit, prin intermediul unui piston de impingere care se ataseaza la flacon.

Din flaconul FIS VS 100 P, adezivul se evacueaza, fara pistol, prin invartirea cu mana a unui piston de impingere cu filet care se insurubeaza in flacon.

Adezivul se injecteaza in gaura respectiv in teaca, incepand de la capatul interior, prin intermediul duzei de amestecare.

Pentru punerea in opera, respectiv injectarea, temperatura flaconului trebuie sa fie de cel putin + 5^oC. Durata maxima de punere in opera a adezivului variaza in functie de temperatura flaconului si este de 13 minute la + 5^oC; 5 minute intre + 5^oC - + 20^oC; 4 minute intre + 20^oC - + 30^oC si 2 minute intre + 30^oC - + 40^oC pentru FIS V 360 S respectiv 20 minute la + 5^oC; 10 minute intre + 5^oC - + 20^oC; 6 minute intre + 20^oC - + 30^oC si 4 minute intre + 30^oC - + 40^oC pentru FIS VS 150 si FIV VS 100 P. Dupa umplerea cu adeziv se introduce in gaura, respectiv in teaca, tija conectorului (tija filetata din otel RGM sau bara de otel beton profilat). Tija se introduce, in masa adezivului prin miscari usoare de impingere si rotire, pana atinge fundul gaurii.

Pentru o fixare buna, dupa introducerea tijei trebuie sa rezulte exces de adeziv. Incarcarea conectorului, respectiv fixarea elementelor, se face numai dupa trecerea timpului de intarire a adezivului. Aceasta variaza in functie de temperatura suportului de fixare si este de 360 minute la - 5^oC; 180 minute intre - 5^oC - 0^oC; 90 minute intre 0^oC - + 5^oC; 45 minute intre + 5^oC - + 20^oC; 30 minute intre + 20^oC - + 30^oC si 25 minute intre + 30^oC - + 40^oC pentru FIS V 360 S respectiv 360 minute la 0^oC; 180 minute intre 0^oC + 5^oC; 60 minute intre + 5^oC - + 20^oC; 30 minute intre + 20^oC - + 30^oC si 25 minute intre + 30^oC - + 40^oC pentru FIS VS 150 C si FIS VS 100 P.

Prinderea elementelor pe suporturi se face, prin intermediul tijei conectorului, in diverse moduri, in functie de tipul si forma capatului de fixare a tijei (cu filet, carlig, ureche, inel, etc).

c) Sistemele de concetare cu diblu de plastic fischer SX, SXS si FUR combinate cu suruburi de otel se instaleaza in suporturi diverse, atat din materiale compacte cat si din materiale cu structura poroasa sau cu goluri (vezi figurile 12-14 din cap.4, Anexe).

Conectorii se instaleaza in gauri cilindrice practicate in suport cu unelte de gaurit adecvate materialelor suporturilor.

Conectorul cu diblu SX se instaleaza in doua moduri si anume, prin introducerea diblului direct in lacasul din suport, fara sa treaca prin elementul care se fixeaza, respectiv cu trecerea prin elementul de fixat. In primul caz gaura cilindrica se da direct in suport cu burghiul, se introduce in gaura, prin batere, diblul de plastic (SX sau SX-L) pana ce ajunge la nivelul suprafetei suportului si apoi se insurubeaza in diblu surubul trecut prin elementul care se fixeaza.

In al doilea caz, gaura cilindrica de fixare se realizeaza prin trecerea burghiului prin elementul care se fixeaza, asezat pe suprafata suportului. Diblul de plastic impreuna cu surubul se introduce in gaura, prin batere, pana ce diblul ajunge la nivelul suprafetei suporturlui. Fixarea se realizeaza prin insurubarea surubului care produce expansiunea si impanarea diblului in lacas (vezi schemele de instalare din Fig. 4 cap. 4 Anexe).

Conectorul cu diblu SXS se instaleaza in suport cu trecerea prin elementul care se fixeaza. Gaura de fixare in suport se executa prin trecerea burghiului prin elementul de fixat asezat pe suprafata suportului. Diblul impreuna cu surubul se introduce in gaura, prin batere, pana ce gulerul opritor al diblului ajunge in contact cu suprafata elementului care se fixeaza.

Fixarea se realizeaza prin insurubarea surubului in diblu care se impaneaza in lacas.

Conectorul cu diblu FUR se instaleaza ca si conectorul SXS, cu trecerea prin elementul care se fixeaza. Fixarea se realizeaza prin insurubarea surubului ceea ce produce expansiunea si deschiderea lamelelor diblului care astfel se impaneaza in lacas.

Sistemul de conectare cu diblu de plastic fischer DIPK/HPS combinat cu cui din material plastic se instaleaza in diverse suporturi, din materiale compacte sau cu goluri, si in special in beton celular.

Conectorul se fixeaza in gauri cilindrice, cu trecerea prin materialul (de izolatie) care se prinde pe suport. Diblul de plastic cu disc se introduce in gaura, apoi se introduce cuiul de plastic in diblu prin batai usoare. Fixarea se realizeaza prin baterea cuiului cu ciocanul pana ce discul se aseaza pe suprafata materialului de fixat (vezi schema de instalare din figura 15 din cap. 4, Anexe).

Masuri de protectia muncii

Lucrarile de instalare a sistemelor de ancorare/conectare fischer se executa in conditiile respectarii prevederilor de securitate a muncii impusa de norma specifica de protectia muncii pentru lucrari de constructii IM 006-1996 Vol. 27.

Se respecta cu strictete si urmatoarele masuri de protectie (in special la instalarea cu rasina sintetica a sistemelor de ancorare cu aderenta fischer):

- purtarea echipamentului de protectie adecvat: salopeta, sort, manusi, ochelari de protectie, masca impotriva prafului, etc;

- mentinerea curateniei la locul de executie si la locul de depozitare;

- asigurarea ventilatiei la locul de instalare;

- interzicerea surselor de foc deschis la punerea in opera a conectorilor fixati cu rasina;

- evitarea contactului rasinii cu pielea si mucoasele.

Pielea atinsa de rasina se spala imediat cu apa si sapun. In cazul atingerii mucoaselor se consulta imediat medicul.

Depozitarea sistemelor de prindere fischer se face in incaperi uscate, produsele ambalate fiind asezate pe rafturi, aranjate pe tipuri de conectori. Capsulele cu agentul chimic de fixare se depoziteaza in locuri racaroase, ferite de raze de soare si de surse de caldura, potrivit precizarilor producatorului.

2.3. Caietul de prescriptii tehnice

2.3.1. Conditii de conceptie

Sistemele de prindere fischer sunt concepute pentru fixarea elementelor de constructii structurale si nestructurale, suporturilor pentru inchideri, instalatii si accesorii tehnologice, izolatiilor, finisajelor, tamplariilor, etc, atat pe suporturi din materiale cu structura compacta cat si in cele cu structura poroasa sau cu goluri.

Sistemele de ancorare/conectare fischer sunt realizate conform prevederilor prescriptiilor germane si europene in vigoare privind sistemele de ancorare in beton (mecanica si cu aderenta) respectiv sistemele de conectare in suporturi cu structura poroasa si cu goluri.

Elementele componente metalice ale sistemelor de ancorare/conectare fischer sunt realizate in conditiile impuse de urmatoartele standarde germane in vigoare:

- DIN ISO 8992:92 si DIN EN 20898:98 - privind forma si dimensiunile pieselor componente ale conectorilor metalici;

- DIN EN 20898-01:98 si DIN ENV 20898-02:98 - privind caracteristicile tehnice ale otelurilor pentru piesele din otel zincat respectiv pentru cele din otel inoxidabil;

- DIN EN 10204:95 - privind caracteristicile tehnice ale otelurilor din care se executa piesele complementare si accesoriile conectorilor;

- DIN 1651:95 - privind conditiile de calitate pentru otelul cl. 5.8. din care se executa tijele filetate (RGM) zincate prin galvanizare;

- DIN ISO 3506:99 - privind conditiile de calitate pentru otelul tip A4 din care se executa tijele filetate (RGM) si suruburile de siguranta inoxidabile ale conectorilor cu dibluri de plastic;

- DIN ISO 4042:99 - privind conditiile de calitate pentru pelicula anticorosiva de zinc realizata prin galvanizare.

Prinderile realizate cu sistemele de ancorare fischer se calculeaza dupa metode moderne (modelul de calcul "CCD" elaborat in cadrul CEB) luand in considerare coeficientii partiali de siguranta corespunzatori diferitelor moduri de rupere.

La proiectarea prinderilor realizate cu sisteme de prindere fischer se respecta si prevederile reglementarilor tehnice romanesti in vigoare:

-STAS 10101/1-78 - "Actiuni in constructii. Greutati tehnice si incarcari permanente."

-CR 1-1-3-2005 - "Cod de proiectare. Evaluarea actiunii zapezii asupra constructiilor."

-STAS 10101/21-90 - "Actiuni in constructii. Incarcari date de zapada."

-P 100-1-04 - "Normativ pentru proiectarea antiseismica a constructiilor de locuinte, so-cial-culturale, agrozootehnice si industriale."

-ST 043/2001- "Specificatie tehnica privind cerinte si criterii de performanta pentru ancorarea in beton cu sisteme mecanice si metode de incercare."

-P 118-99 - "Normativ de siguranta la foc a constructiilor."

2.3.2. Conditii de fabricare

Sistemele de prindere fischer se fabrica de firma FISCHERWERKE ARTUR FISCHER GmbH & Co.KG din Germania in conformitate cu tehnologia de executie a producatorului.

Producatorul efectueaza controlul calitatii procesului de fabricare si a produsului finit dupa procedurile integrate in sistemul de management al calitatii certificat conform ISO 9001:2000

Se executa anual un control extern al produselor la un institut de specialitate, neutru.

2.3.3. Conditii de livrare

La livrare produsul este insotit de documentul de conformitate a calitatii cu Agrementul Tehnic eliberat pentru acesta, potrivit legislatiei in vigoare, de instructiunile de punere in opera si domeniul de utilizare, in limba romana.

Produsele fischer se livreaza numai in ambalaje originale (cutii de carton etichetate) in unitatile de ambalare precizate in fisa tehnica a produsului.

Transportul pieselor de prindere, ambalate in cutii, se face cu mijloace auto sau CF, asezate astfel incat sa fie ferite de deteriorari mecanice. Capsulele cu agentul chimic de fixare sunt ferite de raze de soare si de caldura excesiva, in timpul transportului.

Pentru depozitarea de lunga sau scurta durata producatorul va preciza conditiile de depozitare in documentele insotitoare ale produselor.

2.3.4. Conditii de punere in opera

Punerea in opera a sistemelor de prindere fischer se face pe baza unui proiect de executie si a prevederilor din catalogul fischer sau din fisele tehnice ale produselor.

Instalarea sistemelor de ancorare/conectare fischer se face in conformitate cu instructiunile de aplicare, cu unelte special prevazute in acest scop si cu respectarea stricta a masurilor de protectie prevazute de producator, indicate in fisele tehnice ale produselor.

La efectuarea lucrarilor de de instalare a sistemelor de prindere se respecta normele de tehnica securitatii muncii specifice acestui gen de lucrari, conform cu IM 006-97 "Norme specifice de protectia muncii pentru lucrari de zidarie, montaj prefabricate si finisaje in constructii" si prevederile C 300-94 "Normativ de prevenire si stingere a incendiilor pe durata executarii lucrarilor de constructii si instalatii aferente acestora".

Receptia lucrarilor se efectueaza in conformitate cu prevederile normativului C 56-85 "Normativ pentru verificarea calitatii si receptia lucrarilor de constructii si instalatii aferente".

Conditii

Calitatea produsului si metoda de fabricare, au fost examinate si gasite corespunzatoare si trebuie mentinute la acest standard pe toata durata de valabilitate a acestui agrement.

Oriunde se face referire in acest agrement la acte legislative sau reglementari tehnice, trebuie avut in vedere ca aceste acte erau in vigoare la data eliberarii acestui agrement.

Acordand acest agrement, Consiliul Tehnic Permanent pentru Constructii nu se implica in prezenta si/sau absenta drepturilor legale ale firmei de a comercializa, monta sau intretine produsul.

Orice recomandare relativ la folosirea in conditii de siguranta a acestui produs care este continuta sau se refera la acest agrement tehnic, reprezinta cerinte minime necesare la punerea sa in opera.

INCERC Filiala Cluj-Napoca raspunde de exactitatea datelor inscrise in Agrementul Tehnic si de incercarile sau testele care au stat la baza acestor date. Agrementele tehnice nu ii absolva pe furnizori si / sau pe utilizatori de responsabilitatile ce le revin conform reglementarilor legale in vigoare.

Verificarea mentinerii aptitudinii de utilizare a produsului va fi realizata conform programului stabilit de catre INCERC Filiala Cluj-Napoca (anual - se face verificarea aspectului, dimensiunilor si incercarea la tractiune a sistemelor de ancorare fischer mecanice, cu conectori cu aderenta si cu dibluri de plastic; rezultatele vor fi prezentate in rapoarte de incercari ).

Actiunile cuprinse in program si modul lor de realizare vor respecta actele normative si reglementarile tehnice in vigoare.

INCERC Filiala Cluj-Napoca va informa Consiliul Tehnic Permanent pentru Constructii de rezultatul verificarilor iar daca acestea nu dovedesc mentinerea aptitudinii de utilizare, va solicita CTPC declansarea actiunii de suspendare a agrementului tehnic.

Suspendarea se declanseaza si in cazul constatarii prin controale, de catre organisme abilitate, a nerespectarii mentinerii constante a conditiilor de fabricatie si utilizare ale produsului.

In cazul in care titularul de agrement tehnic nu se conformeaza acestor prevederi, se va declansa procedura de retragere a agrementului tehnic.

Agrement Tehnic elaborat anterior:

Sistemele de prindere fischer fabricate de firma FISCHERWERKE ARTUR FISCHER GmbH & Co.KG din Germania au agrement tehnic romanesc, AT 007-01/067-2003, elaborat de INCERC Filiala Cluj-Napoca, valabil pana la 31.07.2006.

- Produsul se realizeaza in aceleasi conditii tehnice de calitate care au fost specificate in agrementul tehnic nr.

Executia si controlul calitatii produsului se efectueaza dupa procedurile integrate in sistemul de management al calitatii al producatorului, certificat conform ISO 9001:2000, reactualizat in 2003 prin certificatul emis de TV Management Service GmbH, Mannheim, cu nr. 12 100 20604/1 TMS din 08.12.2003.

Titularul agrementului tehnic, firma SC PROFIX SRL, Cluj-Napoca a solicitat prelungirea agrementului tehnic existent.

In perioada de valabilitate a agrementului tehnic, titularul a facut dovada mentinerii aptitudinii de utilizare a sistemelor de prindere fischer

In perioada 2003-2006, sistemele de prindere fischer , au fost utilizate la peste 25 de obiective importante de constructii, fiind folosite atat la constructii noi, pentru montarea diverselor elementele de constructii si instalatii, cat si la lucrarile de reabilitarea si modernizarea constructiilor existente.

Sistemele de prindere puse in opera in perioada de valabilitate a agrementului tehnic, au avut o buna comportare in exploatare, fapt atestat de constatarile pe teren ale membrilor grupei specializate si de aprecierile date de utilizatorii produsului.

- Pe perioada de valabilitate a agrementului tehnic, beneficiarul acestuia are obligatia de a urmari comportarea in exploatare a produselor, conform legislatiei in vigoare.

SINTEZA INCERCARILOR DE LABORATOR

Incercarea la tractiune a sistemelor de prindere FISCHER

Tabelul 1

NOTA:

γ_{M E}= F_N / F_N^adm

γ_{M C} - coeficient de siguranta pentru conectori din otel la cedare prin smulgerea conectorului

γ_{M S} - coeficient de siguranta pentru conectori din otel la cedare prin ruperea prezonului

γ_MP - coeficient de siguranta pentru conectori cu diblu de plastic

CLASA DE COMBUSTIBILITATE SI REZISTENTA LA FOC A

SISTEMELOR DE PRINDERE fischer

Tabelul 2

NOTA:

valoarea rezistentei la foc difera in functie de marimea conectorului conform indicatiei din certificatul VdS

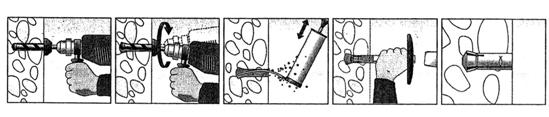

Sistem de ancorare mecanica Fischer - Zykon FZA

Schema de instalare

Fig. 1.

Sistem de ancorare mecanica Fischer - Zykon FZEA

Schema de instalare

Fig. 2.

Sistem de ancorare mecanica Fischer - FH

Schema de instalare

Fig. 3.

Sistem de ancorare mecanica Fischer - FBN

Schema de instalare

Fig. 4.

Sistem de ancorare mecanica Fischer - FSA

Schema de instalare

Fig. 5.

Sistem de ancorare mecanica Fischer - SLM

Schema de instalare

Fig. 6.

Sistem de ancorare mecanica Fischer - EA

Schema de instalare

Fig. 7.

Sistem de ancorare mecanica Fischer - FNA

Schema de instalare

Fig. 8.

Sistem de ancorare Fischer-R, cu conectori cu capsula

Fig. 9.

Sistem de ancorare Fischer-FHP, cu conectori cu capsula

Fig. 10.

Sistem de ancorare Fischer-FIS V si FIS VS, cu conectori cu injectare

Fig. 11.

Sistem de conectare Fischer-SX, cu diblu de plastic si surub de otel

Fig. 12.

Sistem de conectare Fischer-SXS, cu diblu de plastic combinat cu surub de otel

Fig. 13.

Sistem de conectare Fischer-FUR, cu diblu de plastic combinat cu surub de otel

Fig. 14.

Sistem de conectare Fischer-DIPK/HPS, cu diblu de plastic combinat cu cui de plastic

Fig. 15.

Extrase din procesul verbal nr. 97 din 28.06.2006 al sedintei de deliberare a Grupei Specializate

Grupa specializata nr. 1, compusa din Presedinte dr. ing. Mircea PASTRAV, raportor ing. Carol ENYEDI, membri dr.ing. Liana TEREC, ing. Mihai FILIP, ing. Carmen DICO, a examinat Dosarul Tehnic preliminar prezentat de firma SC PROFIX SRL Cluj-Napoca, referitor la prelungirea agrementului tehnic nr. 007-01/067-2003, rezultatele incercarilor de laborator, rezultatele verificarilor efectuate pe teren si proiectul de Agrement Tehnic nr. 007-01/100-2006 privind produsul "SISTEME DE PRINDERE fischer" si a facut urmatoarele observatii:

- Firma SC PROFIX SRL Cluj-Napoca, titularul agrementului tehnic, abilitat de producator pentru comercializarea produsului in Romania, a solicitat prelungirea agrementului tehnic existent. Documentele prezentate in Dosarul tehnic preliminar motiveaza aceasta solicitare.

- Incercarile si verificarile efectuate in perioada 2005-2006, la INCERC Filiala Cluj-Napoca, pe esantioane de sisteme de prindere fischer, atesta mentinerea calitatii si aptitudinii de utilizare a acestora, caracteristicile tehnice determinate experimental fiind conforme cu cele prevazute in catalogul produsului.

- Inspectiile tehnice efectuate la locurile de aplicare a sistemelor de prindere fischer si aprecierile date de utilizatori dovedesc buna comportare in exploatare a acestor produse.

- Fiecare livrare de produs fischer este insotita de instructiunile de punere in opera si domeniul de utilizare, redactate in limba romana.

-Lucrarile de instalare a sistemelor de prindere fischer se executa conform instructiunilor si cu unelte specificate de producator, de catre personal calificat in executia lucrarilor de ancorare in beton cu sisteme de impanare mecanica si cu aderenta respectiv a prinderilor, in diverse suporturi, cu conectori cu diblu de plastic

Luand in considerare cele mentionate mai sus, Grupa Specializata propune aprobarea de catre C.T.P.C. a agrementului tehnic, prelungit, nr. 007-01/100-2006 "SISTEME DE PRINDERE fischer " pe o perioada de 3 ani.

Dosarul tehnic al agrementul tehnic nr. 007-01/100-2006 continand 48 pagini face parte integranta din prezentul agrement tehnic.

Membrii grupei specializate:
