Editarea schemelor electronice

1. Plasarea componentelor

In cazul editarii unei scheme este necesar pornirea aplicatiei Capture CIS si creerea unui nou proiect (Meniul File se selecteaza New cu optiunea Project) Figura 1.



Figura 1 Crearea unui nou proiect

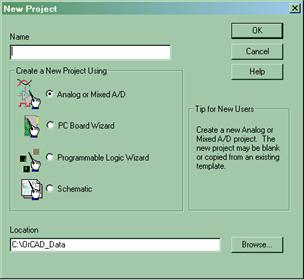

Proiectul trebuie sa aiba : un nume (campul Name) ; calea catre directorul in care se doreste salvarea proiectui (campul Location). In functie de tipul proiectului se poate elege una din optiunile de mai jos si se da OK:

Analog or Mixed Signal Circuit Wizard - aceasta permite editarea de scheme analogice sau digitale, simularea acestor scheme precum si crearea fisierului de legatura *.mnl necesar realizarii cablajului;

PC Board Wizard - permite editarea de scheme si crearea fisierului *.mnl;

Programmabile Logic Wizard - permite proiectarea unui dispozitiv CPLD sau FPGA;

Schematic - permite doar editare de scheme electronice. (Figura 2)

Figura 2 - Tipurile de proiect

Daca se doreste creerea unui proiect nou, independent se selecteaza optiunea Create a blank project.

Barele de unelte din fereastra de Capture CIS contine meniurile si butoanele din figura

Figura 3 - Bare de unelte

Butoanele prezentate au urmatoare semnificatie :

Create document - permite creearea unui nou document de tip schema asociat proiectului curent ;

Open document - permite deschiderea unui document de tip schema asociat proiectului curent ;

Save document - permite salvarea unui document ;

Print - printarea unui document ;

Cut to clipboard - decuparea unei portiuni selectate din schema ;

Copy to clipboard - copierea unei portiuni selectate din schema ;

Paste from clipboard - lipirea portiunii selectate din schema ;

Undo - anularea ultimei actiuni;

Redo - revenirea la actiunea anulata cu Redo ;

Place part - selectia componentelor din schema;

Zoom in - marirea documentului;

Zoom out - micsorarea documentului;

Zoom to region - marirea unei zone selectate;

Zoom to all - vederea intregii scheme editate;

Design rule check - verifica regulile electrice;

Create netlist - creaza lista de legaturi (*.mnl);

Cross reference parts - creaza un fisier (*.xrf) care contine informatii despre componentele din schema (tip, valoare, referinta, biblioteca din care a fost incarcata)

Bill of materials - genereaza lista de componente;

Project manager - deschide fereastra manager a proiectului;

Help - activeaza fereastra cu informatii ajutatoare;

New Simulation Profile - creaza un nou profil (tip) de simulare;

Edit Simulation Settings - permite modificarea parametrilor de simulare;

Run PSpice - porneste simularea PSpice;

View Simulation Results - afiseaza fereastra cu rezultatele simularii;

Voltage/Level Marker - permite selectarea tensiunilor din noduri, care se doresc afisate in fereastra cu rezultatele simularii;

Voltage Differential Marker(s) - permite selectarea diferentelor de tensiuni care se doresc afisate in fereastra cu rezultatele simularii;

Current marker - permite selectarea curentilor prin componente, care se doresc afisate in fereastra cu rezultatele simularii;

Power Dissipation Marker - permite selectarea puterilor dissipate pe componente, care se doresc afisate in fereastra cu rezultatele simularii;

Enable Bias Voltage Display - afiseaza in schema tensiunile din noduri;

Enable Bias Current Display - afiseaza in schema curentii prin componente;

Enable Bias Power Display - afiseaza in schema disipate in componente componente;

Select - permite selectarea componentelor;

Place Part - permite cautarea si selectarea componentelor in biblioteci;

Place wire - permite trasarea legaturilor electrice intre componente;

Place net alias - permite amplasarea de etichete pentru noduri (nodurile cu aceeasi eticheta sunt conectate electric si pot fi regasite in lista de semnale cautate pentru afisare);

Place bus - permite amplasarea de magistrale de semnale;

Place junction - permite amplasarea de noduri;

Place bus entry - amplaseaza intrarile in magistrala de semnale;

Place power - permite amplasarea de alimentare ;

Place ground - permite amplasarea masei, a referintei de 0V pentru simularea PSpice;

Place hierarchical block - permite proiectarea cu blocuri erarhice;

Place port - amplaseaza porturi de intrare/iesire din/catre blocurile erarhice ;

Place text - permite scrierea de comentarii.

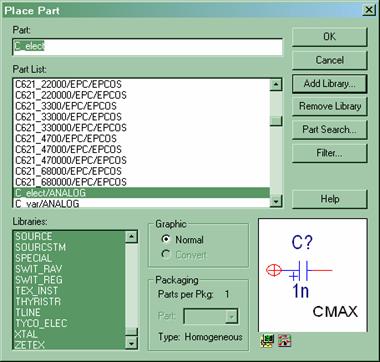

Pentru amplasarea componentelor se bifeaza butonul Place Part si va aparea fereastra din figura 4.

Figura 4 - Fereastra Place Part

Incarcarea librariilor se face prin selectarea butonului Add Libray si de la locatia: C:OrCadtoolscapturelibraryPSpice se selecteaza toate bibliotecile (ctrl+a) si se incarca. Aceste biblioteci vor fi vizibile in lista Libraries din stanga jos a ferestrei. Componentele continute in aceste biblioteci se gasesc in lista din centrul ferestrei intitulata Part List.

In partea drepta jos a ferestrei apare simbolul componentei selectate si sub simbol nici una, una sau doua iconite. Prima simbolizeaza existenta modelului de simulare PSpice iar ce de a doua existenta amprentei componentei pentru utilizarea la realizarea cablajului.

Cautarea unei componente se face prin selectarea tuturor bibliotecilor si scrierea denumirii componentei in campul Part.

Dupa selectarea componentei, aceasta se amplaseaza in schema, putandu-se roti (R de pe tastatura sau clik dreapta de mouse si optiunea Rotate), rasturna vertical/orizontal (V/H sau clik dreapta de mouse si optiunea Mirror Horizontally/ Mirror Horizontally)

2. Editarea componentelor

Editarea componentelor poate se face prin dubla selectare a componentei cu butonul din stanga al mousului sau prin buton dreapta cu optiunea Edit Propeties.

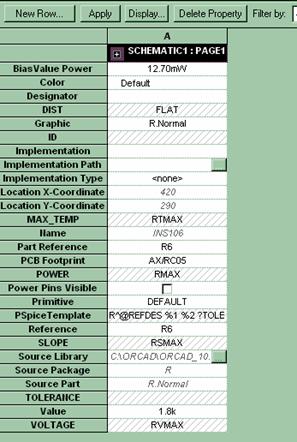

Va aparea o fereastra cu toate propietatile componentei ca in Figura 5.

Se va completa in campul Value valoarea dorita pentru rezistenta.

O alta posibilitate de editare a valorii este prin dubla selectare cu butonul stang al mousului a parametrului dorit, afisat in vecinatatea componentei. In cazul de fata a valorii de 1.8k. Apoise completeaza noua valuare.
