Echilibre
de faza in sisteme tricomponente lichid-vapori
Studiul
echilibrelor lichid-vapori in sisteme
tricomponente necesita cunoasterea
fazelor coexistente precum si a dependentei temperaturii de fierbere de
compozitia la echilibru. Daca corpurile
sunt miscibile in orice proportie, atat in faza solida cat si in faza de
vapori, diagramele izobare pot fi reprezentate tot prin prisme triunghiulare.
Prin sectiuni ale prismelor se pot pune in evidenta coexistenta fazelor la
echilibru. In sistemele ternare pot apare si doi sau trei azeotropi binari
precum si un azeotrop ternar. Presupunand existenta unui azeotrop cu
minim ca in figuara 8.39, intre
componentii C1 si C2, pe suprafata de fierbere se
inregistreaza curba de separare C3A care apare ca o rigola de
scurgere si imparte intreaga suprafata in zone de distilare. In figura 8.39 se remarca doua campuri de distilare.
Daca numai un cuplu binar din cei trei componenti formeaza un azeotrop, curba
de separare C3A uneste componentul C3 cu azeotropul
format intre C1 si C2.

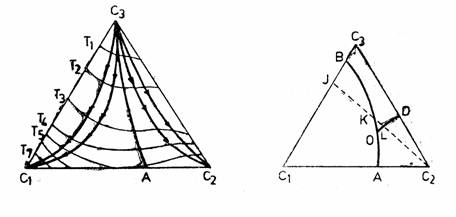

Figura 8.39 Izoterme de distilare in ternar Figuara 8.40 Sistem cu trei azeotropi binari C1 toluen; C2 xilen; C3= benzen -A- (C1+C2)
; -B- (C2+C3); -C-
(C1+C3)
Traiectoriile de vaporizare pornesc din C3
si ajung fie la C1, fie
la C2. Un amestec situat la dreapta curbei C3A nu va conduce prin distilare la componentul C1 pur, se va obtine succesiv C3,
azeotropul (C1+C2) si C2.
Un amestec situat la stanga curbei de separare nu
poate conduce la componentul C2 pur si se obtine, in urma distilarii, succesiv componentul C3,
azeotropul (C1+C2) si componentul C1. Daca
sistemul ternar admite doi azeotropi binari, curba de separare uneste punctele
reprezentative ale compozitiilor celor doi azeotropi si nu trece prin nici unul
din virfurile triunghiului Gibbs. Intr-un astfel de caz nu se poate obtine,
prin distilarea ternarului, decat un singur component pur.
In
figura 8.40 se evidentiaza trei
azeotropi binari intre care (C1+C2) ; (C2+C3); (C1+C3), a caror compozitie este in punctele A, B si
D. Curbele de separare se intalnesc in punctul O, care indica existenta unui
azeotrop ternar, la o temperatura data, cu toate caracteristicile
azeotropurilor binare. De exemplu daca azeotropul binar apa+alcool etilic este
reprezentat de punctul B si daca compozitia acestui binar este J, separarea
alcoolului se realizeaza prin adaos de benzen. Urmand dreapta JC2,
se trece prin K in campul de distilare al alcoolului.
Apa este antrenata in azeotropul ternar, constituit din 18,5%
alcool, 75,4% benzen si 7,4% apa, la 64,9 oC, iar excesul de benzen
trece cu o alta parte de alcool in azeotropul binar: 32,4% alcool + 67,6%
benzen, la 68,2 oC.
Daca nu s-a
adaugat benzen in exces, se obtine ca o coada de distilare, etanol pur. La
adaosul de benzen nu trebuie sa se depaseasca proportia indicata de punctul L
pentru ca distilarea sa conduca la vapori ai azeotropului ternar si la benzen,
ca reziduu.
In figura 8.41 este reprezentata
diagrama izobara a unui sistem ternar de corpuri miscibile atat in faza lichida
cat si in faza de vapori. In proiectie apare mai evidenta coexistenta fazelor
la echilibrul dintre faze.

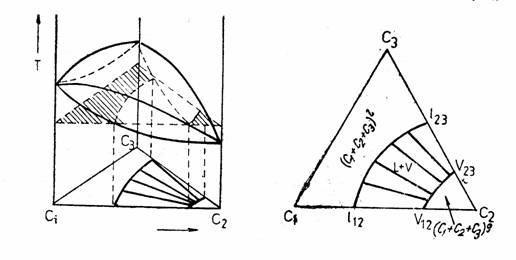

Figura 8.41 Diagrama izobara lichid-vapori Figura 8.42 Sectiune izoterma la diagrama a unui sistem ternar la fierbere lichid
vapori
Curbele l12 - l23
si V12-V23 leaga
punctele de coexistenta dintre lichidul si vaporii ternarului. Intre domeniile
omogene, reprezentate de o faza de gaz si o faza lichida, se interpune domeniul
eterogen al lichidului si vaporilor, ca in figura 8.42.
