Amplificatoare de microunde
de banda ingusta
Desfasurarea lucrarii
1.Se va proiecta un amplificator de banda ingusta cu un tranzistor , avand urmatoarea
specificatie:
a) amplificarea de transfer GT = 10 dB
b) frecventa nominala f =12,5 GHz
c) impedanta sistemului Z
d) tehnologia de realizare: microstrip , pe substrat de alumina 96% cu grosimea
H = 0,635 mm , metalizat_ cu aur , grosimea metalizarii 9 μm ,distanta dintre substrat
si ecranul superior HU = 10 mm
Alegerea tranzistoarelor :

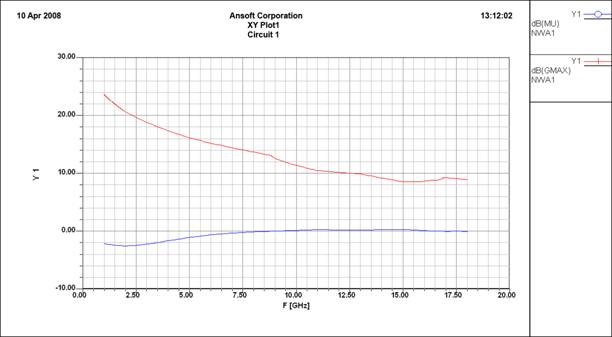

a) F101704B Gmax = 10.04 db Mu=0.19
Castig (la frecventa nominala 12.5 GHz) : 10 dB
Domeniu de stabilitate : 9-17 GHz

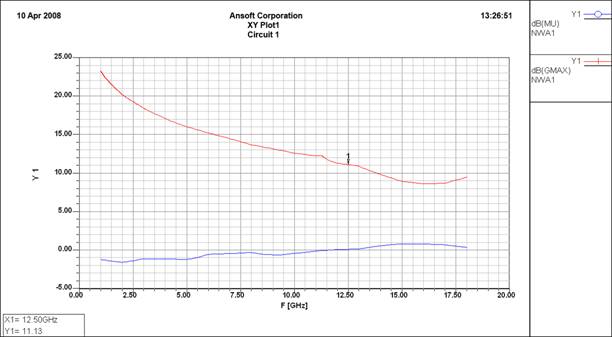

b) F130363A Gmax=11.13 db Mu=0.16 db
Castig (12.5 G ) : 11.3 dB
Domeniu de stabilitate : 11-18 GHz

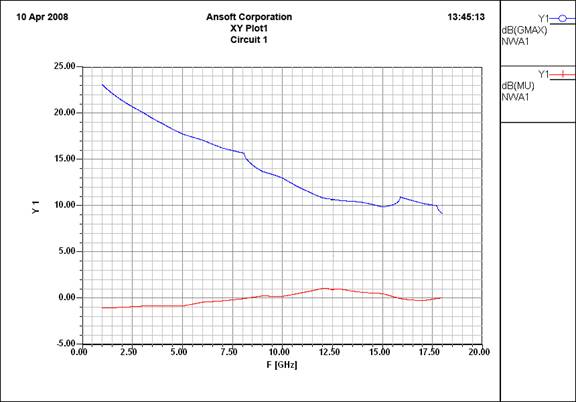

c) F261005B Gmax=10.71 db Mu=1.03 db

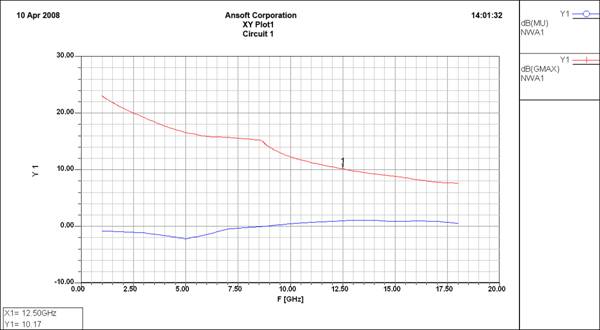

d) F265505b Gmax=10.17 db Mu=0.99db
Castig=10.17dB;
Domeniu de stabilitate: 9-18GHz;
Se poate observa ca tranzistorul ales indeplineste conditiile de stabilitate si de castig la fercventa de lucru.
II ) Proiectarea circuitului de decuplare a polarizarii
Proiectarea se face cu doua tronsoane de lungime λ/4 care sunt menite sa separe calea de semnal de calea de alimentare furnizand o impedanta mare de intrare care pusa in parallel cu linia de transmisie sa nu o perturbe :
Se proiecteaza cele doua linii , una de impedanta mai mare decat Z0=50Ω. Se aleg impedantele liniilor la limitele tehnologice ale tehnologiei microstrip : Zc1=10 Ω si Zc2=80 Ω,
w=0.2mm cu butonul
analyse rezulta Zo=79.5265 Ω
Z0=10 Ω cu butonul sintesys
rezulta w=676264 mm
Zo=50 cu sintesys rezulta w=0.6531 mm

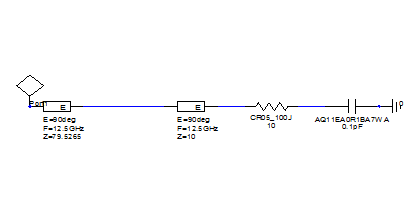

In final circuitul va fi :

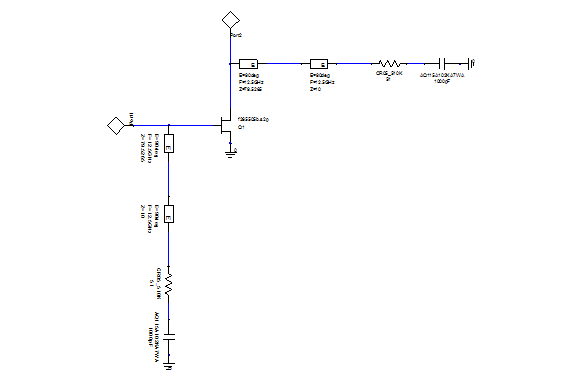

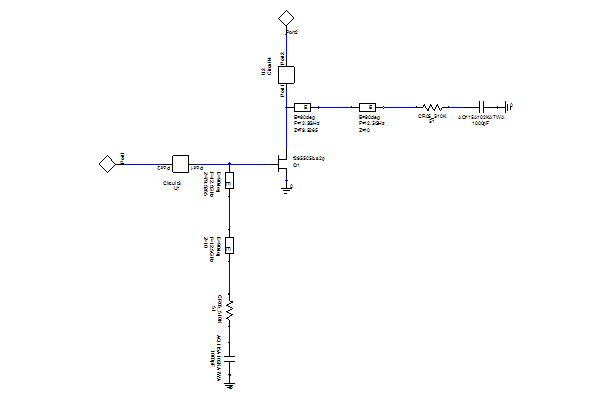

Se completeaza schema de principiu , conectand la intrarea si la iesirea tranzistorului circuitele de polarizare si se analizeaza factorul de stabilitate al noii structuri astfel obtinute

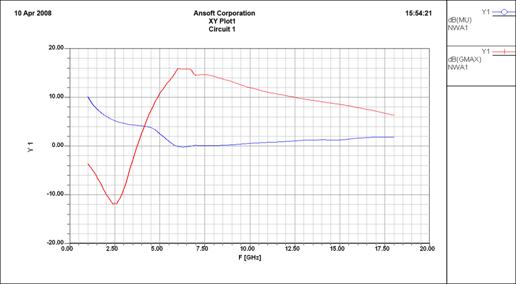

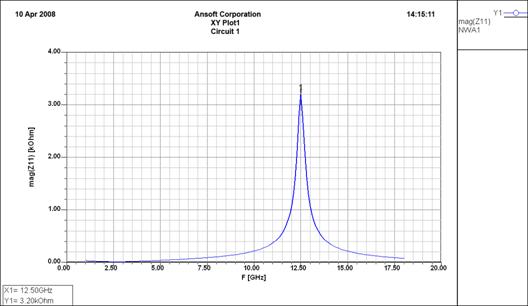

O analiza in frecventa a circuitului de mai sus :
Confirma ca la frecventa de lucru tranzistorul are un castig mai mare de 10dB, iar domeniul de stabilitate este imbunatatit de circuitul de polarizare ( rezistorul fiind menit sa asigure stabilitatea tranzistorului si in afara domeniului de lucru ).
III) Circuite de adaptare :

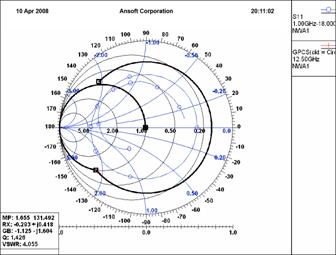

Circuitele de adaptare vor formate din linii derivatie , iar adaptarea va fi facuta pentru transfer maxim de putere deci pe complex conjugatele Γs si Γg care sunt cunoscute.
Generator : Sarcina:

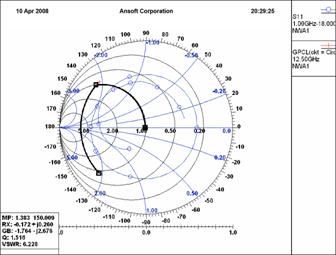

Se obtin lungimile electrice pentru cele doua tronsoane:
L1g=135 deg (scurt) L1s= 42.5deg
L2g=113.6 deg (gol) L2s= 66.7deg
Cele doua circuite de adaptare vor fi:
Spre generator: Spre sarcina:
Schema completa a trenzistorului cu circuitele de adaptare si cele de polarizare :

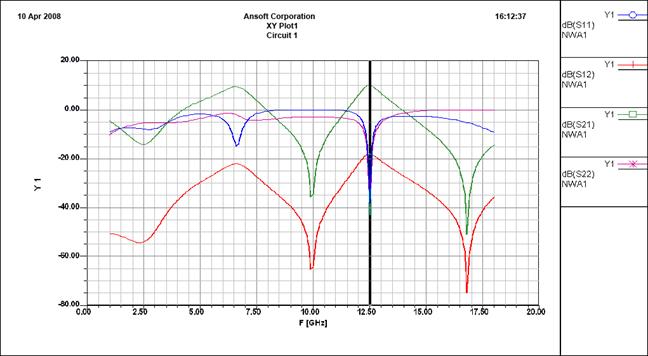

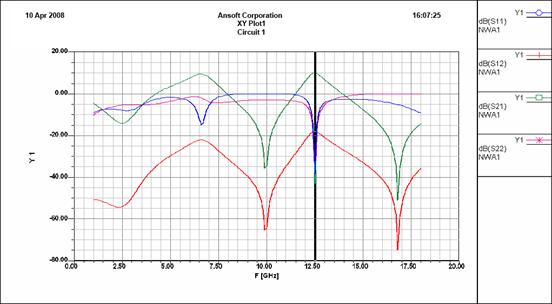

Analiza in frecventa a
circuitului se va face pentru determinarea
parametrilor S la portile noii structuri:
S11=-36.98 db
S12 =-18.00 db
S21=10.03 db
S22=-34.76 db

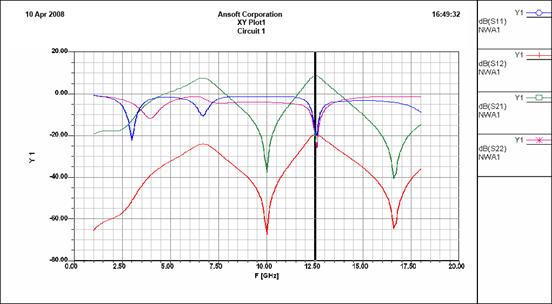

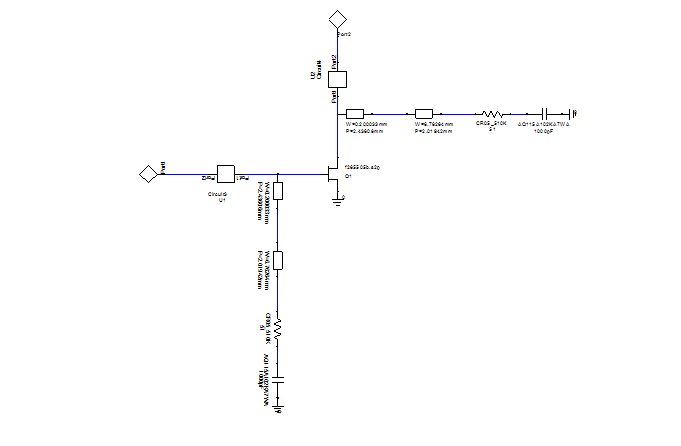

Se editeaza schema de principiu finala , utilizand tronsoane de linie microstrip , care se proiecteaza cu ajutorul optiunii "TRL - Microstrip Single" din meniul "Circuit".
Se adauga la intrarea si la iesirea amplificatorului cate un condensator de blocare a componentei continue CB = 1pF (Vendor). Se analizeaza din nou si se noteaza parametrii amplificatorului la frecventa nominal
Se compara cu rezultatele obtinute la amplificatorul cu linii ideale
S11=-38.04 db
S12= -18.05 db
S21= 9.98 db
S22=-33.25 db

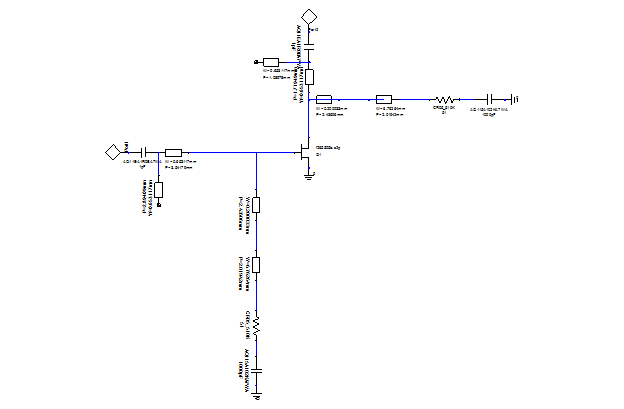

Circuitul in TRL cu condesator de 1 pf la intrare

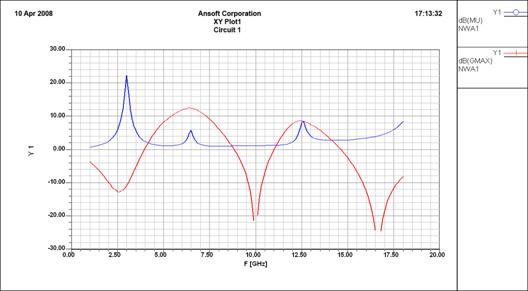

Analiza stabilitatii amplificatorului de banda ingusta va da
:
Se observa ca amplificatorul este stabil in tot domeniul de analiza, iar castigul la frecventa de lucru este : 8.57 dB
