CONDENSATOARE

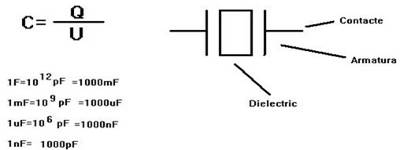

Condensatorul electric este o componenta electronica compusa din doua  armaturi conductoare despartite printr-un dielectric (izolator). El are propietatea de a acumula sarcini electrice. La conectarea lui la o sursa de curent continuu, pe armaturi apar sarcini de valori egale si de semn contrar, care raman si dupa deconectarea sursei. Cantitatea de electricitate care se acumuleaza pe armaturile unui condensator depinde de dimensiunile gometrice ale condensatorului si de tensiunea aplicata. Capacitatea (C)) este raportul dintre cantitatea de electricitate (Q) si diferenta de potential (U)
Capacitatea unui condensator plan in vid depinde numai de dimensiunile sale geometrice, si e data de relatia

Unitatea de masura a capacitatii este F--- faradul, submultipli faradului sunt
mF --milifarad
uF --microfarad
nF --nanofarad
pF --picofarad

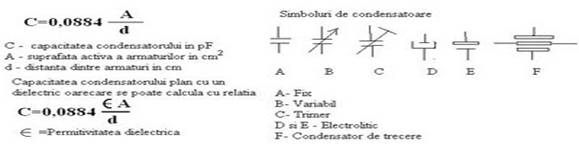

Calculul capacitatii in vid, si cu dielectric oarecare

Condensatoarele sint de doua  tipuri  FIXE  SI VARIABILE

In functie de dielectricul folosit, sunt de mai multe feluri.

Cu aer si gaze

Cu dielectric solid neorganic - Mica, ceramica, sticla, sticla-email, stical-ceramica

Cu dielectric solid organic - Hartie, pelicule sintetice (polistiren, mylar, teflon)

Cu dielectric din oxizi - electrolitice cu aluminiu, si cu tantal

Toleranta condensatoarelor este cuprinsa intre valorile 5% - 10% - 20%

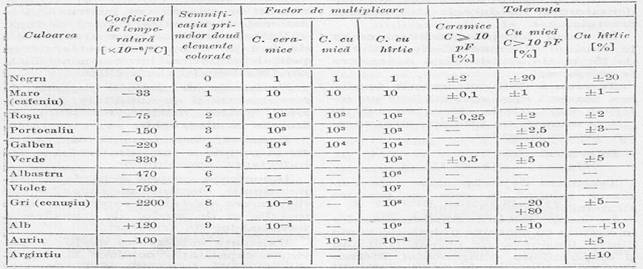

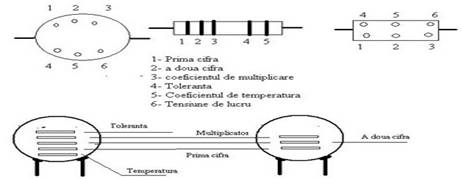

CODUL CULORILOR LA CONDENSATOARE

REZISTENTA DE IZOLATIE

Aceasta se caracterizeaza prin curenti de scurgere sau de fuga, intre armaturi, si intre armaturi si carcasa

Valoarea cea mai mare o au condensatoarele cu pelicule sintetice, iar cea mai mica cele electrolitice.

Ea depinde de temperatura si umiditate. La cresterea acestor marimi rezistenta de izolatie scade.

FRECVENTA MAXIMA PINA LA CARE SE POT UTILIZA UNELE CONDENSATOARE

Condensatoare cu capacitate variabila (gabarit redus)

300 / 400 MHZ

Condensatoare cu capacitae variabila (gabarit mediu)

50 / 100 MHZ

Condensatoare cu hirtie de mare capacitate

1 / 2 MHZ

Condensatoare cu hirtie dimensiuni medii (corp cilindric)

10 MHZ

Condensatoare cu hirtie dimensiuni mici (corp cilindric)

50 / 100 MHZ

Condensatoare ceramice tubulare (gabarit redus)

50 / 100 MHZ

Condensatoare ceramice tubulare (gabarit mic)

150 / 200 MHZ

Condensatoare ceramice disc (gabarit mediu)

200 / 500 MHZ

Condensatoare ceramice disc (gabarit mic)

2000 / 3000 MHZ

Condensatoare electrolitice cu aluminiu

0,01 MHZ

Condensatoare electrolitice cu tantal

1 / 2 MHZ

INDUCTANTA PROPRIE

Pe linga capacitate, condensatorul poseda si inductanta, care depinde de dimensiunile condensatorului, de dispunerea in raport cu corpul metalic, si de modul de conectare a terminalelor, de armaturi

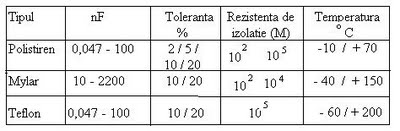

CARACTERISTICI ALE UNOR TIPURI DE CONDENSATOARE CU PELICULE DIN MATERIAL PLASTIC

Valorile normalizate ale condensatoarelor, in functie de cod si toleranta multuplicate cu multipli lor zecimali
COD E24 Toleranta 5% COD E12 Toleranta 10% COD  E6  Toleranta 20%
