Diode Semiconductoare

In lucrare sunt masurate caracteristicile statice ale unor diode semiconductoare, rezulatatele fiind comparate cu relatiile analitice teoretice. Este, de asemenea analizata comportarea diodelor in regim dinamic, semnal mic, joasa frecventa.

Dioda semiconductoare

Diodele semiconductoare studiate in aceasta lucrare sunt dispozitive formate dintr-o jonctiune p-n. Relatia de legatura intre curent si tensiune pentru o dioda semiconducoare este:

(1)

unde - curentul de saturatie al diodei

- coeficient care ia valori intre 1 si 2

Polarizarea directa

Pentru dioda este polarizata direct si curentul depinde exponential de tensiune:

(2)

Se masoara de fiecare data tensiunea V_D si se calculeaza curentul:

pentru doua diode:

Reprezentand grafic putem aproxima caracteristica diodei ca fiind liniara: pentru

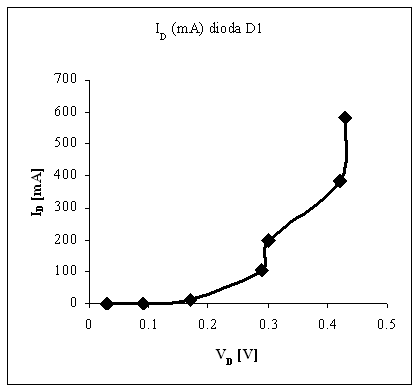

Pentru D1:

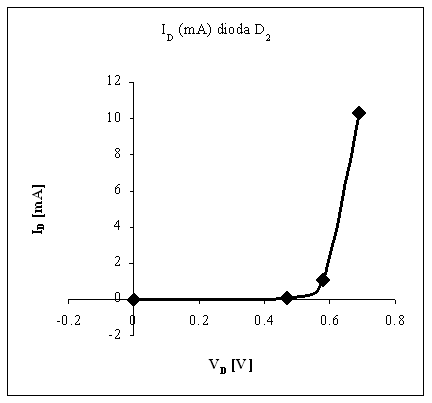

Si pentru D2

Pentru D2

Se determina pentru fiecare dioda si stiind ca si in ecuatia de forma si tinand cont de faptul ca tensiunea este exprimata in volti iar curentul in miliamperi.

Pentru dioda D1

      = 0,25 V

      = 0,14 W

Pentru dioda D2

      = 0,52 V

      = 10,8 W

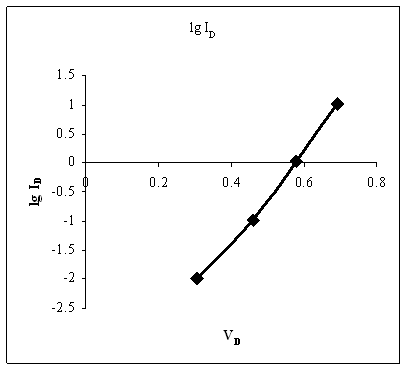

Reprezentarea la scara logaritmica a dependentei pentru :

Pentru :

Se pot determina pentru fiecare dioda :

prin extrapolare pana la

- prin calcularea contrapantei

- prin citirea de pe zona curba a graficului a 3 perechi de coordonate (I_D, V_D) alese astfel incat :

Si prin aplicarea formulei:

Se obtin rezultatele :

Pentru D₁: Io = -1 mA

g=1,372

Pentru D₂: Io = -2,2 mA

g = 1,65

Pentru , in configuratia:

curentul care trece prin dioda este:

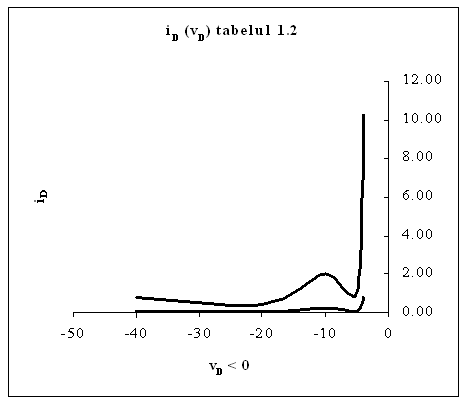

Caracteristicile pentru D₁ si D₂;

Dioda stabilizatoare de tensiune

In polarizare inversa curentul invers prin dioda poate sa nu depinda de tensiunea inversa aplicata (diode cu germaniu) sau sa creasca odata cu tensiunea (diode cu siliciu). La o anumita valoare a tensiunii inverse aplicate (tensiunea de stapungere) poate apare efectul Zener sau fenomenul de multiplicare in avalansa care se manifesta printr-o crestere abrupta a curentului.

Faptul ca in strapungere tensiunea la bornele diodelor este practic constanta, a condus la utilizarea lor ca diode stabilizatoare de tensiune (Zener). Pentru a putea fi insa utilizate in practica, in proiectarea si constructia diodelor stabilizatoare se iau in considerare o serie de aspecte specifice.

Proprietatile de stabilizare ale unei diode pot fi apreciate prin valoarea rezistentei dinamice:

Se masoara V_Z si se calculeaza I_Z= - I_D cu relatia:

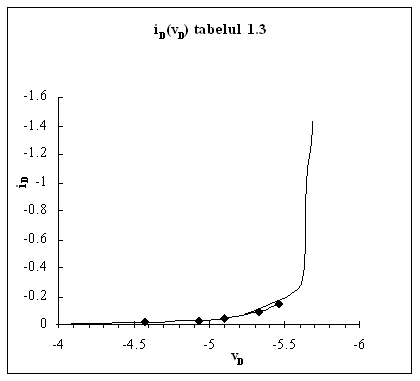

Caracteristica pentru D₃: (pentru k=)
