Excentricul element al mecanismului de fixare

Excentricul este un element component al mecanismelor de fixare al dispozitivelor. El este utilizat ca urmare al avantajelor care le are:

Dezvoltarea unor forte de fixare similare actionarilor hidrostatice;

Rapiditatea de realizare a fortelor de strangere.

Din punct de vedere constructiv excentricul este o cama, cel mai frecvent in constructie plana, care are o suprafata activa si o articulatie in jurul careia poate fi rotit. In functie de forma suprafetei active, excentricii in constructie plana pot fi:

circulari,

spirali,

dupa alte curbe plane.

Deoarece cel mai raspandit este excentricul circular, acesta va fi analizat in continuare.

Excentricul circular

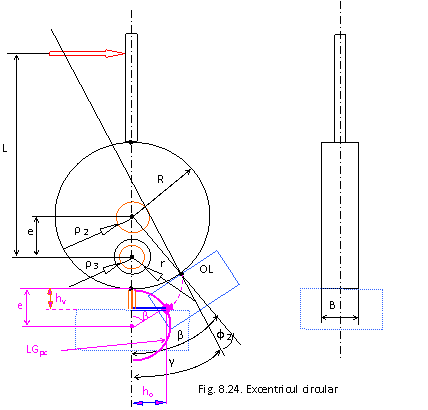

Din punct de vedere constructiv excentricul circular, prezentat in figura 8.24, se compune din:

Parametri constructivi:

suprafata activa, care este o suprafata cilindrica;

R, raza suprafetei active;

articulatia excentricului, dispusa excentric fata de suprafata activa;

r, raza articulatiei;

e, excentricitatea;

L, lungimea parghiei de actionare;

B, latimea suprafetei active a excentricului.

Parametri functionali (excentricul in functiune):

β , unghiul de contact al excentricului cu obiectul de lucru (OL);

φ₂, unghiul de frecare intre excentric si OL;

ρ₂, raza cercului de frecare a suprafetei active, corespunzatoare unghiului de frecare φ₂, ;

ρ₃, raza cercului de frecare a articulatiei cilindrice a excentricului, corespunzatoare unghiului de frecare φ_3,      ;

LGpc, locul geometric al punctelor de contact excentric - OL, care este un cerc de raza egala cu excentricitatea e;

h_o, cursa pe orizontala a punctului de contact al excentricului, ;

h_v, cursa pe verticala a punctului de contact al excentricului,

Cursa pe orizontala h_o a punctului de contact al excentricului nu este necesara, este chiar dezavantajoasa, dar ea este inerenta functionarii excentricului.

Cursa pe verticala h_v a punctului de contact al excentricului este necesara. Este de remarcat ca, pentru a avea o cursa verticala cat mai mare trebuie ca excentricitatea e sa fie cat mai mare. Ea trebuie sa satisfaca conditia:

in care: T este campul de toleranta al OL, care urmeaza sa fie fixat cu excentricul;

j - jocul intre excentric si OL, necesar introducerii acestuia inainte de a fi fixat;

δ_e - deformatia elastica a tuturor componentelor mecanismului de fixare.

Se poate observa rapiditatea cu care poate fi realizata forta de strangere de catre excentric, lucru care face ca acesta sa fie foarte utilizat in constructia mecanismelor de fixare a dispozitivelor.
