Determinarea viscozitatii conventionale cu viscozimetrul Saybolt (conform STAS 117-66)

Determinarea viscozitatii conventionale cu viscozimetrul Saybolt (conform STAS 117-66)

Viscozimetrul Saybolt se utilizeaza pentru:

uleiuri fluide cu viscozitatea de la 32 la 1000 s (S univ) cu orificiul tip Universal;

uleiuri viscoase, ceara si bitum, cu viscozitatea peste 25 s (S furol) cu orificiul tip Furol.

Principiul metodei

Se determina timpul de curgere a 60 cm³ de produs la o anumita temperatura printr-un tub metalic cu lungimea de 12.25 mm 0.10 mm si diametrul interior astfel: pentru Saybolt Universal diametrul interior este de 1,7650.015 mm, iar pentru Saybolt Furol 3,150.02 mm.

Aparatura si modul de lucru

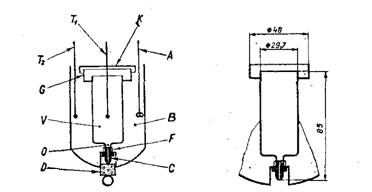

viscozimetrul Saybolt se compune dintr-un vas cilindric (V) din metal rezistent la coroziune dupa cum se poate vedea din figurile urmatoare.

Vasul (V) are la fund un orificiu (O) larg, cu filet (F) in care se insurubeaza tuburile calibrate (C) de tipul Universal sau Furol, din metal inoxidabil. Orificiul (O) este inchis in partea inferioara cu un dop din pluta (D) detasabil, cu inel de tragere. Acest dop se introduce in orificiul (O) astfel incật intre el si partea inferioara a tubului calibrat (C) sa se inchida un strat de aer care sa impiedice uleiul sa curga. Curgerea uleiului se provoaca tragậnd brusc dopul din orificiu.

In partea superioara, vasul (V) este inconjurat de o galerie circulara sudata (G) pentru deversare, prevazuta cu capac (K). uleiul se toarna in vasul (V) pậna cậnd deverseaza 1 mm peste marginea de preaplin, ocupậnd si spatiul din galerie. Inainte de determinare uleiul deversat se culege prin aspiratie cu o pipeta, lasậnd galeria goala .

Vasul (V) este legat prin filet, in interiorul unui alt vas (B) care serveste ca baie. Baia se umple cu apa sau cu ulei si poate fi incalzita electric sau gaz. Racirea baii se face cu o serpentina pentru apa.

termometre cu mercur, verificate de INM;

Pregatirea determinarii

Viscozimetrul, termometrele, dopul si recipientul calibrat, trebuie sa fie curate si uscate. Curatirea se face cu un solvent netoxic, dupa care se indeparteaza orice urma de solvent, prin spalare cu aer. Aparatul se monteaza intr-un loc ferit de praf si curenti de aer, intr-o camera avậnd temperatura intre 20^oC si 30^oC.

Inainte de determinare viscozimetrul se aseaza intr-o pozitie perfect orizontala.

Se umple baia cu lichid de incalzire cu 8 mm mai sus ca nivelul din vasul cu produs. Lichidele de incalzire sunt apa, pậna la temperatura de 95^oC si ulei pentru temperaturi peste 95^oC.

Se introduce dopul de pluta in orificiul aparatului.

Baia si produsul se incalzesc separat pậna la o temperatura de cu circa 1 grad mai mare ca temperatura de determinare.

Produsul se toarna in vasul de ulei al aparatului printr-o sita cu orificiile de 0.3 mm pậna cậnd deversậnd in galerie se ridica cu 1 mm peste nivelul marginii de preaplin.

Temperatura baii poate avea urmatoarele variatii in timpul determinarii:

20^oC0.05grd;

37.8^oC0.15grd;

50^oC0.2grd;

60^oC0.5grd;

98.9^oC1.1grd;

Cand baia si produsul indeplinesc conditiile de determinare se scoate repede termometrul din produs, se aspira cu o pipeta uleiul deversat din galerie si se plaseaza recipientul calibrat sub orificiul de curgere. Reperul gradat de pe recipient trebuie sa fie la 100.130 mm de la orificiul viscozimetrului.

Modul de lucru

Se smulge dopul din orificiul viscozimetrului si se porneste cronometrul in acelasi timp.

Firul de lichid trebuie sa atinga peretii recipientului, pentru a evita spumarea.

Temperatura baii se va regla tot timpul determinarii, pentru a fi mentinuta intre limitele mentionate.

In momentul cậnd nivelul lichidului a atins reperul, cronometrul se opreste.

Calcul

Timpul in secunde in care s-a efectuat curgerea a 60cm³ de produs in aparatul Saybolt, reprezinta viscozitatea in secunde Saybolt (Universal sau Furol, dupa tipul orificiului utilizat).

Acest timp se corecteaza cu ajutorul factorului de corectie (f) din certificatul metrologic, cu formula:

Secunde Saybolt = f secunde determinate

In buletine, rezultatele se noteaza mentionậnd tipul orificiului utilizat si temperatura de lucru.
