Influenta structurii firelor asupra fibrelor

Prin torsionarea unei insiruiri de fibre, in vederea obtinerii firului, apare scurtarea, care se apreciaza prin :

- scurtarea absoluta, care este diferenta dintre lungimea initiala si lungimea finala, se exprima in mm;

- scurtarea relativa, care este scurtarea absoluta raportata la lungimea initiala, se exprima in procente;

- coeficient de scurtare care este raportul dintre lungimea finala si lungimea initiala.

Calculul coeficientului de scurtare se face cu relatia:

unde:

este unghiul de torsiune al fibrei la exteriorul firului.

Scurtarea se calculeaza cu relatia:

s = (1-Cs)100

Sa se reprezinte grafic scurtarea firului in functie de lungimea:

inainte de torsionare

- dupa torsionare

Datorita dispunerii fibrelor dupa linii elicoidale fibrele se torsioneaza.

Torsiunea fibrelor se calculeaza cu relatia:

T_f= (tors./m)

Pentru cele 5 straturi se determina torsiunea fibrelor care se trece in tabel.

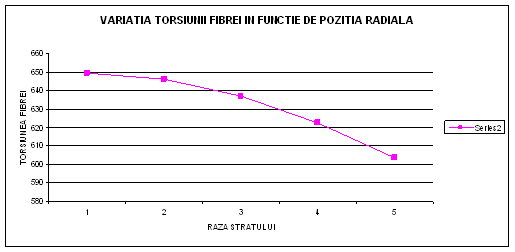

Se traseaza graficul variatiei torsiunii fibrei in functie de raza stratului (r_s), conform figurii.

T(tors./m)

Datorita dispunerii fibrelor dupa o elice fibrele se curbeaza. Curbura fibrei se determina cu relatia:

Se calculeaza curbura fibrei pentru fibrele situate in cele 5 straturi si valorile obtinute se trec in tabel urmator:

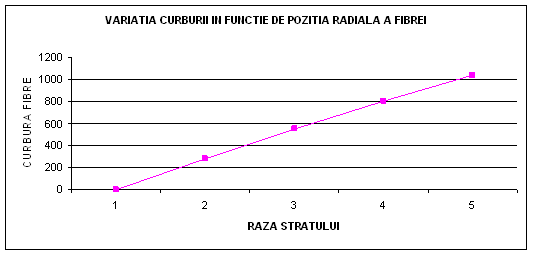

Se reprezinta grafic variatia curburii fibrelor in functie de raza stratului conform figurii

Fibra in procesul de torsionare este supusa la o forta care ii determina alungirea.

Alungirea fibrelor se determina cu relatia:

Forta din fibra se determina cu relatia:

p = (e E_f T_tf)/100

unde:

E_f este modulul de elasticitate mediu al fibrelor

T_tf - finetea medie a fibrelor (tex)

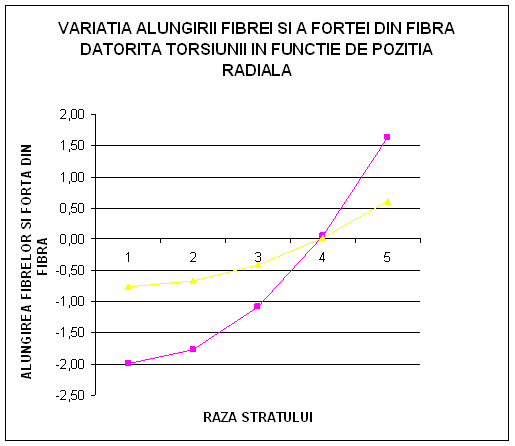

Se reprezinta grafic variatia alungirii fibrei si a fortei din fibra datorita torsionarii, conform modelului:

Comparatii din punct de vedere al:

Structura tubulara

Structura migratorie ideala

- elementelor structurale

RAZA STRATULUI

Determina marimea sub care evolueaza fibrele in cadrul stratului

Fibrele evolueaza in diferite straturi cu diferite raze

PASUL SPIRELOR

Pasul spirelor este constant

Pasul spirelor este constant

UNGHIUL DE TORSIONARE

Unghiul de torsiune este constant pentru acelasi strat

Unghiul de torsiune este cst pentru acelasi strat

LUNGIMEA SPIREI

Aceiasi pentru un strat

Variaza in functie de migrarea fibrelor in cele 5 straturi ale firului

- coeficientului de scurtare

Coeficientul de scurtare este de 0.98

C s=0.98

- torsiunii fibrelor

Torsiunea fibrelor difera in functie de pozitia pe care o ocupa in structura firului

Torsiunea fibrelor scade de la straturile interioare spre straturile exterioare

- curburii fibrelor

Curbura este constanta in cadrul aceluiasi strat. Creste de la stratul interior spre straturile exterioare.

Difera in functie de pozitia pe care o ocupa in raport cu axa firului

- alungirii fibrelor

Alungirea depinde de alungirea fibrelor din fir

Alungirea fibrelor depinde de natura fibrelor.Creste de la straturile interioare spre cele exterioare .
