MASURAREA FACTORULUI DE UNDA STATIONARA

σ_α=(α_max /α_min)^1/2 σ_b=λ_g/πd , λ_g=49mm

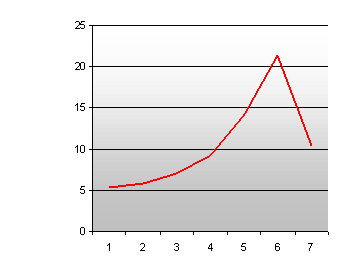

In graficul de mai jos se observa dependenta raportului undei stationare fata de adancimea de patrundere a surubului .

Surubul de reglaj se comporta ca o inductanta (bobina) , si in functie de compunerea undelor in ghidul de unda poate aparea un maxim al factorului de unda stationara .

Factorul de unda stationara nu depinde de nivelul semnalului dat de generator .

σ ^{/20 [A}_min^{(dB) - A}_max^(dB)]

coeficientul de reflexie pentru tensiune este :

U^-₀/U

coeficientul de reflexie pentru curent este

|Γ_i| = -Γ

MASURAREA COEFICIENTULUI

DE REFLEXIE SI A IMPEDANTEI NORMATE

y₀

Nu are importanta , daca se tine cont de lungimea de unda si planul de referinta fata de care se efectueaza calculele .

δ/λ_g > 0,5 reprezinta depasirea unei semilungimi de unda .
