Magnetoscoape cu inregistrare elicoidala

Magnetoscoape cu inregistrare elicoidala

Pentru realizarea inregistrarii elicoidale contactul tambur-banda poate fi realizat in alfa (fig. 10.2a), in omega, in 1/2 omega (fig. 10.2b).

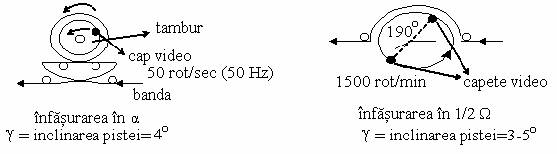

Fig. 10.2.a Fig. 10.2.b

La infasurarea in alfa iesirea benzii de pe tambur se face intr-un plan inferior intrarii benzii. Cele 2 role ale casetei se pot aseza suprapus (coaxial). S-a folosit la echipamente profesionale, de exemplu: varianta in omega la care banda se infasoara 365 in jurul tamburului cu un singur cap. La infasurarea de 1/2 omega, banda este in contact cu tamburul cu doua capete pe un arc putin mai mare de 180 . Se foloseste atat la standarde profesionale cat si pentru amatori.

Exemple de formate pentru formate elicoidale:

- formatul B (tip BCN) - inregistrare segmentata, banda 1', doua capete inferioare cu 1/2 omega in unghi de 14,3 F_tambur = 50,8 mm, 9000 rot/min, viteza benzii 24 cm/sec, viteza relativa banda cap 24 m/sec, un camp ocupa 6 piste, orice stop cadru foloseste o memorie numerica;

- formatul C - infasoara in omega, un cap, F_tambur = 14 cm, 3000 rot/min, AMPEX 1';

- formatul D - digital-D1 pentru CVBS, D2 pentru componente separate Ey, E_u, E_v;

- formatul E - sistemul U-matic - doua capete, banda 3/4' pe caseta;

- formatul G - BETAMAX- banda 1/2', doua capete, F_disc = 74,487 mm;

- formatul H - VHS - 2 capete -1/2', F_disc = 62 mm;

- formatul L - BETACAM pentru camcorder - banda 1/2'. Semnalele Ey si Ec se inregistreaza pe piste alaturate, cu doua capete dispuse unul sub altul pe disc, f < 4 MHz. Exista si BETACAM-SP, f < 5,5 MHz (superior performance), ED-BETA (extended definition), video-8-HiB (hi band) etc.;

- formatele MI, MII tot pentru camcordere.

In general se prefera transportul benzii in acelasi plan (fig. 10.3.).

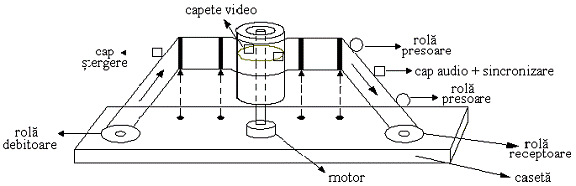

Fig. 10.3. Sistemul VHS - partea mecanica - transportul benzii

Pentru a realiza infasurarea in 1/2 omega, banda este extrasa din caseta cu ajutorul unor ghidaje mobile. Sistemul VHS extrage banda doar pentru inregistrare si redare, protejand banda in timpul derularii rapide, cu dezavantajul unor timpi suplimentari la comandarea acestor functii.

Sistemul BETAMAX mentine permanent banda in jurul tamburului cu capete video, rezultand timpi scurti de raspuns la comenzi, dar tensiuni suplimentare in banda magnetica. In functie de standard inclinarea W este de 3-5 (VHS-5 57' 30' 3''), iar lungimea pistei intre 165 si 96 mm (VHS- 96,9 mm) (fig. 10.4).

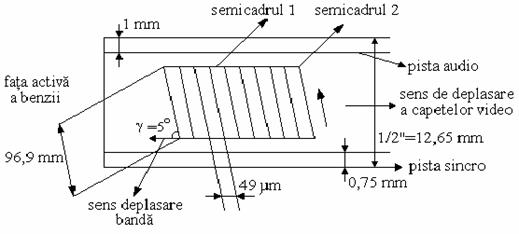

Fig. 10.4. Configuratia si dimensiunile pistelor magnetice pentru VHS

In scopul eliminarii diafoniei la redarea semnalului de luminanta Ey si al asigurarii unui raport semnal/zgomot cat mai bun pentru Ey se foloseste MF, iar tamburul rotativ utilizeaza capete video diferentiate prin asimetrie. Pentru VHS banda semnalului Ey se limiteaza la fmax = 3 MHz, frecventa purtatoare F₀ = 4,3 MHz iar deviatia de frecventa Δf = 0,5 MHz. Rezulta indicele de modulatie: b_VHS = Δf / f_max = 0,5 / 3 = 0,17 < 1.

Intreaga energie a semnalului MF se concentreaza intr-o banda ce contine doar purtatoarea F₀ si doua componente laterale simetrice F₀-F_max=4,3-3=1,3 MHz, F₀+F_max=4,3+3=7,3 MHz, deci Ey ocupa banda 1,3.7,3 MHz. Deoarece cele doua benzi laterale contin aceeasi informatie, frecventa maxima poate fi limitata la aproximativ 5MHz, prin suprimarea partiala a benzii laterale superioare (fig. 10.5).

Prin disparitia frecventelor mai mici de 1 MHz s-au rezolvat problemele legate de capul magnetic si amplificatorul corector. Semnalul fiind MF, are un nivel ridicat (cel al purtatoarei) chiar Ey. Rezulta ca banda magnetica functioneaza permanent in zona liniara a curbei de magnetizare. Aceasta elimina necesitatea (ca in audio frecventa) utilizarii unui curent de premagnetizare cu f > 5 MHz, practic nerealizabil.

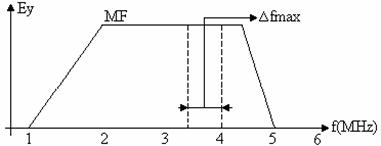

Fig. 10.5. Semnalul Ey pentru inregistrarea pe banda in cazul sistemului VHS

La inregistrarile audio precum si la inregistrarile video initiale intrefierul capului magnetic este perpendicular pe directia de deplasare a benzii, orientand particulele magnetice conform figurii 10.6.a.

Fig. 10.6.a. Capetele magnetice cu intrefierul capului magnetic perpendicular pe directia de deplasare a benzii (fara azimut)

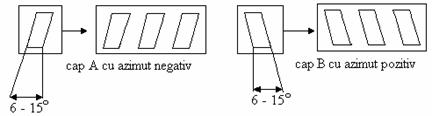

Fig. 10.6.b. Capete magnetice cu intrefier inclinat (cu azimut)

Actualele inregistrari video folosesc un unghi diferit de 90 intre intrefier si directia de deplasare a benzii. Diferenta dintre unghiul real si unghiul de 90 uzual se numeste azimut. El se obtine prin utilizarea unor capete magnetice cu intrefier inclinat, ceea ce conduce la orientarea particulelor magnetice pe banda conform figurii 10.6.b. Daca cele doua capete au azimut diferit, se reduce diafonia. Pentru VHS azimutul este 10'), diametrul tamburului fiind de 62 0,01 mm.

Capetele video sunt in general din ferita si sunt lipite pe o placuta metalica pentru reglarea lor (cu precizie). Varful capului magnetic trebuie sa depaseasca cu cativa microni periferia discului, pentru ca in timpul functionarii sa faca contact cat mai bine cu banda magnetica. Tamburul cu capete rotative se cupleaza cu partea statica a aparatului fie prin contacte de forma inelara, fie prin transformatoare rotative.

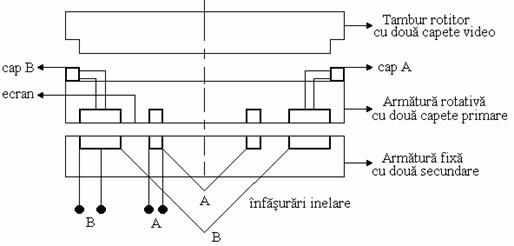

Fig. 10.7. Transformatoare rotative
