PRINCIPIUL MULTIPLEX CU DIVIZIUNE IN FRECVENTA (DF) SI DIVIZIUNE IN TIMP (DT)
    O retea telefonica eficienta se poate obtine prin transmisia unui numar cat mai mare de canale de comunicatie pe acelasi suport fizic (cablu metalic , cablu fibra optica, etc.).
Se pot folosi doua metode de multiplexare:
- multiplexarea cu divizare in frecventa (FDM - Frequency Division Multiplexing);
- multiplexarea cu diviziune in timp (TDM - Time Division Multiplexing).
    La multiplexarea in frecventa se realizeaza o divizare a unei benzi de frecventa larga, in benzi de frecventa de 4 KHz fiecare. Semnalul de joasa frecventa al unei cai telefonice este translatat intr-o banda de frecventa de 4 KHz, deci fiecare cale telefonica are asociata o banda de 4 KHz distincta in banda de frecventa folosita pentru transmitere.

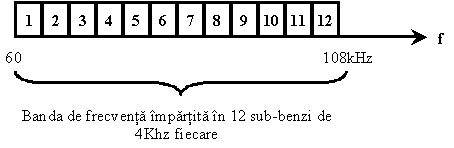

    In figura 2.7 se prezinta un exemplu de multiplexare a 12 cai telefonice in banda de frecventa 60-108 kHz.

    Fig. 2.7. Multiplexarea cu diviziune in frecventa (FDM)
    La receptie se produc fenomenele inverse, translatarea benzii de frecventa, asociata unei cai telefonice, in banda 0,3-4 kHz si filtrarea semnalului pentru reconstituirea semnalului vocal.
    La multiplexarea cu diviziune in timp (TDM) fiecare semnal este transmis discontinuu, sub forma unor esantioane scurte si periodice si deci este permis semnalelor sa ocupe simultan un acelasi suport prin intrepatrunderea in timp a esantioanelor.
    La receptie, fiecare semnal poate fi reconstituit fara distorsiuni in forma sa continua cu conditia ca intervalul dintre doua esantioane succesive sa nu depaseasca o anumita valoare.
    Daca esantioanele de amplitudini diferite provenind de la unul sau mai multe semnale continue sunt supuse si unui proces de transformare in succesiuni codificate de semnale binare, se realizeaza transmiterea cu MIC (Pulse Code Modulation-PCM).
    Transmisiunile moderne de telecomunicatii folosesc multiplexarea cu diviziune in timp de tip MIC.
    Poate fi folosita o multiplexare combinata in timp si in frecventa.
