  SETUL DE COMPONENTE PENTRU MONTAREA LNB 2 LA ANTENA DIGI TV

FISA TEHNICA

Setul de componente pentru montarea LNB 2 la antena DIGI TV se compune din:

- suportul pentru LNB 2;

- LNB 2;

- comutatorul DISEQC 2/1.


In figura 1 se prezinta amplasarea celor trei componente la antena de satelit.

SUPORT PENTRU LNB 2


COMUTATOR DISEQC 2/1


LNB 2


FIG. 1

FIG 2

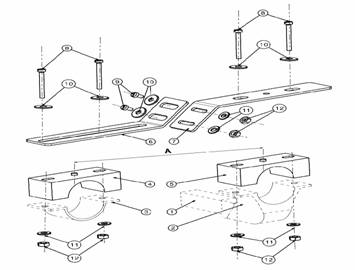

In figura 2 sunt prezentate reperele ce compun suportul pentru LNB 2.

Reperele ce compun suportul pentru LNB2 sunt :

Piesa pentru sustinerea LNB2(plastic) --------1 buc; Surub zincat M4x8 mm ------------- buc

Piesa pentru refixarea LNB1(plastic) identica cu 4 ----1 buc; Saiba lata zincata 4----- ----- ------- 6 buc

Piesa metalica lunga, pentru extensia la LNB2 ----1 buc; Saiba zincata 4----- ----- -------------6 buc

Piesa metalica scurta, pentru extensia la LNB2 ---1 buc; Piulita zincata M4----- ----- ---------- 6 buc

Surub zincat M4x40 mm ----- ----- ------------ 4 buc;

INSTRUCTIUNI DE MONTARE.

Este important de retinut ca, in continuare, LNB-ul pentru satelitul INTELSAT THOR W se va intitula LNB 1, iar LNB-ul pentru satelitul HOTBIRD E se va intitula LNB 2.

Reperele 1 brat sustinere LNB1, 2 suport inferior pentru LNB1, 3 semicolier superior pentru LNB1, reprezentate in figura cu linie intrerupta, se gasesc la antena offset pe care urmeaza sa se monteze suportul pentru LNB2

Pentru a efectua mai usor reglajele, va recomandam ca la montarea suportului pentru LNB 2 sa nu strangeti suruburile la maxim. Acestea se vor strange definitiv numai dupa incheierea reglajelor!

ORDINEA OPERATIILOR

1. Se prinde piesa 6 de piesa 7 ca in figura, folosind suruburile scurte 9. Spre piesa 6 se vor pune obligatoriu saibele late ( 10 ) , iar spre piesa 7 saibele normale ( 11 ).Se demonteaza semicolierul 3, care fixeaza LNB 1 pe antena si se pune de-o parte, in asteptare. In locul semicolierului 3, se va monta piesa 5 peste care se va monta piesa 7, iar cu ajutorul a doua suruburi M4 (poz. 8), totul se va fixa pe piesa 2. Spre piesa 7 se vor pune obligatoriu saibele late ( poz.10 ), iar spre piesa 2 saibe normale ( poz. 11). Acest ansamblu va fixa LNB 1 si va pregati extensia pentru LNB 2 prin intermediul pieselor 6+7.

LNB 2 se va introduce intre piesele 3 si 4 si cu ajutorul celorlalte suruburi M4 ( poz. 8 ), se va fixa de piesa 6. Spre piesa 6 se vor pune obligatoriu saibe late ( poz. 10 ).

REGLAJE

Antena se va regla pe satelitul INTELSAT 10-02 ( THOR ) 1 W, folosind LNB 1

LNB 2 se va regla pe satelitul HOTBIRD 13E. Distanta A, dintre cele doua LNB-uri va fi minima in vestul Romaniei si va creste cu cat ne deplasam spre est, putand diferi functie de dimensiunea si tipul antenei.

2.1.Pentru reglajul distantei A, dintre cele doua LNB-uri, LNB 2 se va deplasa fata de LNB 1 de-a lungul canalului practicat in piesa 6.

2.2.Reglarea unghiului axei LNB 2 in plan orizontal, fata de de planul antenei, se poate face prin rotirea cu cateva grade a piesei 7 fata de piesa 5 , sau prin rotirea piesei 4 fata de piesa 6. Rotind ambele piese, se va extinde domeniul de reglaj, daca acest lucru se impune.

2.3.Reglajul unghiului axei LNB 2 in plan vertical , fata de planul antenei, se poate face prin rotirea piesei 6 fata de piesa 7. Prin deplasarea piesei 6 fata de 7 se mai pot face reglaje fine in plan vertical si orizontal. Este recomandat ca LNB 2 sa fie reglat astfel incat , acesta sa priveasca" in apropierea punctului de pe antena in care "priveste" si LNB 1

NOTA : acest sistem a fost proiectat pentru antene offset cu dimensiunile cuprinse intre 80 si 90 cm, dar nu este exclusa posibilitatea de a functiona si pe antene cu alte dimensiuni.

RACORDUL COMUTATORULUI DISEQC 2IN1

Cele doua intrari ale comutatorului DISEQC se leaga la LNB1 si LNB2 iar iesirea la receptor. Legaturile se realizeaza folosind cablu coaxial de 75W

Selectarea LNB1 sau LNB2 se face din meniul receptorului. La receptorul HYUNDAI se intra in meniu la "INSTALARE" iar apoi in submeniul "CONFIGURARE LNB". La receptorul HUMAX se intra in meniu la "SETARE ANTENA" iar apoi in submeniul "DISEQC

Pentru detalii va rugam sa consultati cartea tehnica a receptorului
