Structuri de retele

Structuri de retele
    5.2.1. Reteaua in arbore (retea radiala)
    Centrele de comutatie C sunt interconectate intr-un sistem arbore cu mai multe nivele (fig. 5.3.).
    Se observa la conexiunile intre doua terminale patrunderea in retea numai cat este necesar.
    Avantajele retelei in arbore sunt:
- economicitate;
- posibilitatea de ierarhizare a retelei;
- lungime minima posibila a drumurilor prin retea.
Fig. 5.3. Structura in arbore.

Dezavantajul major este inexistenta retelei de rezerva.
Structura derivata din reteaua in arbore cu un singur nivel este structura in stea:

1. Structura in stea (fig. 5.4.)

Fig. 5.4. Structura in stea.

Din aceasta structura rezulta alte tipuri de structuri:
a) BUS comun (fig. 5.5.)

Fig. 5.5. Structura BUS.
    Informatia transmisa prin bus are eticheta de adresa.
Functia de comutare a fost transferata terminalelor care poseda inteligenta necesara pentru a elabora si analiza mesajele cu adresa. Pe baza adresei continuta in fiecare mesaj - pachet de informatie, acesta este receptionat si identificat de catre unul sau mai multi destinatari. In retelele cu difuziune, centrul de comutatie se poate inlocui cu un mediu de transmisie, el neavand decat functia suport de transmisie a mesajelor care sunt receptionate de catre orice terminal.

b) Structura PBX (Private Branch Exchange)

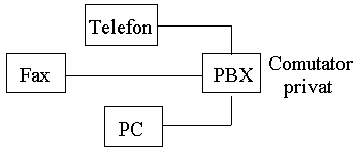

Fig. 5.6. Structura PBX.

c) Structuri prin satelit (fig. 5.7.).

Fig. 5.7. Structura prin satelit
d) Inel cu jeton (Token - ring) (fig. 5.8.).

Exemplu: Fiber Distribution Data Interface (F.D.D.I.)
Fig. 5.8. Structura inel cu jeton.

    Inelul unidirectional din figura 5.8. rezulta tot dintr-o configuratie stea cu un nivel, el este un suport comun pentru transmisia unidirectionala a mesajelor, fiind echivalat topologic cu centrul stelei.
    Structurile prezentate anterior (bus comun, inel cu jeton sau retea satelit) presupun rezolvarea accesului la suport de catre terminalele T. Aceasta problema se rezolva de obicei prin diviziunea in timp cu alocare statica/dinamica a intervalelor de timp (canale temporale). In practica se foloseste structura cu doua inele bidirectionale care elimina dezavantajul fiabilitatii reduse a inelului monodirectional (fig. 5.9.), prin oportunitatea de reconfigurare in inelul unidirectional.

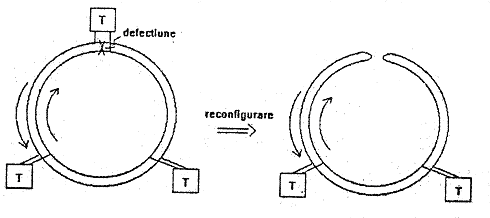

Fig. 5.9. Topologie dublu inel cu varianta de
reconfigurare in inel unidirectional.

    5.2.2. Retele cu interconectare totala (tip plasa)

Se prezinta in figura 5.10. un asemenea tip de retea.

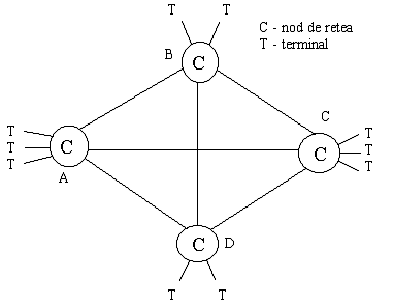

Fig. 5.10. Retea cu interconectare totala.
Centrele de comutatie se leaga intre ele pe principiul fiecare cu fiecare.
Avantaje:
- numar mare de jonctiuni:
- rute de rezerva multiple.
Dezavantaje: cost ridicat.

5.2.3. Retele poligonale (inel)
    Caracteristici:
- au o fiabilitate ridicata si un cost mediu;
-ofera caracteristici medii: numar mic de jonctiuni (N jonctiuni pentru N centre);
- exista o ruta de rezerva pentru fiecare comunicatie;
- orice comutator trebuie sa asigure functii de comutatie locala si de tranzit. (fig. 5.11.)

Fig.5.11. Structura retelei poligonale (inel).

    5.2.4. Retele cu topologie mixta.

Sunt distribuite pe arii geografice mari. Structurile au rezultat din considerente, altele decat cele strict tehnice (economice, de trafic, politice, militare etc.). Se prezinta un exemplu in fig. 5.12.

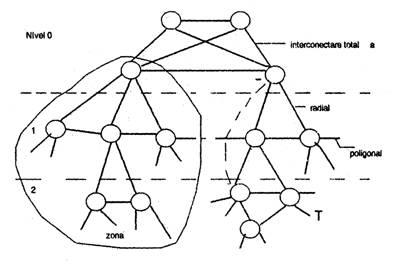

Fig. 5.12. Retele cu topologie mixta.
