AMPLIFICATORUL LOGARITMIC

AMPLIFICATORUL LOGARITMIC

1. INTRODUCERE

Amplificatorul logaritmic (convertorul logaritmic) realizeaza intre marimea de la iesire si marimea de la intrare o dependenta logaritmica. In mod obisnuit marimea de la iesire este o tensiune iar marimea de la intrare este o tensiune sau un curent.

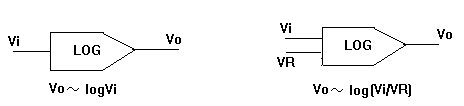

Simbolul utilizat pentru aceste convertoare si functia pe care o realizeaza sunt indicate in figura 1:

2.DESFASURAREA LUCRARII

Schema electrica a convertorului logaritmic este dat in figura de mai jos:

1.1Presupunindu-se amplificatorele ideale si T=353K(80 C) si VR=10V se vor determina expresiile teoretice ale caracteristicilor de transfer Vo(Vi) si Vo(Ii).

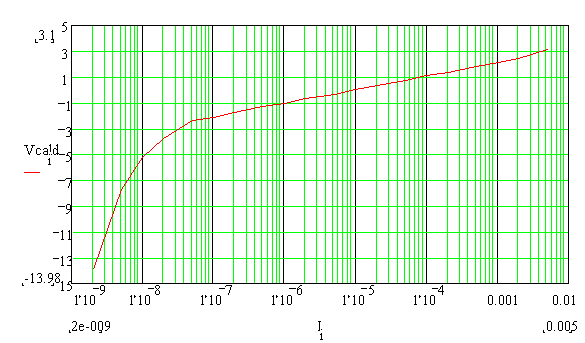

Se determina si se reprezinta grafic(semilogaritmic) caracteristicile Vo(Ii) si Ic(V_BE) ale tranzistorului Q_i pentru valorile de colector indicate de tabelul de mai jos.

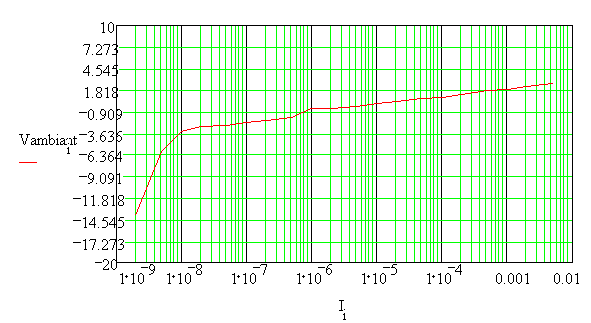

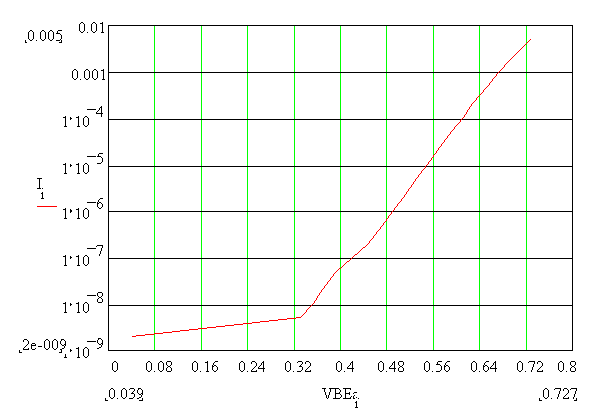

Se vor reprezenta grafic semilogaritmic caracteristicile V_o(I_i) si I_c(V_BE)
