Convertorul C-U

Convertorul C U

In acest caz este vorba de un convertor care da la iesire o tensiune continua proportionala cu capacitatea aplicata.

Principiul consta in masurarea tensiunii la iesirea unui circuit derivator cu amplificator operational (fig.5.36.)

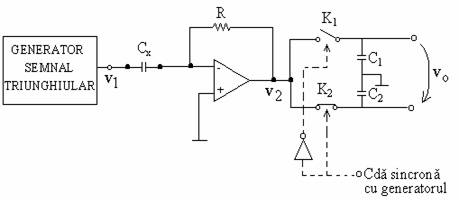

Fig.5.36. Convertor C-U

Presupunem ca generatorul de semnal triunghiular (fig.5.37.) va avea pante diferite la crestere si descrestere) astfel ca la crestere panta este si semnalul este

    (5.69)

iar descrestere panta este si semnalul

(5.70)

Fig.5.37. Forme de unda la convertorul C-U

Prin integrarea semnalelor liniar crescatoare se obtine o tensiune dreptunghiulara a carei amplitudine depinde de pantele semnalului triunghiular aplicat dar si de constanta de deplasare

    (5.71)

In fig.5.37. avem pulsurile pozitive si negative pe fronturile negative, respectiv pozitive, datorita faptului ca avem un circuit derivator cu intrarea pe borna inversoare.

In aceste conditii in relatia (5.71) derivata semnalului este constanta si rezulta proportionalitatea de care vorbeam. In plus valoarea amplitudinii semnalului dreptunghiular de iesire se memoreaza pe cele doua condensatoare si cu ajutorul intrerupatoarelor si comandate in antifaza de un semnal sincron cu semnalul de la generatorul de tensiune triunghiulara. Generatoarele sunt realizate cu tranzistoare cu efect de camp.

Observatie Si aici ca si la rezistoare facem remarca faptului ca oscilatoarele care folosesc condensatoare si au frecventa proportionala cu o capacitate pot fi folosite pe post de convertoare C-f     a se vedea capitolul "Generatoare de semnal".
