Incercarile transformatorului

Incercarile transformatorului

Determinarea parametrilor schemei echivalente (schema in T - fig.4.1)

-transformatorului se realizeaza conform standardelor (STAS 1703/7-80, IEC 60076/8-1997),baza urmatoarelor incercari:

-Incercarea la functionarea in gol, pe baza careia se determina parametrii din

portiunea derivatie a schemei echivalente (rezistenta pentru modelarea pierderilor in miezul feromagnetic, RFe , respectiv, reactanta de magnetizare (utila),Xu );

-Incercarea la scurtcircuit, pe baza careia se determina parametrii din portiunea serie schemei echivalente (rezistentele infasurarii primare si secundare, respectiv, reactantele infasurarii primare si secundare).

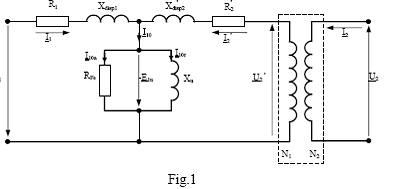

fig.4.1

La incercarea de mers in gol se determina, totodata, si urmatoarele marimi:

*) pierderile in miezul feromagnetic;

**) raportul de transformare;

***)factorul de putere la mersul in gol.

La incercarea de scurtcircuit se determina, totodata, si urmatoarele marimi:

*)pierderile in infasurarile transformatorului (Joule) si pierderile suplimentare

(datorate efectului de refulare a curentului in conductoare si fluxului de scapari prin peretii cuvei transformatorului);

**)tensiunea relativa de scurtcircuit;

***)factorul de putere la scurtcircuit.
