Instrumente ferodinamice

Instrumente ferodinamice

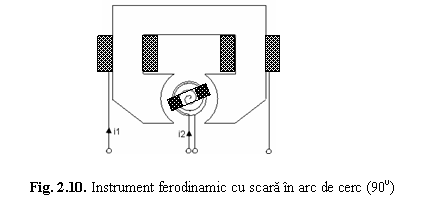

prin intermediul resorturilor spiralate, care servesc si la producerea cuplului rezistent. Amortizarea se realizeaza, de regula, pe cale magnetica. Functionarea se bazeaza pe interactiunea dintre campul magnetic creat in intrefier de curentul I₁ din bobina fixa si curentul I₂ din bobina mobila. Deoarece in intrefier campul magnetic este uniform radial, cuplul activ este de aceeasi forma ca si in cazul instrumentului magnetoelectric.

In curent continuu, cuplul activ se exprima prin:

, (2.36)

cu:

, (2.37)

unde: F este fluxul produs de bobina fixa care inlantuie bobina mobila; B₁=k_BI₁ - inductia in intrefier; N₂ - numarul de spire ale bobinei mobile; A₂ - suprafata bobinei mobile. Din conditia de echilibru M_a=M_r=Da se deduce ecuatia de functionare in curent continuu:

. (2.38)

In curent alternativ asupra dispozitivului mobil actioneaza cuplul

activ instantaneu:

,

datorita inertiei dispozitivului mobil, deviatia este determinata de cuplul activ mediu:

. (2.39)

Daca se admite ca inductia B₁ este proportionala si in faza cu curentul I₁ (B₁(t)=k_BI₁    si (B₁,I₁)=0 ) expresia cuplului activ mediu este:

, (2.40)

de unde se deduce ecuatia de functionare in curent alternativ:

. (2.41)

Se observa ca in curent alternativ, ecuatiile de functionare sunt

identice cu cele ale instrumentului electrodinamic cu camp radial.

Proprietati, utilizari

Erorile instrumentelor ferodinamice sunt mai mari decat ale celor electrodinamice datorita prezentei miezului feromagnetic. Erorile se datoreaza neliniaritatii curbei de magnetizare, histerezisului si curentilor turbionari indusi in miez. Ca urmare inductia B₁ nu este riguros proportionala cu curentul I₁ si nici exact in faza. Din aceasta cauza instrumentele ferodinamice sunt caracterizate printr-o precizie mai mica, aceasta fiind dependenta de calitatea miezului feromagnetic.

In schimb, prezenta miezului confera acestor instrumente o serie de avantaje: cuplu activ puternic, consum propriu redus, influenta neglijabila a campurilor exterioare, constructie robusta.

Sunt folosite in constructia unor aparate de tablou (clasa 1; 1.5; 2.5) de curent alternativ (in special wattmetre) si a unor aparate inregistratoare (datorita cuplului activ puternic).
