Asamblari cu filet

Asamblari cu filet

Asamblarea cu filet reprezinta operatia tehnologica de imbinare demontabila a doua sau mai multe piese, utilizand organe de asamblare filetate.

Reprezentarea grafica a unei asamblari este prezentata in figura alaturata. Strangerea pieselor A si B se face intre capatul 1 al surubului si piulita 3, care se insurubeaza pe tija filetata 2. intre piulita si piesa A se introduce saiba 4.

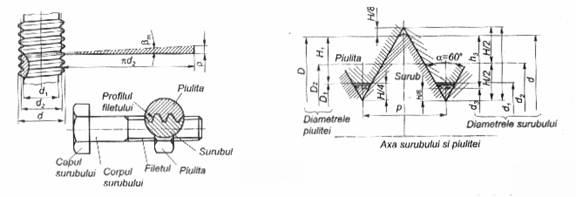

Elementele caracteristice asamblarii filetate

p - este pasul filetului (distanta masurata in plan median intre punctele omoloage de pe doua flancuri consecutive),

β_m - unghiul de inclinare al spirei,

d₂ - diametrul cilindrului de infasurare,

d - diametrul nominal,

α - unghiul profilului,

H - inaltimea filetului.

Suruburile si piulitele sunt organe de masini cu numeroase forme si dimensiuni standardizate. Pentru diferitele utilizari tehnologice, alegerea lor se face in functie de rolul pe care il au de indeplinit cat si de conditiile impuse la montaj.

Clasificarea suruburilor:

dupa rolul functional:

o       de fixare (pentru asamblari)

o       de reglare (ex: pentru reglarea tachetilor supapelor, pentru eliminarea jocurilor la cuzineti sau suprafete culisante)

o       de miscare (surubul conducator la strung, surubul de la prese, de la cricuri)

o       de masurare )instrumente de masura - micrometre)

o       cu destinatie speciala.

dupa forma in sectiune a profilului:

o       triunghiulara

o       patrata

o       ferastrau

o       trapezoidala

o       rotunda

dupa sensul de infasurare:

o       spre dreapta

o       spre stanga

dupa numarul de inceputuri:

o       cu un singur inceput

o       cu doua sau mai multe inceputuri

dupa pas:

o       cu pas normal

o       cu pas fin

dupa unghiul profilului:

o       = 60⁰ - filet metric

o       α = 55⁰ - filet Whit worth

dupa configuratia capului:

o       cap hexagonal

o       cap striat

o       cap hexagonal interior

o       cap patrat

o       pentru surupelnita obisnuita

o       pentru surupelnita speciala

o       cap rotund si nas

dupa forma tijei:

suruburi speciale:

o       pentru fundatie

o       pentru lemn

o       autofiletante

o       autoburghietor

Clasificarea piulitelor dupa forma constructiva:

piulite hexagonale

piulite crenelate

piulite infundate

piulite rotunde cu caneluri

piulite rotunde cu gauri radiale

piulite striate

piulite fluture

piulite hexagonale cu suprafata de asezare sferica.

Clasificarea saibelor se face in functie de scopul tehnologic:

de a impiedica autodesfacerea

o       saibe Grower

o       saibe elastice

o       saibe de siguranta

de a micsora presiunea din zona de contact sau de a proteja suprafata piesei

o       saibe plate

Materiale utilizate pentru executia asamblarilor cu filet se aleg in principal functie de solicitarile din exploatare. Pentru suruburi se poate folosi o gama larga de oteluri, de la cele de uz general lana la otelurile inalt aliate (OL37, OL52, OLC15, OLC60, AUT30, 18MoCN06, 15MoMC12, 35CNS13 etc.). Din otelurile speciale aliate cu Cr, Mo, Vn, Ni, se executa suruburi destinate solicitarilor puternice si eforturilor variabile.

Solicitarile la care pot fi supuse asamblarile filetate pot fi:

• statice: date de forte axiale centrice sau excentrice sau de forte transversale
• dinamice: date de forte exterioare dupa un ciclu pulsator.

Asamblarile cu suruburi care preiau sarcini variabile si cu soc sau care sunt supuse vibratiilor, sunt predispuse la autodesfacere. Pentru asigurarea asamblarilor filetate impotriva autodesfacerii se folosesc urmatoarele solutii pentru depasirea momentului intern de desurubare:

• contrapiulita obisnuita sau cea elastica
• saiba Grower
• piulite si suruburi cu insertii elastice. Acestea se deformeaza si sporesc frecarea pana la excluderea posibilitatii de autodesfacere. Totodata ele amortizeaza vibratiile axiale si etanseaza asamblarea
• elemente suplimentare de asigurare (cuie spintecate sau sarma rasucita)

• folosind un lichid special care se solidifica intre spirele filetului.

Avantajele asamblarilor cu filet:

• pot fi usor demontate si montate, fara a fi necesar un utilaj costisitor
• se pot transmite forte axiale de strangere mari
• utilizand forte tangentiale reduse pot transmite sau regla miscarea

Dezavantajul principal al asamblarilor cu filet il reprezinta faptul ca se introduc puternici concentratori de tensiune in zona gaurilor de trecere a suruburilor, marind pericolul de rupere.

Un caz aparte al asamblarilor cu filet il constituie transmisiile cu surub si piulita. Rolul lor este de a transmite atat miscarea cat si forta (momentul de rasucire), asa cum este cazul cricurilor, preselor cu surub, etc.. Profilurile cele mai utilizate ale filetului sunt: trapezoidal, ferastrau, patrat si rotund.
