Asamblari nedemontabile prin nituire

Asamblari nedemontabile prin nituire

I Prezentare generala

Asamblarea mecanica reprezinta legatura realizata intre doua sau mai multepiese in scopul realizarii unui subansamblu sau a unei blocari.

Asamblarile nedemontabile pot fi directe si indirecte. Asamblarile directe realizeaza direct legatura dintre piese prin sudare crestare, strangere. Asamblarile indirecte realizeaza legatura dintre elementele componente prin intermediul unor piese sau substante.

Asamblarile nedemontabile sunt asamblarile pentru a caror desfacere este necesara distrugerea partiala sau totala a organului de asamblare sau a partilor componente.

II Definitie ,parti componente

Nituirea este operatia tehnologica de gaurire a elementelor imbinarii, de montare a niturilor si formarea capului de inchidere. Se foloseste cand imbinarea se face mai dificil prin alte metode cum ar fi cazul invelisului fuselajului aeronavelor nituirea fiind cea mai avantajoasa metoda de asamblare. Deasemenea in cazul elementelor din materialele greu sudabile sau nesudabile nituirea poate fi singura metoda rationala din punct de vedere calitativ si economic.

Costul ridicat prin consumul sporit de materiale si manopera reducerea rezistentei prin micsorarea sectiunii elementelor etansarea redusa productivitatea scazuta si zgomotul intens determina reducerea domeniilor de aplicare a niturilor de rezistenta si etansare.

Parti componente:

1.nitul- este organul de masina folosit la asamblarea nedemontabila a doua sau mai multe piese, table, profile, sau piese cu forma plata. Pentru desfacerea legaturii realizate se procedeaza la distrugerea nitului cu dalta sau folosind flacara oxiacetilenica.

Nitul este format din:

-tija cilindrica cu capul format prin fabricatie;

-capul format in timpul nituirii.

Pentru a putea fi realizata nituirea prin constructie tija nitului este mai lunga decat grosimea totala a tablelor ce urmeaza a fi asamblate pentru a exista sufficient material astfel incat prin batere sa se realizeze al doilea cap al nitului.

III Tipuri de asamblari prin nituire

In functie de criteriul de clasificare deosebim

forma asezarii niturilor:

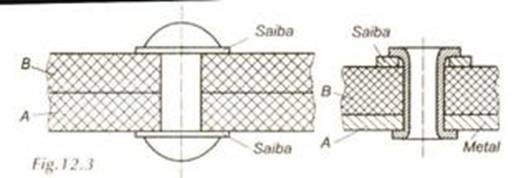

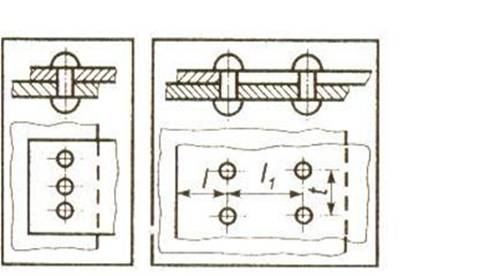

a)       nituire prin suprapunere

-simpla

-dubla;

-multipla

b) nituire prin eclise

-cu o singura eclisa;

-cu doua eclise.

2. scopul nituirii:

a) nituiri de rezistenta;

b) nituiri de etansare;

c) nituiri de rezistenta si etansare;

3. temperatura la care se executa:

a) nituire la cald ;

b) nituire la rece.

4. forta necesara nituirii:

a) nituire manuala;

b) nituire mecanizata.

IV.       Mod de lucru

Operatia de nituire manuala cuprinde urmatoarele etape:

introducerea nitului in gaura si asezarea lui cu capul initial pe contra capuitor;

strangerea pieselor cu tragatorul;

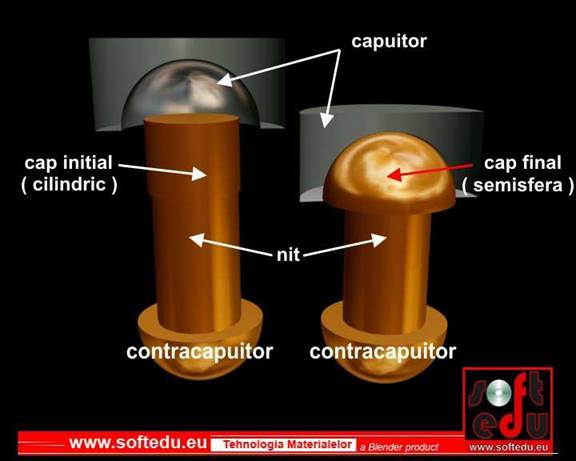

refularea capatului tijei nitului prin batere cu ciocanul prin lovituri axiale si radiale pentru a obtine capatul de inchidere de forma bombata;

montarea capuitorului pe capatul de inchidere prin lovire cu ciocanul pentru obtinerea unei forme fasonate a capului de inchidere.

V.           Scule, dispozitive si verificatoare.

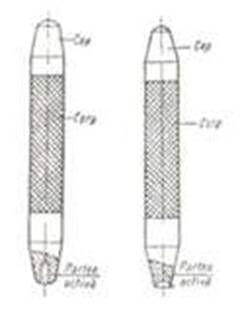

Sculele folosite pentru nituirea manuala sunt:

ciocanul de lacatuserie;

tragatorul;

capuitorul ( buterola)

contracapuitorul (contra buterola);

Dispozitivele de prindere sunt: menghine sau dispozitive speciale adecvate formei si dimensiunilor pieselor ce se asambleaza.

Verificatoarele sunt:sublere, caliber, sabloane.

Bibliografie:

Asamblari mecanice-editura CD Press; Aurel Ciocarlea Vasilescu, Mariana Constantin.

-editura CD    Press; Aurel Ciocarlea , Ion Neagu, Mariana Constantin.
