Controlul preciziei de fabricare si reconditionare a bielelor.

La bielele supuse controlului se stabilesc abaterile dimensionale ale alezajelor.

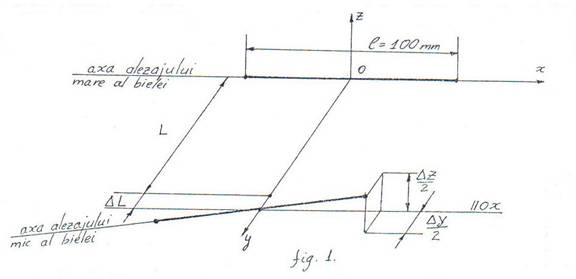

Pentru stabilirea abaterii de la pozitia reciproca corecta a axelor alezajelor, se utilizeaza dornuri cu bucse conice (εb=0) si o biela etalon, punandu-se in evidenta: abaterea la distanta intre axe ΔL, abateri ΔZ, ΔY, care arata torsionarea, respectiv incovoierea bielelor.

Defectele evidente identificate prin control vizual: incovoierea sau torsiunea corpului bielei, uzura alezajelor, deteriorarea suprafetelor laterale sau a suprafetei de separatie capac- corp biela.

Pentru identificarea fisurilor si golurilor ascunse, se face control defectoscopic pe cale magnetica.

Pentru stabilirea marimii uzarii, se masoara diametrul capacului si piciorului bielei, cu comparator si micrometre de interior in doua zone de masurare la o distanta de de suprafata plana si mai multe planuri.

Masurarea distantei intre axe, torsiunii si incovoierii se poate efectua cu mijloace universale sau cu dispozitiv de control mecanic specializat la productia de serie mare si masa.

Masurarea cu mijloace universale presupune dornuri de control, subler, ceasuri comparatoare cu suport, prisma dubla.

Distanta intre axe se masoara cu subler.

Se determina abaterea de la paralelism a axelor alezajelor.

Dispozitivele de control specializat presupun dorn cu bucse conice, sprijinit pe prisma dubla, dorn, palpator orizontal pe parghie, palpator vertical pe parghie.
