Dimensionarea orificiilor de introducere

si evacuare

1.Dimensionarea orificiilor de introducere pentru

sistemul de ventilare " sus-jos "

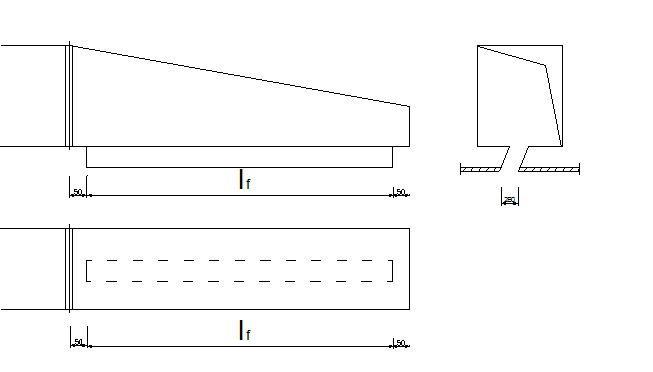

In mod frecvent pentru realizarea jetului plan se utilizeaza fante cu corp cu sectiune tip pana tesita si slit plan paralel cu pereti despartitori conform schitei de mai jos:

Unde:

l_f=lungimea fantei

B₀=semigrosimea slitului fantei

Se considera jet plan neizoterm slab racit ( temperatura aerului introdus fiind diferita de cea a aerului interior ) .

Dimensionarea fantelor s-a facut dupa urmatoarea metodologie:

se alege 2B₀=6 12 [cm]

se stabileste inaltimea zonei de sedere h_zs=1 [m]

se stabileste bataia jetului

s=(H-h_zs)/sin30 =(7,2-1)/sin30 =12,4 [m]

Se calculeaza conform teoriei jeturilor plane neizoterme

-

s=

v_s=

Unde:

v_s=viteza medie in sectiunea transversala situata la distanta s de orificiu

v₀=viteza in orificiul de refulare

T_i=t_i+273=26+273=299 [K]

T₀=t₀+273=21+273=294 [K]

Din conditia v_sv_i rezulta : v₀=

Suprafata totala a fantelor de refulare se determina cu relatia :

L_f= [m]

Presupunand un numar " n " fante rezulta lungimea unei fante :

l_f= [m]

Calculul se prezinta anexat in tabelul de mai jos:

Se adopta varianta 2B₀=0,1 [m] ; l_f=2,25 [m] iar n=15 [buc] fante de refulare.

2.Dimensionarea orificiilor de evacuare pentru

sistemul de ventilare " sus-jos "

Suprafata gurilor de evacuare se determina cu relatia:

S_GE= [m²]

Unde:

c_sl=coeficient de sectiune libera

c_sl=0,95

L_ev=debitul de aer evacuat

Considerandu-se ca incaperea este ventilata in suprapresiune debitul de aer evacuat se determina cu relatia:

L_ev=y*L=0,85*4.82=4.1 [m³/s]

Presupunand ca gurile de evacuare sunt protejate cu gratare Detzer sectiunea libera se considera 50 %

Amplasarea gurilor de aspiratie a aerului s-a facut tinand seama de arhitectura salii de spectacole adoptandu-se solutia amplasarii gurilor de evacuare in contratreptele gradenelor , respectandu-se astfel conditia ca gurile de aspiratie sa se afle cat mai aproape de sursele de nocivitati.

Dimensionarea gurilor de aspiratie se efectueaza in ipoteza ca aerul inconjurator este nemiscat si are la baza cunoasterea modului de variatie a vitezei aerului aspirat.

Adoptand modelul de calcul al miscarii potentiale , suprafetele de egala viteza in cazul gurilor reale de aspiratie de dimensiuni finite sunt elipsoizi de rotatie .

Datorita amortizarii foarte rapide a vitezei v_a s-a adoptat ca v_a=3 [m/s] avandu-se in vedere ca gurile de aspiratie sunt plasate in zona ocupata de oameni in apropierea scaunelor.

Introducand in relatie rezulta:

S_GE==2,19 [m²]

Avand in vedere dipunerea scaunelor cat si a culoarelor dintre scaune :

n_GE=36 [buc]

deci suprafata unei guri de aspiratie:

s_GE==0,06 [m²/buc]

Se aleg guri de evacuare dreptunghiulare de 60*1000 [mm] protejate cu gratar Detzer amplasate in contratrepte.

3.Dimensionarea orificiilor de introducere pentru

sistemul de ventilare " jos-sus "

Dimensionarea s-a facut plecand de la premisa ca sala de spectacole este o incapere aglomerata. S-a adoptat pentru introducerea aerului solutia cu guri de refulare prin spatarul scaunelor.

Intrucat aerul se introduce in zona de lucru , viteza acestuia este impusa de conditiile de confort: v₀=0,25 [m/s] deoarece pe distante mici (intre gurile de introducere si ocupanti ) jetul de aer ramane in zona initiala , deci nu are loc o amortizare a vitezei .

Cunoscand numarul de guri si viteza v₀=0,25 [m/s] , suprafata totala a unei guri de refulare este data de relatia:

S_g= [m²]

In care:

L=debitul de aer introdus [m³/s] : L=17355 [m³/h]=4,82 [m³/s]

v₀=viteza efectiva corespunzatoare sectiunii libere : v₀=0,25 [m/s]

r=coeficientul sectiunii libere , care reprezinta rapotul intre sectiunea libera si cea totala , pentru plasa de sarma r=0,9

m=coeficientul de debit , conform tabel 13.2/p.150 m=0,82 (guri dreptunghiulare cu margini rotunjite .

rezulta sectiunea gurii de introducere:

S_g===0,058 [m²]

Se adopta o gura de introducere avand dimensiunile 300*300 [mm] protejata cu rama cu plasa de sarma , gura introducandu-se in spatarul scaunului .

4.Dimensionarea orificiilor de evacuare pentru

sistemul de ventilare " jos-sus "

Considerand ca sala de spectacole este ventilata in suprapresiune , suprafata gurilor de evacuare se determina cu relatia

S_GE= [m²]

Unde:

c_se=coeficient de sectiune libera

c_se=0,95

L_ev=debitul de aer evacuat

Considerandu-se ca incaperea este ventilata in suprapresiune debitul de aer evacuat se determina cu relatia:

L_ev=y*L=0,85*4.82=4.1 [m³/s]

Deoarece gurile de evacuare se amplaseaza sus si tinand cont de arhitectura camerei si de ipoteza ca aerul inconjurator este nemiscat , avand la baza modul de variatie al vitezei aerului aspirat si anume:

" In cazul gurilor reale de dimensiuni finite suprafetele de egala viteza sunt elipsoizi de rotatie , intersectia acestor suprafete plane cu cu planuri ce trec prin axul gurii sunt de forma elipsoidala iar liniile de curent sunt curbe ortogonale pe pe liniile de egala viteza indreptate spre planul gurii de aspiratie . "

Datorita amortizarii foarte rapide a vitezei de aspiratie v_a se adopta

v_a=4 [m/s] tinand cont ca orificiile de aspiratie sunt amplasate in afara zonei de sedere .

deci:

S_GE==1,2 [m²]

Avand in vedere numarul si pozitia orificiilor de refulare rezulta suprafata unei guri:

s_GE===0,1 [m²/buc]

Se vor alege conform Anexei II 13.31 12 bucati guri de aspiratie tip V avand dimensiunile:

L=400 [mm]

H=250 [mm]
