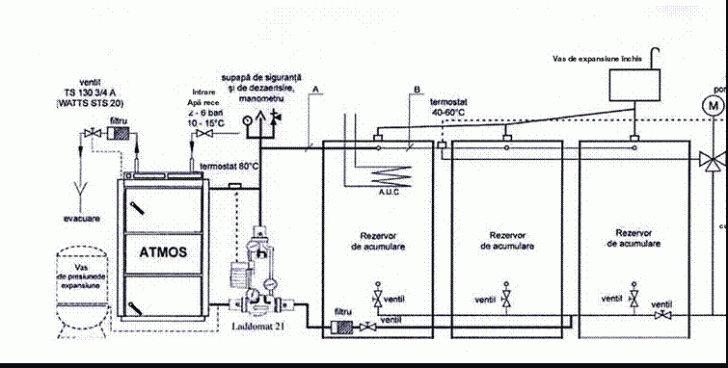

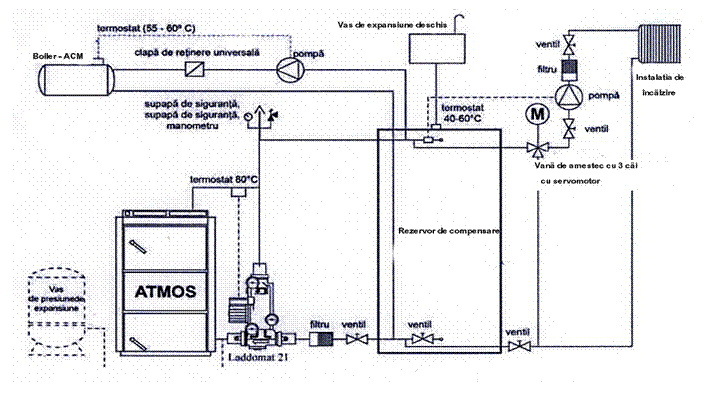

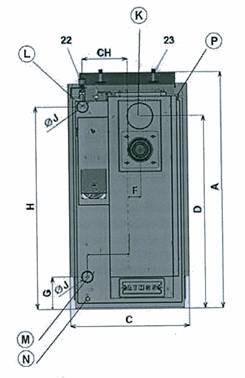

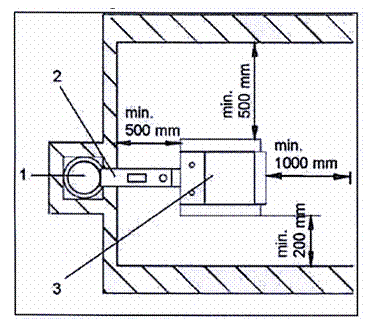

23. Schema recomandata a instalarii cazanului cu Laddomat 21 si cu rezervoare de acumulare

Diametre minime ale tevilor pentru instalatie cu rezervoare de acumulare

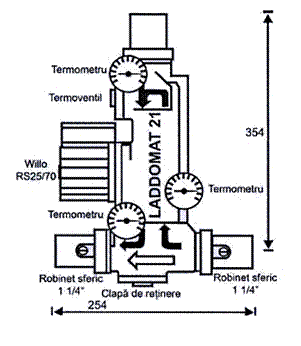

24. Laddomat 21

Prin constructia sa pompa Laddomat 21 inlocuieste instalarea clasica din piese separate. Laddomat 21 este compus din corpul de fonta, ventil termoregulator, pompa, clapeta de retinere, robinete sferice si termometre. La temperatura de 78 C a apei din cazan ventilul termoregulator deschide admisia din rezervor (sau instalatie). Instalatia cu pompa Laddomat 21 este substantial mai simpla, din aceasta cauza utilizarea sa este recomandata. In furnitura pompei Laddomat 21 se livreaza un termocartus de schimb pentru 75 C, care se utilizeaza pentru cazanele cu putere nominala peste 32KW.

Atentie!

Pompa Laddomat 21 nu este destinata decat pentru cazanele avand puterea nominala pana la 75 KW inclusiv. Se recomanda insa utilizarea pana la puterea nominala de 50 KW inclusiv.

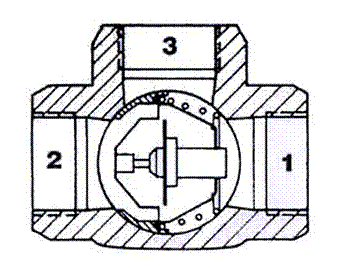

25. Ventil termoregulator ESBE

Ventilul termoregulator ESBE tip TV 60 C se foloseste la cazanele pe combustibil solid. La temperatura apei din cazan de +60 C, ventilul termoregulator se deschide si lichidul din circuitul de incalzire este admis in circuitul de cazan. In acest mod se asigura temperatura minima a apei in returul cazanului. La nevoie se poate utiliza ventilul termoregulator reglat la temperatura mai ridicata (de ex. 72 C).

Ventilul termoregulator TV 60 C este recomandat pentru cazanele:

DC18S, Dc20GS, DC22S, DC25S, DC25GS ...TV25

DC32S, DC32GS, DC40GS, DC40SE......TV32

DC50S, DC50SE, DC70S, DC75SE.......TV40

26. Functionarea sistemului cu rezervoare de acumulare

Dupa aprinderea focului, cazanul ridica temperatura apei in rezervoarele de acumulare la 90-100 C, prin functionare la putere maxima (prin 2-4 incarcari). Dupa aceasta se preia caldura din rezervor cu ajutorul vanei de amestec cu 3 cai pentru circuitul de incalzire pentru o perioada corespunzatoare cu capacitatea acumulatorului si a temperaturii aerului. In sezonul de incalzire (la respectarea capacitatilor minime ale acumulatoarelor - vezi tabelul) se ajunge la o autonomie de 1-3 zile. Daca nu este posibila folosirea rezervoarelor de acumulare se recomanda utilizarea unui rezervor de cel putin 500-1000 l pentru echilibrarea timpului de demarare si de oprire a cazanului.

Rezervoare de acumulare ATMOS standard

Izolarea rezervoarelor

Solutia potrivita este izolarea rezervoarelor, folosind vata minerala si schelet din carton ipsos, precum si umplutura suplimentara. La utilizarea lanii minerale grosimea minima recomadata este 120mm. O alta varianta este cumpararea rezervoarelor deja izolate cu vata minerala in invelis din material sintetic.

Avantaje

Instalarea cazanului cu rezervoare de acumulare are mai multe avantaje:

consum redus (20%) de combustibil, cazanul functioneaza la putere nominala si la randament de 81-89% pana la arderea completa;

durata de viata ridicata pentru cazan si cosul de fum - cantitate minima de gudroane si acizi;

posibilitatea combinarii cu alte sisteme de incalzire - incalzire electrica cu colectoare solare, etc.;

combinarea corpurilor de incalzire (radiatoarelor) cu incalzire de pardoseala;

incalzire confortabila si arderea completa (ideala) a combustibilului;

caracteristici de ardere mai ecologice

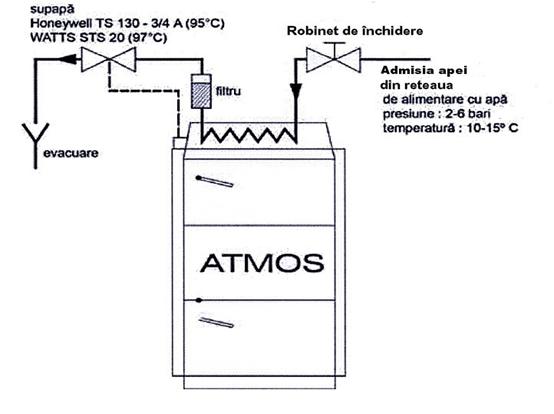

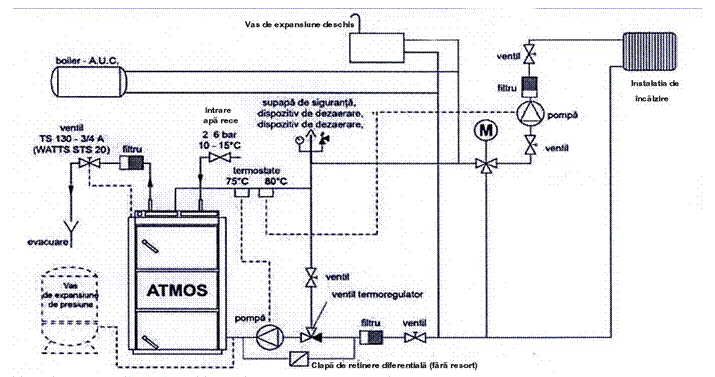

27. Racordarea serpentinei de racire impotriva supraincalzirii cu supapa termica Honeywell TS 130 - A sau WATTS STS 20

(temperatura deschiderii supapei este 95-97 C)

Atentie!

Conform standardului EN ČSN 305-5, serpentina de racire impotriva supraincalzirii nu trebuie utilizata in alt scop decat cel de protectie impotriva supraincalzirii (nicidecum la incalzire).

Supapa termica ACM TS 130 - A sau WATTS STS 20 al carui senzor de temperatura se afla in partea din spate a cazanului, protejeaza cazanul impotriva supraincalzirii in asa fel, incat la cresterea temperaturii din cazan peste 95 C, permite intrarea in serpentina de racire a apei din reteaua de alimentare cu apa, aceasta preluand energie termica, care este evacuata. In cazul amplasarii unei clapete de retinere la intrarea apei in serpentina de racire, in scopul evitarii circulatiei inverse a apei in reteaua de alimentare, serpentina de racire trebuie dotata cu o supapa de siguranta de 6-10 bari, pentru a descarca eventualele cresteri de presiune accidentale.

28. Prescriptii de lucru

Pregatirea cazanului pentru punere in functiune

Inainte de punerea in functiune se va verifica daca sistemul este umplut cu apa si daca este aerisit corespunzator. Cazanul va fi pus in functiune in concordanta cu prezentele instructiuni, in acest mod putand fi utilizat in conditii de siguranta. Cazanul poate fi deservit doar de catre persoane adulte.

Aprinderea focului si functionarea cazanului

Inaintea aprinderii combustibilului se deschide clapeta de aprindere /13/ prin tragerea manetei clapetei de aprindere /17/ si termostatul de gaze arse se pozitioneaza pe aprinderea focului (temperatura mai ridicata). Prin usa superioara /2/ se pun pe piesa ceramica refractara /5/ lemnele subtiri uscate, in pozitie transversala pe canal, astfel incat sa se creeze un spatiul de 2-4 cm intre combustibil si canal pentru trecerea gazelor arse. Peste acestea se pune hartie, din nou lemne subtiri, peste care o cantitate mai mare de lemne uscate. Dupa aprindere se inchide usa superiora si se deschide usa inferioara. Pentru ca focul sa se aprinda mai repede se poate porni exhaustorul, dar acest lucru nu este recomandat de producator. Dupa aprindere (cresterea temperaturii la 40-50C) se va inchide usa inferioara, se va umple camera de ardere cu lemne si se va inchide clapeta de aprindere cu ajutorul manetei /17/. Termostatul de gaze arse se regleaza pe pozitia de lucru (aproximativ pozitie verticala). Cu ajutorul regulatorului de tiraj FR 124, /22/ se regleaza valoarea dorita pentru temperatura apei la iesire din cazan, de obicei la 80-90C (nota: cazanul DC50SE nu este echipat cu regulatorul de tiraj FR124). Pentru ca procesul de gazeificare sa se produca este necesar sa se formeze si sa se pastreze un strat ardent (zona de reductie) a carbunelui de lemn pe duza de gazeificare. Acesta se va forma cu jarul rezultat din arderea lemnului uscat de dimensiuni adecvate. Daca se utilizeaza lemn umed nu va mai avea loc procesul de gazeificare, creste consumul de lemne, nu se obtine puterea nominala dorita a cazanului si scade durata de viata a cazanului si a cosului de fum. Daca cosul are tiraj corespunzator, adica cel prescris de producator, se poate obtine o putere nominala de 70%, chiar si cu ventilatorul oprit.

Avertisment!

La prima aprindere a focului se produce condens, ceea ce nu este un defect. Dupa incalzirea cazanului acest condens dispare. In cazul arderii deseurilor de lemn de marime mai mica, temperatura gazelor arse poate sa depaseasca 320C, iar arderea trebuie controlata. In caz contrar, exista posibilitatea deteriorarii ventilatorului (S), formarea gudroanelor si a condensului in gura de alimentare, reprezintand un efect asociat gazeificarii lemnului.

Atentie!

In timpul functionarii, manerul de actionare al clapetei de aprindere trebuie apasat (clapeta de aer sa fie inchisa). Nerespectarea acestei prescriptii poate conduce la deteriorarea ventilatorului (S).

Reglajul puterii - electromecanic

Reglajul puterii se face cu ajutorul clapetei de aer (8), actionata de regulatorul de tiraj FR 124 (22), care deschide sau inchide automat clapeta de aer, in functie de valoarea temperaturii (reglata) apei la iesire (80-90C) din cazan. (cu exceptia DC50SE). Este deosebit de important ca regulatorul sa fie corect montat, pentru ca, cu ajutorul lui se realizeaza protectia impotriva supraincalzirii. Modalitatea de montare si reglare a regulatorului este specificata in instructiunile anexate acestuia (Reg. Honeywell Braukmann, FR124). Protectia impotriva supraincalzirii este asigurata prin verificarea functiei regulatorului la temperatura apei din cazan de 90C, cand clapeta de aer (8) trebue sa fie inchisa aproape in totalitate. Reglarea regulatorului trebuie verificata. Pozitia clapetei de aer (8) poate fi urmarita din partea posterioara a ventilatorului. De asemenea la efectuarea reglajelor, trebuie sa existe o concordanta intre valoarea setata pe termostatul de agent termic situat pe panoul de comanda al cazanului si temperatura reglata a regulatorului de tiraj. Termostatul de reglaj trebuie sa fie fixat pe o temperatura cu cel putin 5C mai mica decat regulatorul de tiraj FR124 (punct marcat pe scara termostatului). Pe panoul de comanda este instalat si termostatul de gaze arse, care declanseaza pornirea ventilatorului dupa arderea completa a lemnului.

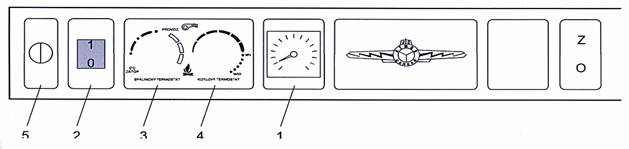

Dupa aprinderea combustibilului termostatul de gaze arse se va regla pe pozitia de lucru astfel incat ventilatorul sa fie in functiune si decuplarea sa sa se produca doar dupa arderea completa a lemnului. Pozitia optima de lucru a termostatului de gaze arse trebuie determinata in functie de combustibilul folosit, de tirajul cosului si de alte conditii specifice. Temperatura apei la iesire din cazan este indicata de termometrul (18) instalat pe panoul de comanda. Tot pe panoul de comanda este instalat si termostatul de siguranta ireversibil. Cazanul de gazeificare DC50SE nu este dotat cu regulator de tiraj Honeywell FR 124, nici cu clapeta clasica de aer (orificiu destinat regulatorului de tiraj, care la iesirea apei din cazan trebuie blindat). In schimb este echipat cu o clapeta de reglaj cu servoactionare cu resort, situata la admisia aerului de ardere in cazan. Aceasta clapeta este actionata, ca si exhaustorul, de termostatul de reglaj si cel de gaze arse in functie de temperatura apei la iesire din cazan. Daca termostatul este decuplat, clapeta se inchide automat. Clapeta de reglaj este setata din fabrica la o deschidere maxima de 30 mm. Deschiderea maxima poate fi reglata dupa nevoie. Acest lucru asigura posibilitatea schimbarii puterii nominale si a calitatii arderii.

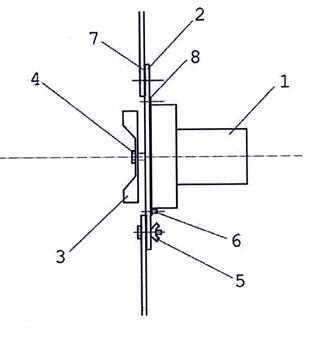

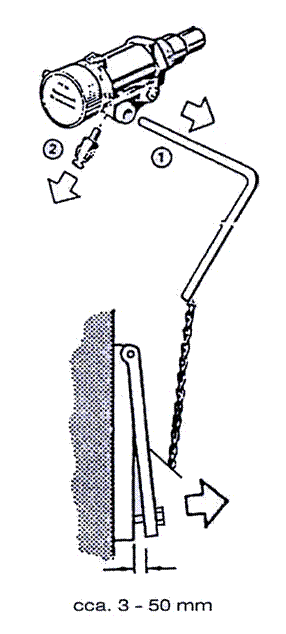

Regulator de putere (tiraj) Honeywell Braukmann FR 124 - Instructiuni de instalare

Demontati levierul (1), elementul de cuplare (2), insurubati regulatorul in cazan.

Reglare

Cazanul se va incalzi la aproximativ 80C. Rozeta de reglare se va pozitiona la temperatura citita pe termometrul de pe cazan. In acest moment clapeta trebuie sa aiba o deschidere minima (3mm). Lantul de pe clapeta de aer se va intinde in asa fel incat cursa clapetei sa fie 3-50 mm, ceea ce asigura obtinerea puterii cerute. Inchiderea minima de 3-8 mm a clapetei este reglata cu ajutorul surubului de reglare. Nu se recomanda reducerea acestei valori, deoarece astfel se reduce durata de viata a cazanului, respectiv s-ar putea provoca formarea gudroanelor in cazan si pe ventilator. Inchiderea minima a clapetei trebuie marita in cazul in care tirajul este insuficient.

Verificarea functionarii regulatorului de tiraj

Manerul de reglare se va pozitiona la valoarea ceruta a temperaturii apei la iesire din cazan (80-90C). La valoarea maxima de 95C a temperaturii apei clapeta de reglaj trebuie inchisa pana la contact (pana la surub). Valoarea prescrisa a temperaturii a apei din cazan (80-90C) trebuie intodeauna reglata cu ajutorul vanelor de amestec, dincolo de cazan. Reglarea se poate face manual ori cu ajutorul dispozitivului electric cu servoactionare.

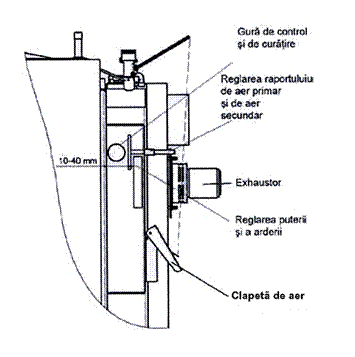

29. Reglarea puterii si a arderii

Pentru cazanele cu exhaustor DC18S - DC75SE

Reglarea de baza a raportului de aer primar si secundar

(DC18S - DC50SE, DC20GS - DC40GS)

Reglare optima:

La contact (5 mm): 5 - 10 mm

Reglare maxima:

La contact (5 mm): 10 - 20 mm

Reglarea de baza a raportului de aer primar si de aer secundar al cazanului DC75SE

Reglare optima:

La contact (20 mm): 5 - 10 mm

Reglare maxima:

La contact: 10 -20 mm

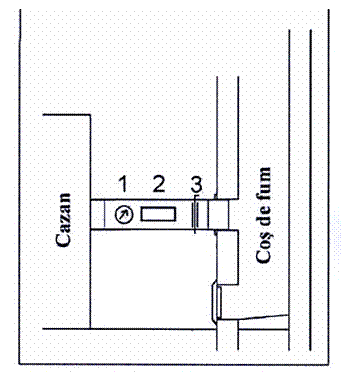

I Schimbarea reglajelor se va face cu ajutorul analizorului de gaze arse si conform temperaturii maxime care nu poate depasi 320C la intrarea in cosul de fum, la puterea nominala stabilita (cu clapeta de aprindere inchisa). Cazanul este reglat de catre producator la parametrii optimi, ceea ce inseamna ca schimbarile vor fi necesare doar in cazul conditiilor necorespunzatoare de lucru (de ex. in cazul tirajului mic al cosului se va trage maneta de reglaj pana la pozitia maxima).

Pentru cazanul cu ventilatorul de aer DC70S

Reglarea de baza a raportului de aer primar si aer secundar (70KW)

Reglare optima:

La contact (5 mm): 5 - 10 mm

Reglare maxima:

La contact (5 mm): 15 - 20 mm

Reglarea clapetei actionate de servoactionare cu resort incorporat pentru cazanul DC50SE

Reglare:

Optima: .. 30 mm

Minima:.15 mm

Maxima:.45 mm

Clapeta de reglaj este setata de catre producator la deschidere de 33 mm (vezi fig.). Pe scara servoactionarii se regleaza numarul 7. Deschiderea maxima a clapetei poate fi insa reglata dupa cerinte. Prin aceasta se poate schimba puterea nominala si arderea cazanului. In cazul decuplarii ventilatorului sau intrteruperii alimentarii cu energie electrica, clapeta este inchisa de catre resort. In cazul intreruperii alimentarii cu energie electrica, clapeta este inchisa. Pe circumferinta ei se admite o cantitate minima de aer pentru regimul de putere redusa.

30. Completarea combustibilului

La completarea combustibilului se deschide mai intai clapeta de aprindere (13) cu ajutorul manerului de actionare (17). Exhaustorul nu se va decupla. Se asteapta circa 10 secunde, dupa care se intredeschide incet usa de umplere (2), astfel incat gazele acumulate sa se aspire mai intai in canalul de fum si sa nu intre in sala cazanului. In cazul cazanului DC 80, inainte de deschiderea usii trebuie decuplat ventilatorul de aer (4) cu ajutorul intrerupatorului (20). Pe jarul format se pun busteni uscati de dimensiuni mari. La incarcare, combustibilul nu trebuie indesat deasupra duzei de gazeificare pentru ca acesta ar putea produce stingerea flacarii. Gura de alimentare se umple intodeauna complet. Pentru a diminua cantitatea de fum, se recomanda ca reancarcarea sa se efectueze atunci cand cantitatea de combustibil din camera de ardere a scazut la cel putin cu o treime fata de cantitatea initiala.

Atentie!

In timpul functionarii manerul de actionare al clapetei de aprindere trebuie sa fie apasat (clapeta de aer inchisa). Nerespectarea acestei recomandari ar putea conduce la deteriorarea vetilatorului (S).

31. Functionare continua

Este posibila incalzirea in mod continu, adica mentinerea focului peste noapte (de ex. la un regim scazut). Aceasta posibilitate exista doar in sezon de iarna. Acest mod de functionare reduce durata de viata a cazanului. Cazanul se va pregati pentru functionare continua in felul urmator:

pe jarul format din combustibilul ars se pun cateva bucati (4-6) de busteni de dimensiuni mai mari;

se inchide putin vana de amestec;

Dupa acestea temperatura apei din cazan va creste la 80-90C

clapeta de reglaj (8) actionata de regulatorul de tiraj FR 124 Honeywell se inchide automat si ventilatorul se decupleaza, astfel cazanul va functiona la putere minima.

I in cazanele astfel pregatite combustibilul poate arde o perioada mai lunga de 8-12 ore. La functionare continua (regim de putere redusa), timpul real de ardere corespunde cantitatii de combustibil incarcat in cazan si a puterii prelevate in mod real. Cazanul trebuie sa aiba temperatura apei de iesire 80-90C si temperatura apei in returul cazanului de minim 65C chiar si la functionare continua.

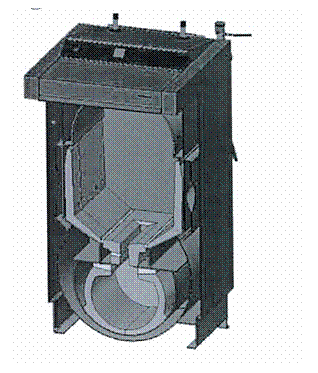

32. Curatarea cazanului

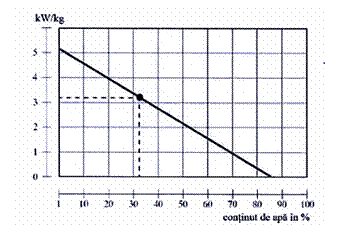

Cazanul trebuie curatat in mod regulat si temeinic la intervale de 3-5 zile pentru ca cenusa impreuna cu condensul si gudroanele depuse in interiorul cazanului izoleaza suprafata de transfer de caldura si reduce substantial durata de viata si randamentul cazanului. De asemenea o cantitate mare de cenusa in camera inferioara va micsora spatiul de ardere si deterioreaza suprafata duzei ceramice si cazanul. Curatarea cazanului se efectueaza in felul urmator: se pune in functiune exhaustorul, se deschide usa de umplere (2) si se matura cenusa prin orificiul de trecere in camera inferioara. Bucatile lungi de lemn nears (carbune de lemn) se lasa in gura de alimentare pana la aprinderea urmatorului foc. Se deschide capacul de curatare (15) si se curata cu peria canalul de fum din spate. Dupa deschiderea capacului inferior (15) se scoate cenusa si funinginea. Dupa deschiderea usii inferioare (3) se inlatura cenusa si funinginea din camera inferioara. La golirea cenusii se inlatura depunerile de funingine de pe partile laterale ale camerei de ardere inferioare cu ajutorul raschetei de curatat sau a periei. Intervalul real de curatare depinde de calitatea combustibilului (umiditatea lemnului), intensitatea incalzirii, tirajul cosului de fum si de alte conditii. Frecventa curatarii trebuie constatata in mod individual, pentru fiecare cazan. Se recomanda curatarea o data pe saptamana. Placa ceramica (10), (14) nu se scoate din cazan in timpul curatarii. Minim o data pe an se curata (matura) paleta exhaustorului si se controleaza reglajul raportului de aer primar si de aer secundar. La cazanul DC 50SE in camera de incarcare sunt instalate, in partile laterale, pe langa duza de gazeificare, table speciale care imbunatatesc calitatea arderii. Spatiul de sub aceste table trebuie curatat o data la 7-14 zile. La cazanul DC70S se controleaza si se curata eventual ventilatorul de aer minim de doua ori pe an.

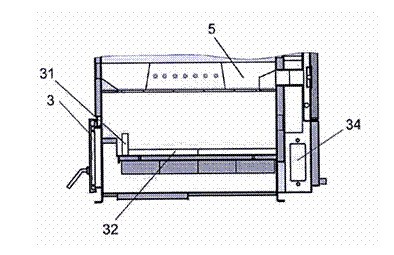

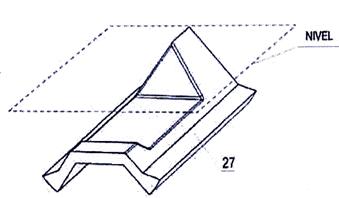

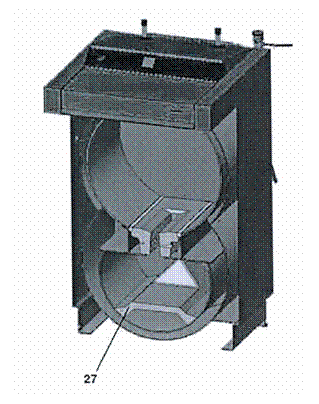

Colector ceramic de cenusa

Nivelul maxim de cenusa nu trebuie sa depaseasca nivelul muchiei superioare a acoperisului.

Avertizare!

Curatarea regulata si corecta este deosebit de importanta pentru obtinerea puterii nominale in mod constant, respectiv a unei durate de viata marita. Deteriorarile datorate curatarii insuficiente nu constituie obiectul garantiei.

33. intretinerea sistemului de incalzire (inclusiv cazanul)

Cantitatea de apa, respectiv presiunea din sistemul de incalzire trebuie verificata cel putin o data la 14 zile. Daca este necesar se va completa apa din sistem.

In cazul in care cazanul nu va functiona in perioada cand exista pericol de inghet, se va goli sistemul si cazanul de apa, sau se vor folosi solutii de antiinghet. In conditii normale cazanul se va goli de apa doar daca este necesar si pentru perioade scurte.

La sfarsitul fiecarui sezon de incalzire, cazanul se va curata temeinic si se vor repara eventualele defectiuni.

Inlocuirea pieselor deteriorate si pregatirea cazanului pentru sezonul rece se face primavara.

34. Exploatare si supraveghere

Uitilizarea cazanului se va face in conformitate cu instructiunile de utilizare si intretinere. Interventiile la cazan care ar putea pune in primejdie sanatatea beneficiarului sau a colocatarilor nu sunt admise.

Cazanul poate fi exploatat doar de persoane adulte, care cunosc instructiunile de utilizare, respectiv modul de functionare a echipamentului. Copii sub 14 ani nu pot fi lasati nesupravegheati in apropierea cazanului in functiune. In cazul cazanelor pe combustibil solid este interzisa utilizarea unor lichide inflamabile in scopul aprinderii focului, precum si marirea in orice fel a puterii nominale (supraincalzire) in timpul functionarii acestuia. Nu se vor depozita obiectele inflamabile pe cazan si in apropierea usii de umplere si de evacuare a cenusii. Cenusa va fi depozitata in containere neinflamabile cu capac. Cazanul aflat in functiune trebuie controlat periodic de persoana care utilizeaza cazanul. Utilizatorul poate efectua doar reparatiile simple, inlocuirea simpla a pieselor de schimb livrate (ex. piesa ceramica refractara, snur de etansare etc.). La utilizarea cazanului se va controla etanseitatea usilor si a gurilor de curatare (acestea trebuie sa fie etanse). Utilizatorul nu poate face interventii la constructia si instalatia electrica a cazanului. Caanul trebuie curatat corect si la timp, inclusiv caile de evacuare a fumului. Usa de umplere si cea de evacuare a cenusii trebuie sa fie intodeauna corect inchise.

35. Defectiuni posibile si modul de remediere

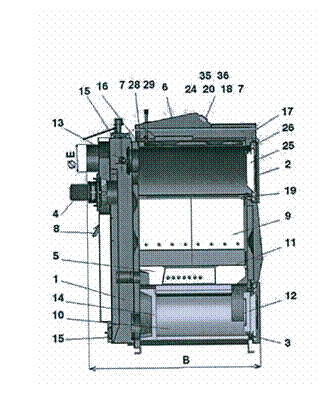

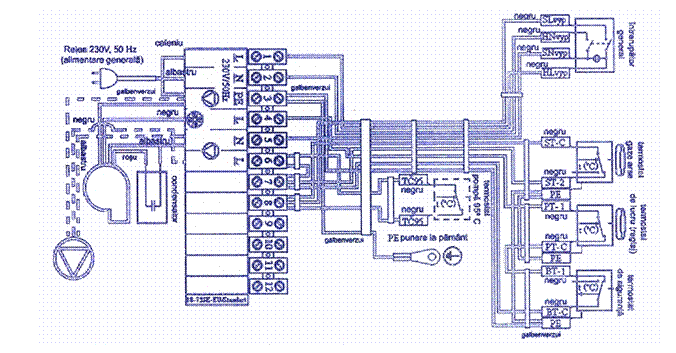

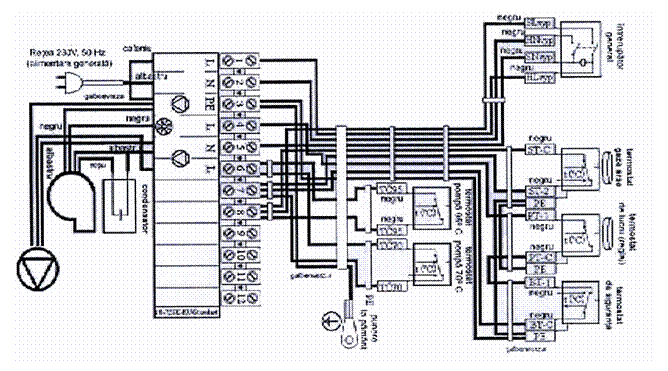

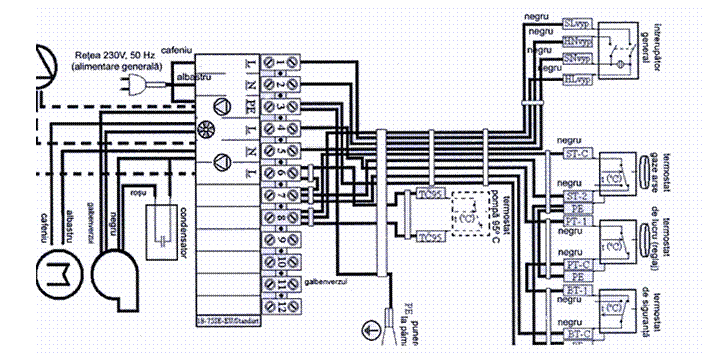

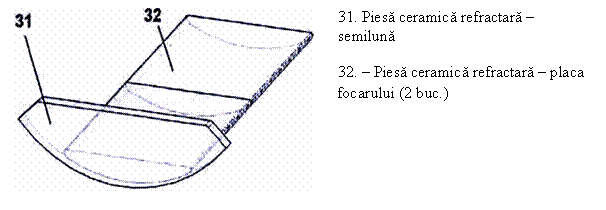

36. Piese de schimb

- Piesa ceramica refractara - duza (5)

- Piesa ceramica refractara (10), (11), (12), (13), (23)

- Ventilator    (4)

- intrerupator cu lampa de control (20)

- Termometru (18)

- Termostat reglaj (24)

- Termostat de siguranta (36)

- Termostat de gaze arse    (35)

- Snur etansare usa 18x18     (26)

- Termoizolatie usa - Sibral (25)

- Condensator pentru exhaustor UCJ4C52 - 1μF (29)

- Condensator pentru exhaustor UCJ4C82 - 1,5 μF (29)

- Condensator pentru ventilator KORA - 3 μF (DC 70S) (29)

- Termostat de siguranta pentru pompa 95C (DC50SE)    (7)

- Termostat de siguranta pentru pompa 70C    (28)

Atentie!

pentru cazanele DC18S, DC22S, DC25GS, DC20GS, DC25GS, DC30SE este destinat exhaustorul UCJ4C52 cu paleta de Φ 150 mm, pentru cazanele DC32GS, DC40GS, DC32S, DC50S, DC40SE este destinat exhaustorul UCJ4C52 cu paleta deschisa de Φ175mm, pentru cazanul DC50SE exhaustorul UCJ4C52 cu paleta inchisa de Φ175mm, iar cazanului DC75SE exhaustorul UCJ4C82 cu paleta inchisa de Φ 200mm.

inlocuirea piesei ceramice refractare (a duzei de aer)

Materiale necesare:

1. piesa ceramica refractara
2. snur de etansare (3 buc)
3. chit de cazan (alb)

Procedura: se scoate sau se sparge piesa ceramica veche (denumita in continuare duza). Se curata foarte bine suprafata unde se va aseza noua piesa, deorece sub duza veche s-au acumulat gudroane si chitul vechi. Pe circumferinta suprafetei de asezare se pune cordonul de chit in asa fel incat acesta sa impiedice mai tarziu trecerea aerului secundar sub duza. In fata cazanului orientati duza in asa fel incat adancitura ei sa fie in directia dvs. spre jos (adancitura este indreptata spre cazan, marca de pe linia trasata, daca este data se indreapta inapoi). In partea din spate a cazanului se admite aerul secundar in duza. Duza se instaleaza pe suprafata de asezare astfel incat spatiul dintre duza si suprafata sa fie identic atat in partea stanga, cat si in partea dreapta. Snururile de etansare special pregatite si taiate, trebuie fasonate putin cu ajutorul ciocanului de cauciuc pentru a avea o forma trapezoidala. Snururile astfel pregatite se intind in partile laterale si in partea frontala a duzei si se stemuiesc pe circumferinta cu ajutorul ciocanului. Capetele snururilor de etansare se izoleaza cu chit de cazan.

Inlocuirea garniturii din usa

Procedura: se indeparteaza snurul vechi cu ajutorul surubelnitei si se curata bine canalul acestuia. Se pregateste noul snur prin batere cu ciocanul pentru a avea o forma trapezoidala. Se apasa snurul cu mana pe circumferinta usii (cu partea mai ingusta in canal) - se poate utiliza eventual un ciocan de cauciuc. Se prinde maneta de la dispozitivul de inchidere a usii, orientata spre sus si se apasa snurul in canal prin inchideri repetate ale usii. La sfarsit se regleaza pozitia rotii pe care se gaseste cama de dispozitivul de inchidere a usii. Etanseitatea usii nu poate fi asigurata decat in cazul respectarii acestei proceduri.

Reglarea balamalelor si a dispozitivului de inchidere a usii

Usa de umplere si cea de evacuare a cenusii sunt fixate pe corpul cazanului prin intermediul a doua balamale. Balamalele sunt compuse dintr-o piulita fixata prin sudura pe corpul cazanului, un surub de reglare pe care este fixata usa cu ajutorul stiftului. Daca este necesar se poate schimba reglarea balamalelor prin slabirea si ridicarea carcasei superioare (panoul de comanda), prin scoaterea a doua stifturi, inlaturarea usii prin invartirea surubului de reglare cu filet dreapta. Pentru a repune ansamblul in starea initiala trebuie urmati pasii de mai sus in ordine inversa. Dispozitivul de inchidere a usii este alcatuit dintr-o maneta si o cama care se roteste pe un disc fixat de cazan si blocat cu piulita care impiedica invartirea partiala a acestuia. Dupa putin timp snurul de etansare se poate deforma, cauza pentru care roata trebuie insurubata mai mult in cazan. In acest caz se slabeste piulita de pe roata si aceasta se insurubeaza in asa fel incat maneta sa fie la 20 minute pe ceasul imaginar, dupa inchiderea usii. La sfarsit se strange piulita.

37. Protectia mediului

Cazanele de gazeificare ATMOS satisfac cerintele cele mai exigente privind protectia mediului, motiv pentru care le-a fost acordat marca "Produs ecologic", in conformitate cu directiva nr. 13/2002 a Ministerului Mediului din Republica Ceha. Cazanele sunt certificate conform standardului european EN 3003-5 si fac parte din clasa 3.

Scoaterea din uz a cazanului la sfarsitul duratei de viata

Este necesar sa se asigure scoaterea din uz a diferitelor piese intr-un mod ecologic.

Inainte de scoatere din uz, cazanul trebuie curatat bine de cenusa, care va fi depozitata in lada de gunoi. Carcasa si corpul cazanului vor fi duse in depozitul de fier vechi. Piesele ceramice si izolatiile trebuie transportate in locuri special amenajate pentru aceste tipuri de deseuri.

Avertizare!

Pentru a asigura incalzirea ecologica, este interzisa arderea altor combustibili decat cei prescrisi. Nu se vor utiliza ca si combustibil materiale plastice, vopsele, carpe, rumegus, namoluri, carbune praf, polietilena, etc.

Conditii de garantie

1. La respectarea recomandarilor mentionate in instructiunile de utilizare, functionare si de intretinere ale produsului se garanteaza caracteristicile prevazute in normele si conditiile tehnice respective ale produsului pe toata durata garantiei si anume pe 24 de luni de la data punerii in functiune. Daca cazanul este dotat cu ventil termoregulator TV 60C sau cu Laddomat 21 si cu rezervoare de acumulare (vezi schemele alaturate) garantia corpului de cazan este prelungita de la 24 la 36 de luni. Garantia celorlalte piese ramane neschimbata.
2. Pe durata garantiei, pentru orice defect aparut din vina producatorului, vanzatorul se obliga sa remedieze in mod gratuit acest defect.
3. Perioada de garantie se prelungeste cu atata timp cat produsul a fost in reparatie in garantie.
4. Interventiile in perioada de garantie se vor efectua doar in cazul unei solicitari concrete prezentate la centrul de service autorizat.
5. Garantia cazanului este recunoscuta doar atunci cand instalarea cazanului a fost efectuata de catre persoane instruite de catre producator in conformitate cu normele si instructiunile de utilizare in vigoare. Recunoasterea oricarei garantii este conditionata de indicarea tuturor datelor privind firma care a efectuat instalarea. In cazul deteriorarii cazanului provocata de montarea necorespunzatoare, toate cheltuielile aparute in legatura cu aceasta vor fi suportate de firma care a efectuat instalarea.
6. Cumparatorul a luat la cunostinta instructiunile de utilizare si modul de functionare a cazanului.
7. La sfarsitul perioadei de garantie, interventiile se vor efectua de asemenea la un centru autorizat de service in baza cerintei clientului. In acest caz clientul va plati cheltuielile de reparatie.
8. Beneficiarul este obligat sa respecte recomandariile producatorului din instructiunile de utilizare si intretinere. Garantia nu acopera daunele provocate de nerespectarea instructiunilor de utilizare si intretinere, de montarea necorespunzatoare sau de arderea combustibililor necorespunzatori. In acest caz clientul va suporta cheltuielile de reparatie.
9. La instalarea si functionarea cazanului conform instructiunilor de utilizare, temperatura de iesire a apei trebuie mentinuta in permanenta la 80-90C si temperatura apei din returul cazanului la minim 65C in toate regimurile cazanului.
10. Clientul este obligat sa asigure cel putin o data pe an o revizie a cazanului, inclusiv reglarea elementelor de comanda si de constructie, respectiv a sistemului de evacuare a fumului, de catre o firma autorizata de service. Aceasta revizie se va inregistra in certificatul de garantie.

Garantia se refera doar la cazanele vandute si montate pe teritoriul Romaniei.

Proces verbal de instalare a cazanului

Instalarea a fost efectuata de firma:

Denumire

Adresa..

Tel.

Date constatate:

Cazanul a fost instalat cu armatura de amestec (descriere succinta):

Combustibil:

Tip: .

Dimesiuni:

Umiditate:

La pornire s-a verificat functionarea cazanului si a tutror elementelor de reglare si de siguranta.

Responsabil de control:.. Data:

Semnatura si stampila:..    Semnatura client:.

* marimi masurate

Interventii / Revizii

Raport de reparatii in garantie si postgarantie

Reparatie: ..........................................

..........

Efectuat de, la data de

Reparatie: ..........................................

..........

Efectuat de, la data de

Reparatie: ..........................................

..........

Efectuat de, la data de

Reparatie: ..........................................

..........

Efectuat de, la data de
