Manual de pornire si setare Cazan peleti OPOP

Manual de pornire si setare Cazan peleti OPOP

PORNIRE SISTEM:

Verificati daca flexibilul de alimentare a fost montat corespunzator pe arzator

Verificati cablajul intre panoul electric si arzator

Verificati cablajul intre snec si panoul de comanda

Verificati daca zenzorul de temperatura a fost montat pe teava de tur, la racordarea la cazan.

Verificati daca placa metalica a fost montata in interiorul cazanului (vezi explicatie mai jos)

Verificati daca aveti o presiune de 1,5 bar pe manometrul de pe panoul frontal a cazanului.

Verificati daca sunt peleti in rezervor

Apasati tasta "sageata sus" de pe panoul de comanda si tineti apasat, apoi conectati sistemul la sursa 220V AC.

Pe ecran va apare mesajul "Incarcare cu peleti", dupa care sistemul va incepe incarcarea tubului cu snec cu peleti. Aceasta procedura va tine aprox. 15 min.

Cand peletii incep sa cada in arzator, deconectati sistemul de la sursa 220V.

Reconectati sistemul la sursa 220V si incepeti configurarea acestuia.

Insusirea optiunilor si relatiile acestora din panoul de comanda:

Valorile recomandate in acest manual sunt informative! Depinzand de izolatia cladirii si de alti factori, valorile optime se vor gasi prin incercari consecutive.

a)      Temperatura:

Temperatura cazan:

Temperatura maxima a cazanului. La atingerea temperaturii setate, sistemul va reduce treptat din putere pana ce temperatura va scade, dupa care cazanul va creste treptat puterea. In cazul unor valori mari setate la meniul "Dif. de Temperatura" cazanul va intra in repaus, si alimentarea continua dar cu o cantitate mica de peleti pentru mentinerea focului, apoi se va opri.

Temperatura recomandata la o instalatie cu calorifere este de 75C. In cazul incalzirii prin pardoseala valoarea poate fi la 35C. Reducerea puterii nu se va produce brusc, ci treptat, astfel se poate astepta la 4-5 C in plus fata de temperatura setata. Adica 80 C in cazul radiatoarelor sau 40C in cazul incalzirii prin pardoseala. Temperatura trebuie setata tinand cont de temperatura la care va deschide pompa de circulatie.

Dif. de Temperatura:

La atingerea diferentei de temperatura setata, reancepe procesul de incalzire, crescand puterea treptat pana la atingerea valorii setata sub meniul "Temperatura Cazan".

Ex. 75C - 2C=73C dupa care temperatura apei va urca treptat la 75C. Daca aceasta valoare este 0C, sistemul va mentine temperatura pe tur la temperatura setata in meniul "Temperatura cazan".

In cazul conectarii unui termostat de camera la panoul electric, valoarea "Dif. Temperatura" poate fi 0C.

Func. Automata:

Capacitate Melc:

Capacitatea melcului este exprimat in grame si defineste cantitatea de pelete ce poate fi adaugat de motorul de alimentare in 360 secunde. Valoarea maxima este de 1000 g adica 1 kg. La un sistem de incalzire cu radiatoare si la o suprafata utila de cca. 150 - 200 m2 valoarea poate sa fie de 500 g.

Totusi aceasta cantitate nu se va alimenta in    6 minute, vezi meniul "Functii Manuale".

Tiraj Cos:

Tirajul cosului trebuie setat la 10, echivalent cu 10Pa.

DA/NU:

Cazanul va lucra automat (DA), cazanul va folosi termostat de camera (NU).

In cazul in care optiunea setata este DA, sistemul va calcula automat cantitatea de peleti necesara pentru ardere. Optiunile setabile manual sunt "Temperatura Cazan" si "Capacitate Melc", orice alta optiune setata manual este ignorata. Daca s-a selectat optiunea NU, cazanul va lucra in functie de cerintele termostatului de ambient si in concordanta cu setarile efectuate manual.

b)      Func. Manuala:

Peleti Min:

Semnifica procentajul gramajului setat in meniul "Capacitate Melc". Prin setarea procentajulul "Peleti Min." sistemul va calcula automat cantitatea de peleti ce se va alimenta in 6 min la puteri joase. Acesta cuprinde, pornirea si treptele de puteri sub 50%. Ex. "Capacitate Melc"=500 iar "Peleti Min."=9, cantitatea de peleti ce se va alimenta in 6 min este de 45 g.

Valoarea recomandata este 9.

Peleti Max:

Semnifica procentajul gramajului setat in meniul "Capacitate Melc". Prin setarea procentajului "Peleti Min." sistemul va calcula automat cantitatea de peleti ce se va alimenta in 6 min la puteri ridicate. Acesta cuprinde treptele de puteri mai mari de 50%. Ex. "Capacitate Melc"=500 iar "Peleti Min."=50, cantitatea de peleti ce se va alimenta in 6 min este de 250 g.

Valoarea recomandata este 50.

Peleti Repaus:

Semnifica procentajul gramajului setat in meniul "Capacitate Melc". Prin setarea procentajului "Peleti Min." sistemul va calcula automat cantitatea de peleti ce se va alimenta in 6 min cand sistemul este in pauza. Sistemul va intra in pauza cand termostatul de ambient va opri sistemul, care o perioada scurta va intra in pauza apoi se va opri, sau cand "Dif. de Temperatura" a fost setat la o valoare ridicata. Valoarea recomandata este 8.

c)      Ceas:

Pornire/Zi:

In cazul in care sistemul nu se va utiliza cu termostat de camera se poate seta numarul de porniri pe zi in care sistemul va porni si va incalzi conform parametrilor setati.

Perioada de timp:

Perioada de timp exprimata in minute in care sistemul va functiona conform parametrilor setati.

Pornirea Urmat.:

Timpul exprimat in minute dupa care sistemul va porni si va functiona conform parametrilor setati.

Ceas:

Ora exacta. ATENTIE!! Pentru ca sistemul nu este dotat cu memorie interna, ceasul va trebui setat ori de cate ori se intrerupe alimentarea cu energie electrica.

c) Curatare/Putere:

1. Interval Curatare:

Prin definirea intervalului de curatare in minute, ventilatorul cazanului va porni cu putere maxima si va curata tavita de ardere.

Timp de curatare:

Timpul de curatare exprimat in secunde defineste perioada in care ventilatorul va sufla cu putere maxima pentru a curata tavita de ardere.

Putere Min.:

Exprima puterea minima in procentaj la care se doreste functionarea cazanului.

Putere Max.:

Puterea maxima exprimata in procent la care se doreste functionarea cazanului.

Explicatie: Fiecare locuinta are un necesar de caldura propriu, care depinde de izolatie, de amplasament, climat, materialele de constructie, etc. Pentru o eficienta cat mai buna a sistemului, intelegerea relatiilor intre cateva dintre meniuri este foarte importanta, mai mult, testele si analiza rezultatelor va reduce costurile si va prelungi viata cazanului.

Optiunile cele mai importante care     sunt subiectul testelor sunt "Capacitate Melc" si "Peleti Max.". Aceste doua optiuni regleaza cantitatea de peleti alimentati in cazan, astfel energia produsa si consumul sistemului. Recomandare: Crearea unui tabel in care figurureaza temperatura sistemului, cantitatea setata pentru melc, procentajele de alimentare (Peleti Min., Peleti Max., Peleti Pause), observatie si perioada de testare.

Completand acest tabel ori de cate ori sa efectuat o modificare va ajuta la configurarea optima a sistemului.

Pentru un rezultat cat mai simplu testele se pot efectua in perioade de 60 min, apoi cum sistemul va consuma cat mai optimal, acestea se pot extinge pe zile.

Ordinea in care setarile trebuiesc modificate este schimbarea valorii la meniul "Peleti Max", care va reglementa cantitatea de peleti ce a fost setat la meniul "Capacitate Melc", acesta fiind exprimat in procente. Adica, cat la suta se va alimnta in sistem in 6 min din gramajul setat in capacitatea melcului. Cand valorile procentuale in meniul "Peleti Max", sunt prea mici, adica sub 20% sau sunt prea mari, peste 70%, se poate schimba valoarea meniului "Capacitate Melc" intro valoare corespunzatoare, mai mare sau mai mic.

Flacara si temperatura turului (Temperatura Cazan) sunt raspunsul la setarile efectuate la cantitati. La capacitate maxima (Putere 100%), flacara trebuie sa arda puternic, bubuind, fara fum si sa se prelinga pe peretele interior a cazanului. Pentru acest lucru tirajul hornului trebuie sa fie corespunzator, precum si cantitatea de peleti alimentati. Peletii trebuie sa arda in intregime! Temperatura setata in optiunea "Temperatura Cazan" trebuie atinsa, adica sistemul trebuie sa produca destula energie ca sa atinga aceea temperatura. In caz contrar "Peleti Max" se va mari.

Daca flacara este lenta, cu un fum negru, ventilatorul rotindu-se lent, sistemul este supraalimentat. Reduceti cantitatea de pelete din meniul "Peleti Max".

Opirea sistemului:

a)      Oprirea din tasta ON/OFF

Apasati si tineti apasata tasta ON/OFF pentru oprirea sistemului. In acest caz sistemul va reporni doar daca apasati tasta ON/OFF.

b)      Oprirea sistemului se face prin scoaterea snecului din conector.

La reintroducerea snecului in conector sistemul va relua ciclul sau de lucru. Setarile efectuate in panou se salveaza automat.

Pornirea/repornirea sistemului:

a)      Sistemul a fost oprit manual cu ajutorul tastei ON/OFF

Apasati si tineti apasat tasta ON/OFF pentru a reporni sistemul. In aceasta stare sistemul este activ dar nu functioneaza, nu se alimenteaza cu peleti, iar consumul de energie electrica este doar pentru alimentarea panoului de comanda.

b)      Sistemul a fost oprit din lipsa de peleti

Daca rezervorul de peleti s-a golit, sistemul se va opri automat. Pentru a reporni, realimentati rezervorul cu peleti, apoi scoateti sistemul din sursa de 220V iar inainte de reconectare apasati si tineti apasat sageata SUS. Reintroduceti sistemul in sursa 220V. Sistemul va incepe umplerea tevii de alimentare cu peleti. Asteptati pana ce peletii vor incepe sa cada in camera de ardere. Opriti sistemul prin scoaterea stecherului din conector apoi reintroduceti acesta. Sistemul va relua ciclul sau normal de lucru care i-a fost setat anterior.

c)      Sistemul a fost oprit fortat de termostatul de siguranta montat pe turul cazanului.

Acest dispozitiv este montat din motive de siguranta si va opri alimentarea cu energie electrica a sistemului in caz de supraincalzire, adica la 90C.

Repornirea sistemului este posibila doar in cazul in care se desurubeaza capacul negru de pe dispozitiv si se apasa butonul de resetare. Sistemul va reporni numai daca    temperatura cazanului a scazut sub 90C.

d)      Sistemul s-a oprit iar panoul de comanda nu este iluminat.

Verificati conexiunile electrice ale sistemului, verificati daca aveti tensiune corespunzatoare. Verificati cablajul sistemului. Sunati pentru suport technic.

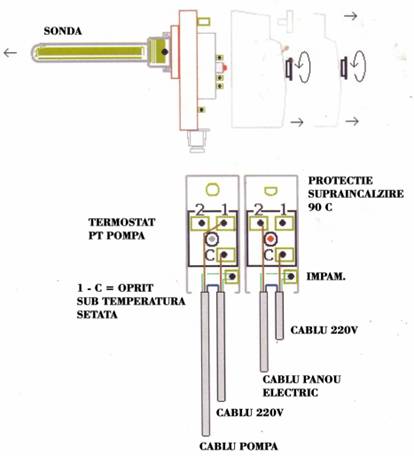

Cablajul necesar pentru montarea sondei:

Pachetul poate contine un sistem mixt de termostat pentru pompa si un termostat de siguranta sau doar un termostat de siguranta. Acesta se monteaza pe laterala din spate a cazanului in ramificatia de pe tur.

Montarea placutei metalice:

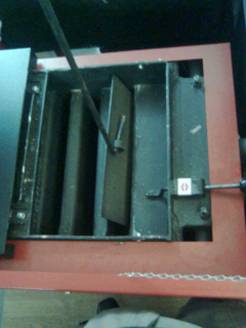

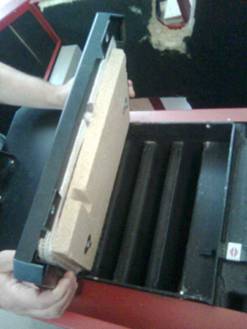

Placuta metalica furnizata in pachet are scopul de a separa interiorul camerei de ardere de cenusar. Pentru montarea acestuia in locul destinat, folositi manerul cu peria de curatire care se va trece prin inelul sudat pe placuta metalica. Desurubati cele doua suruburi tip fluture (fig. 1) si demontati usa care acopera elementii acestuia (fig.1). Cu ajutorul periei de curatare coborati placa metalica intre elementi (fig. 2). Asigurati-va ca placa metalica inchide corespunzator orificiul de sub camera de ardere.

Fig.1    Fig.2
