Transmisia cardanica transmite momentul de torsiune de la cutia de viteze pana la puntea conducatoare.

Transmisia cardanica a autobuzului consta din arborele cardanic 2 (fig. 4.2.1), furca glisanta 6 si 2 artiсulatii cardanice.

Articulatiile cardanice sunt identice ca structura si, fiecare dintre ele, consta din furca arborelui cardanic, brida - furca 1 (7) si crucea cardanica 11, fixata in urechile furcilor pe rulmentii cu ace 12.

Fixarea rulmentilor cu ace este combinata. Ea consta din manseta 14 si din fixatorul - stort 13, montat fortat pe axa crucii.

Imbinarea cu ghivent este ermetizata cu manseta 9, instalata in conducta arborelui cardanic 2. Pentru ungerea imbinarii cu ghivent, in furca glisanta este instalata ungatoarea 8.

Transmisia cardanica este balansata. Pentru marcarea pozitiei reciproce a completului de balans, pe conductele arborilor sunt trasate sagetile 4. Descompletarea arborilor cardanici nu este admisa.

Asistenta tehnica a transmisiei cardanice

Asistenta tehnica a transmisiei cardanice consta in verificarea fixarii bridelor arborelui cardanic, ungerea rulmentilor cu ace ai crucilor si a imbinarii glisante cughivent. In cazul uzarii sau distrugerii rulmentilor cu ace, ei trebuie sa fie inlocuiti la timp cu altii noi.

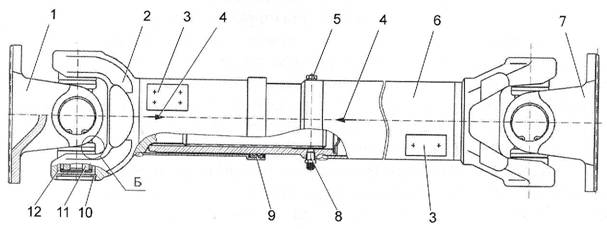

Figura 4.2.1 - Arborele cardanic

1,7 - brida-furca; 2 - arborele cardanic; 3 - placi de balans; 4 -- sageti de montaree;    5 - supapa de control; 6 - furca glisanta; 8 - ungatoare; 9,14 - mansete; 10 - inel distantator; 11 - cruce; 12 - rulment cu ace; 13 - etansare-stort.

Fixarea bridelor arborelui cardanic trebuie verificata la fiecare RT-1. Piulitele bolturilor de fixare a bridelor trebuie sa fie stranse la momentul 98122 H.m.

Ungerea articulatiilor si a imbinarii - ghivent a arborelui cardanic trebuie sa se efectueze in conformitate cu recomandarile date in harta chimotologica.

La demontare trebuie sa fie insemnate toate piesele articulatiei cardanice, pentru ca la asamblare sa fie puse in aceleasi locuri. Arborele cu ghivent si furca glisanta este necesar sa fie montate in asa fel incat sagetile 4 (fig. 4.2.1) sa se afle pe aceeasi linie.

Jocul de axe de-a lungul fuselor crucii este asigurat prin alegerea inelelor distantatoare 10.

Dupa inlocuirea unor piese arborele cardanic trebuie sa fie echilibrat dinamic prin sudarea placilor 3.
