Modelarea solidului piesei 12

Modelarea solidului piesei 12

Fig.1 solidul piesei 12

Analizand forma piesei se constata ca aceasta se obtine dintr-un contur care se extrudeaza la grosimea de 32, din care se extrage partea centrala cu frezarii si golul de D 12 unitatii din partea superioara.

Se muta apoi UCS-ul pe o fata laterala a portiunii din partea de jos a piesei, dupa care se deseneaza un cilindru de D12 si inaltime de 20 de unitatii care se extrage din corpul piesei, obtinandu-se piesa 2.

• Desenarea axelor si pozitionarea UCS-ului

Se activeaza Layer-ul axe si se deseneaza o axa verticala si una orizontala iar la intersectia lor pozitioneaza UCS-ul.

Command: l s

LINE Specify first point:

Specify next point or [Undo]:

Command: l s

LINE Specify first point:

Specify next point or [Undo]:

Command: ucs s

Current ucs name: *WORLD*

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: o s

Specify new origin point <0,0,0>:

Se deseneaza axele orizontale la distantele de 55 si 105 pe axa OY

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

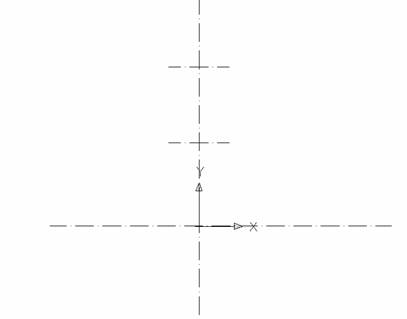

Fig.2 desenarea axelor si mutarea UCS-ului

• Desenarea conturului exterior

Se deseneaza conturul exterior folosind comenzile LINE si CIRLE de desenare dupa care cu ajutorul comenzii de editare TRIM se inlatura portiunile care trebuie sterse    din desen obtinandu-se conturul exterior din fig.3

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <36>: d s

Specify diameter of circle <72>: s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Specify radius of circle or [Diameter] <36>: r s

Requires numeric radius, point on circumference, or 'D'.

Specify radius of circle or [Diameter] <36>: s

Se Activeza LAZER-ul si se deseneaza doua linii verticale de o parte si de alta a axei verticale la o distanta de 25 de unitatii de acesta care sa intersecteze cercul de D 72.

Command: l s

LINE Specify first point: -25,20

Specify next point or [Undo]: 20

Command: l s

LINE Specify first point: 25,20

Specify next point or [Undo]: 20

In layer-ul contur de continua desenul conturului extrior

Command: l s

LINE Specify first point:

Specify next point or [Undo]:

Specify next point or [Undo]: *Cancel*

Command: l s

LINE Specify first point:

Specify next point or [Undo]:

Cu ajutorul comenzii TRIM se indeparteaza portiunile nedorite din desen

Command: trim

Select cutting edges

Select objects: Specify opposite corner: 14 found

Select objects:

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

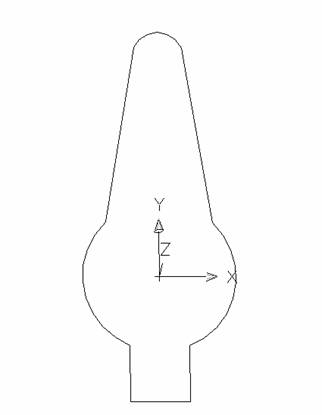

Fig.3 desenarea conturului exterior

• Desenarea conturului interior

In LAYER-ul contur se deseneaza conturul interior folosind comenzile de desenarea LINE si CIRCLE dupa care se inlatura portiunile nedorite din desen cu ajutorul comenzii de editare TRIM.

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: s

Specify radius of circle or [Diameter] <12>: d s

Specify diameter of circle <24>: s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Specify radius of circle or [Diameter] <24>: d s

Specify diameter of circle <48>: s

Command: c s

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Specify radius of circle or [Diameter] <6>: d s

Specify diameter of circle <12>: s

Command: l s

LINE Specify first point: - s

Specify next point or [Undo ]: activand ORTHO se deseneaza o linie verticala din partea de jos a conturului exterior pana ce intersecteaza cercul de D12 si in partea centrala.

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: activand ORTHO se deseneaza o linie verticala din partea de jos a conturului exterior pana ce intersecteaza cercul de D12 si in partea centrala

Se deseneaza frezare din partea dreapta a conturului interior

Command: l s

LINE Specify first point: s

Specify next point or [Undo]: s

Command: trim s

Select cutting edges

Select objects: Specify opposite corner: 20 found

Select objects:

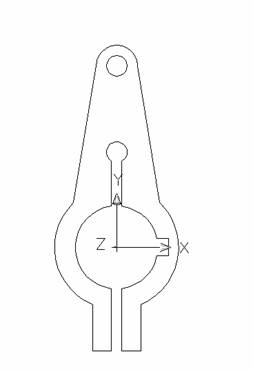

Fig.4 desenarea conturului interior

• Obtinerea solidului

Pentru a obtine solidul trebuie mai intai ca desenul obtinut sa fie transformat intr-o Pline continua acest lucru facandu-se cu comanda PEDIT cu optiune JOIN.

Command: region s

Select objects: Specify opposite corner: 22 found

Select objects:

Dupa ce desenul sa transformat intr-o Pline inchisa se poate extruda la o grosime de 32 de unitatii obtinandu-se solidul din fig.5

Command: extrude s

Select objects: 1 found

Select objects:

Specify height of extrusion or [Path]: 32

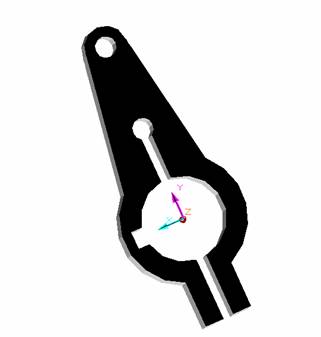

Fig.5 extrudarea solidului

Din acest solid trebuie extras cilindrul din partea de sus, comanda SUBTRACT rezultand solidul din fig.6

Command: subtract s

Select objects: 1 found

Select objects:

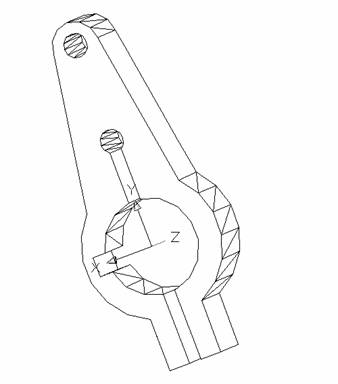

Fig.6 extragerea golurilor

• Obtinerea piesei finale

Pentru a obtine piesa finala trebuie sa mai realizam un gol in partea de jos a ei, gol care este perpendicular pe fata piesei .

Pentru aceasta se muta UCS-ul pe fata laterala a piesei , se deseneaza apoi cilindrul de D12 si inaltime 28 care apoi se extrage din solidul piesei.

1. mutarea UCS-ului

se muta UCS-ul pe fata laterala folosind comanda UCS ,pozitionarea lui fiind reprezentata in fig.7

Command: ucs s

Current ucs name: *NO NAME*

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: n s

Specify origin of new UCS or [ZAxis/3point/OBject/Face/View/X/Y/Z] <0,0,0>: 3p s

Specify new origin point <0,0,0>:

FIG.7 mutarea UCS-ului

2. obtinerea cilindrului

Command: c

CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Fig.8 extrudare solidului

Se deseneaza cilindrul de D12 si inaltime de 30 ,obtinerea lui fiind reprezentata in fig.8

3. extrudarea cilindrului

Command: subtract

Select solids and regions to subtract from ..

Select objects: 1 found

Select objects:

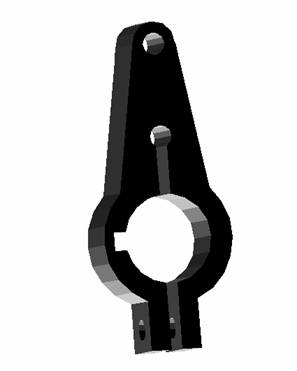

Fig.9 solidului piesei

Se extrage cilindrul desenat anterior din solidul piesei rezultand piesa finala din fig.9
