Procedura de ansamblare pentru TRADUCTORUL DE PRESIUNE

Procedura de ansamblare

pentru

TRADUCTORUL DE PRESIUNE

I. Introducere

Scopul major al acestui manual este de a informa utilizatorii cum se ansambleaza si intretine Traductorul de Presiune Canada Tech. Utilizatorul va gasi informatii utile despre operatia de intretinere si rezolvarea unor probleme.

Canada Tech ofera o paleta larga de dispozitive de memorare a datelor din zacamintele de titei. Unele dintre acestea include scule de memorare in gaura libera utilizand impreuna Peizo-Resistive si traductor de quartz, mecanisme de citire la suprafata, inregistrari de presiune, inregistrarea presiunii la suprafata si produse variate utilizate de industria slimline / wireline. Aceste produse au fost dezvoltate si fabricate pentru a obtine cea mai inalta acuratete si rezolutie in aceasta industie.

A. Componente

Un set de scule de Traductoare poate fi considerate complete cu urmatoarele componente:

. 2 Traductoare

. 2 Carcase de Traductoare

. 2 Carcase de Baterii

. 2 Nas-uri de bou

. 1 Kit de Intretinere si Reparatii (contine extra O-rings and rings de strangere)

. 1 Cutie Data Download (RS232 Serial or USB - customer specific)

. 1 Cablu Data Download (RS232 Serial or USB)

. 1 Disc cu drivere USB (necesar numai la comunicarea cu USB-ul

. 1 Interface Power Supply (only needed with RS232 Communications)

. Fisiere de Calibrare a sculei si Certificate

. 1 CD cu Programl Tool Box

**(Reductia nu este necesara cu Carrier)

B. Extra Accesorii

. Carcasa Pelican

. Baterii de Lithiu

. Tester de Baterii

. Cheie dinamometrica

. 1 1/8" Crowfoot

Canada Tech software necesita un IBM compatibil cu un computer Pentium 60 MHz sau mai bun, impreuna

cu Microsoft Windows.

II. Ansamblarea si Service ul

A.     Pas cu Pas

Procedura pas cu pas de ansamblare a Traductorului de Presiune

1. Tineti Nasul de Bou cu fermitate. Aliniati Nasul de Bou cu Carcasa Traductorului de Presiune si strangeti cu grija, in deplina siguranta, cu cheia dinamometrica de 1 1/8".

Nasul de Bou Carcasa Traductorului de Presiune

2. Daca este necesar, introduceti un Filtru prin presare in interiorul Carcasei Traductorului. Filtrul ar trebui sa fie introdus doar prin interiorul carcasei.

Filtru

3. Montati O-ring-urile V90 016 pe Carcasa Traductorului.

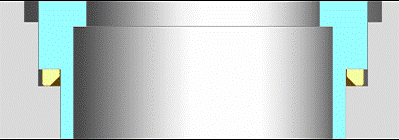

4. Puneti un nou o-ring de etansare prin strangere (metal) pe Traductorul de Presiune. O-ringul de strangere ar trebui sa fie montat cu partea plana a o ringului de strangere spre Traductorul de Presiune si cu partea oblica in opozitie cu Carcasa Pilotului.

Etansare metalica a traductorului de presiune Scula

NOTE: Utilizarea o ringului de strangere (metalic) nu poate fi garantata pentru o etansare eficienta, de aceea se incurajeaza inlocuirea o ringului de strangere de fiecare data cand Traductorul de Presiune este desfacut.

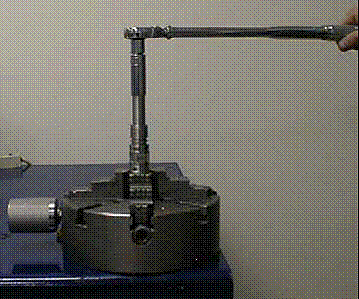

5. Infiletati Traductorul de Presiune in Carcasa Traductorului si utilizati cheia dinamometrica si

o menghina de 11/16", rasuciti Traductorul de Presiune la 130 ft*lbs.

6. Instalati o baterie de litiu de marimea C pentru temperatura ridicata (la 150sC). Bateria trebuie sa aibe 4 picioruse de conectare si nu trebuie sa masoare mai mult de 2.525 in lungime de la umarul conectorilor la capatul bateriei.

Aceasta poate fi verificata prin instalarea libera a bateriei si cand se instaleaza the battery barrel. Acum desfaceti lacasul bateriilor si inspectati gaura in mufa de legatura intre baterie si Traductorul de presiune).

*** Intotdeauna trebuie sa fiti atenti cand manipulati bateriile cu litiu.

7. Montati doua o ringuri 212 V90 (viton of 90 durometru) pe Carcasa Traductorului de presiune).

distanta libera 0.050"

O-ringuri

8. Gresati usor o-ringurile de pe Carcasa Pilotului     cu Dow Corning 55 silicon pentru o ringuri rezistent la temperaturi pentru a va ajuta sa preveniti ruperea o ringurilor cand se instaleaza lacasul bateriilor.

9. Montati carcasa bateriilor si strangeti in siguranta.

OPTIUNE: Pentru a activa etansarea metal pe metal, instalati carcasa bateriilor si strangeti la un moment de torsiune de 100 lbs utilzand cheia dinamometrica cu dezchizatura de 1 1/8" (crowfoot).

10. Scula este acum ansamblata si pregatita pentru utilizare.

2. Dupa ce scula a fost extrasa din sonda

Carcasa si Traductorul ar trebui sa fie racite suficient inainte de a se lucra cu acestea.

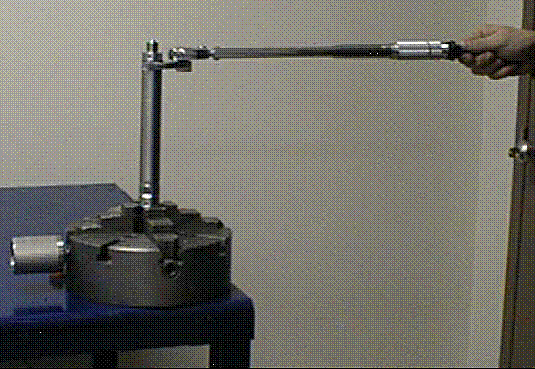

Slabiti carcasa bateriilor din infiletarea carcasei aparatului electronic (Carcasa traductorului) utilizand o cheie dinamometrica de 1 1/8".

Incet inlaturati carcasa baterilor din infiletarea cu Carcasa Traductorului.

Inlaturati bateria din infiletarea cu Carcasa Traductorului prin apucarea bateriei si intrerupeti contactul pinilor pe cat posibil tinand drept carcasa aparatului electronic. *Nu rasuciti bateria!!

Acum este momentul sa porniti descarcarea informatiei inregistrate de scula.

3. Comunicarea cu scula

Pentru a porni comunicarea cu scula, este recomandata urmatoarea procedura

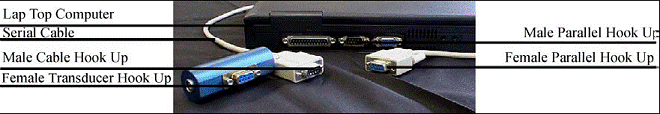

Atasati mufa mama a cablului serial cu 9 pini, care a fost furnizat cu scula, la un port paralel liber din spatele computerului. Atasati mufa tata a cablului la mufa serial a Cutiei de Descarcare a Datelor. Cutia de Descarcare a Datelor este un adaptor cu interfata electrica, care permite comunicarea intre computer si scula. Daca utilizati o Cutie de Descarcare cu USB, conectati Cutia de Descarcare cu USB, conectati cablul USB la portul USB a computerului. Cu conectarea USB, nu mai este necesara o alimentare de energie prin interfata. Fiti siguri ca driverul USB este instalat in computer pentru a lucra cu conexinea USB. Un CD cu driverul USB este furnizat cu intregul pachet sau poate fi gasit ultimul driver pe site ul nostru www.canadatech.com >>> Support >>> Downloads>>> USB Drivers.

Alineati punctul rosu de pe interfata cutiei la punctul rosu de pe scula si introduceti l cu grija. Ele se vor conecta numai in acest mod. Nu fortati sau rasuciti!! Daca conectarea este dificila, opriti-va si uitati-va sa vedeti ce ar pute o obstructiona. Eliminati toate obstructiile si incercati din nou conectarea inca odata. Cand aceste trei componente sunt conectate impreuna, scula este in Communication Mode. Acest mod este utilizat pentru a programa scula, a descarca fisierul si pentru a uploada informatiile de calibrare si altele legate de operatiile ce pot fi executate prin acest software. Puterea consumata in acest mod este de 8mA. Inca odata, pentru conectarile prin USB, alineati punctul rosu de pe interfata cutiei cu punctul rosu de pe scula si introduceti cu grija, iar alimentarea de energie prin interfata nu este necesara.

Conectati alimentarea de energie prin interfata la cutia de comunicare aliniind punctul rosu de pe cutia de comunicare si punctul rosu de pe alimentarea de energie. Vei sti daca conectarea este gata cand LED ul de pe baterie palpaie rosu si apoi se opreste. Daca palpairea nu are loc, incercati din nou conectarea. Pentru aceasta, nu este necesara reconectarea prin USB.

Deschideti programul ToolBox. Vedeti Manualul Tool Box Manual pentru conectaresi instructiuni de operare.

III. Intretinerea sculei

1. Dupa ce au fost descarcate toate datele de pe scula, deconectati cu grija toate componentele.

2. Curatati si ungeti scula dupa utilizare. Inlocuiti toate o ringurile dupa fiecare utilizare si o ringul de strangere pentru a proteja scula de posibile stricaciuni cauzate de un esec.

A. Curatarea Traductorului

1. Desfaceti Traductorul dupa fiecare utilizare si curatati orificiile de presiune. Daca orificiile de presiune sunt astupate, atunci scula ar putea sa nu citeasca cu precizie. Fiti atenti sa spalati traductorul de presiune fara sa l atingeti in mod direct..

B. Ungerea filetelor sculei:

1. Filetele din partea de sus a carcasei electronice si cel al bullnose ului ar trebui sa fie unsa cu un lubrefiant corespunzator, ca de exemplu lubricantul pentru o ringuri. Aceasta ar trebui sa fie o prioritate inaintea utilizarii.

*Ar trebui sa se noteze ca scula contine componente electronice si ar trebui tratata cu finete pe cat posibil. Pastrati sculele in valiza ei de depozitare, cand nu este utilizata.

*Niciodata nu scufundati scula in fluid fara ca ea sa fie complet ansamblata.
