Sistemul de forte la cupla surub - piulita

Sistemul de forte la cupla surub - piulita

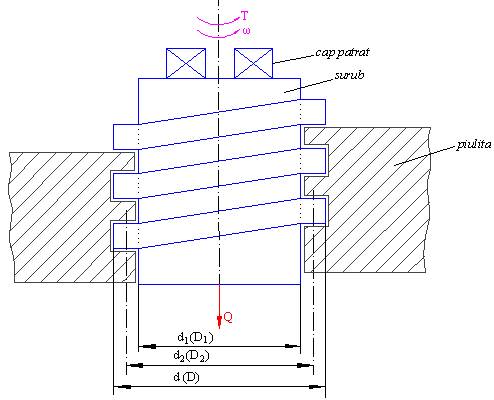

Pentru usurarea calculelor se va considera filetul patrat,rezultatele obtinute adapatandu-se si pentru filetul unghiular

La urcare

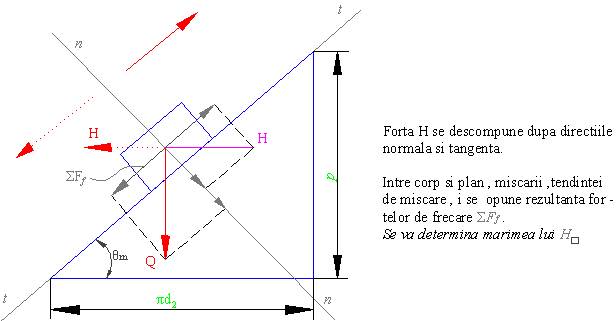

Prin desfasurarea unei spire pe diametrul mediu se obtine un plan inclinat,ipotenuza fata de baza (cateta) are unghiul de inclinare mediu (- al spirei) θ_m.

Pe acest plan avem o sarcina Q .Se pune problema determinarii fortei H paralela cu planul bazei.

; - unghi de frecare

- coeficient de frecare care depinde de felul mate -

rialelor,calitatea suprafetei,starea suprafetei (uscata,unsa)

Pentru ridicarea sarcinii Q cu un pas ,momentul depus la cheie va fi:

La coborare

La coborarea sarcinii Q,respectiv a corpului ,pe planul inclinat,intrucat se schimba sensul fortelor de frecare,relatiile (1) si (2) vor deveni :

;

tg(θ_m - φ) < 0 → θ_m - φ <0 → θ_m < φ - conditia de autofranare ,caracteristica suruburilor

de fixare

Cand θ_m = φ → autofixare la limita

Cand θ_m > φ → nu este indeplinita autofranarea (caracteristica suruburilor de miscare)

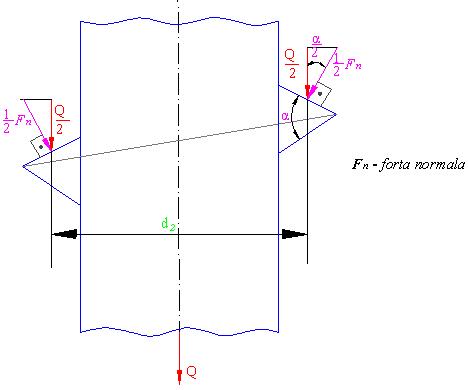

Pentru filetul unghiular,conform figurii de mai jos,rezulta :

La nivelul diametrului d₂ perpendicular pe planul figurii,nu exista forta de frecare data de

,

in care coeficientul de frecare - coeficient de frecare aparenta

Pt. filetul metric, M, α = 60⁰ =>

Pt. filetul whitworth ,W , α = 55⁰ =>

Pt. filetul trapezoidal,Tr, α = 30⁰ =>

Pt. filetul dinti de ferastraul,S, γ = 3⁰ =>

Pentru filetul unghiular :

- la urcare :

- la coborare :

Cum

- conditia de autofranare
