Stadiul actual al modelelor construtive de curatire a fluidului de foraj prin folosirea sitelor vibratoare

Stadiul actual al modelelor construtive de curatire a fluidului de foraj prin folosirea sitelor vibratoare

La ora actuala in lume exista o multitudine de firme specializate in productia de utilaj pentru prepararea si curatarea fluidului de foraj cum ar fi: TRI-FLO INTERNATIONAL; RIGTECH; QUALITY SOLIDS SEPARATION CO.; MI SWACO; KEM-TRON TECHNOLOGIES etc.

Dintre acestea KEM-TRON TECHNOLOGIES produce o varietate de forme constructive de site vibratoare cu miscare liniara (Linear motion shakers) care pot fi:

cu punte simpla (KTL-48 STANDARD; KTL-48TJ);

cu punte dubla (KTL-48DT; KTL-48T; KTL-48D; KTL-48SS TANGO etc.).

Unul din cele mai performante modele de site vibratoare il reprezinta KTL-448D (figura 1.2) avand urmatoarele caracteristici:

suprafata de cernere marita (5,5 m²);

capacitate de reglare a unghiului puntii in timpul forajului de la -3^o la 5^o printr-un sistem tip cric care actioneaza intr-un singur punct;

patru site pe puntea superioara avand o suprafata de cernere de    3,46 m² si doua site pe puntea inferioara avand o arie de cernere de 2 m²;

doua motoare electrice de antrenare a maselor excentrice, de 1,5 CP fiecare, cu protectie impotriva explziilor, care produc un zgomot mai mic de 70 Db;

arcuri din otel inoxidabil pentru o functinare prelungita;

debit maxim de fluid cernut de 63l/s.

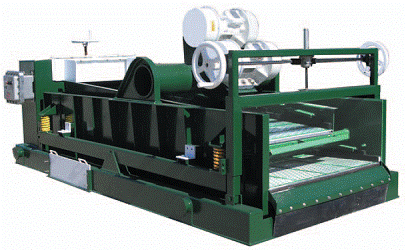

Fig. 1.2. Sita vibratoare KTL-448D, firma KEM-TRON TECHNOLOGIES.

O forma completa a sistemelor de curatare a fluidelor de foraj o reprezinta sistemele de curatare a noroiului cu miscare liniara (Linear motion mud cleaners), care contin atat hidrociloane, denisipatoare, demaluitoare cat si site vibratoare pe aceeasi platforma, pentru o curatare si o recuperare cat mai completa a fluidului, dar si o eliminare a unui detritus uscat.

Modelul KTL-48B (figura 1.3) reprezinta un astfel de sistem avand urmatoarele caracteristici:

instalatie electrica pentru 50 si 60 Hz in functie de cerinte, cu protectie antideflegranta;

unghiul de inclinare a puntilor este ajustabil de la +5^o la -2 si 1/2^o ;

forte centrifuge mari ce permit eliminarea detritusului uscat;

mecanism simplu fara cutie de viteze, avand in componenta numai sisteme hidraulice, pneumatice sau transmisii prin curele;

dimensiuni reduse;

debit maxim de fluid curatat comparabil cu majoritatea sitelor vibratoare existente;

doua motoare electrice de 1,5 CP fiecare;

trei site cu o suprafata totala de cernere de 2,6 m².

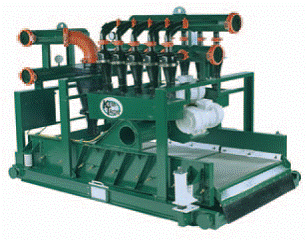

Fig. 1.3. Sistem complet de curatire a fluidului de foraj, tip KTL-48B, firma KEM-TRON TECHNOLOGIES.

In timpul operatiunilor de cernere a fluidului de foraj sitele pot fi infundate de nisip, mal, argila, si/sau polimeri. Pentru a elimina aceste particule care adera la ochiurile sitei este nevoie de o sursa de apa cu presiune mare. Din acest motiv toate aceste modele de site si sisteme de curatare a noroiului de foraj KEM-TRON le doteaza cu instalatii de spalare al sitei (figura 1.4) cu presiuni inalte si volume mici de apa (High pressure low volume water screen cleaning system).

Una din aceste instalatii este KTPW-86-6 capabila sa produca o presiune de 1200 psi (pounds per square inch) sau 8275 MN/m² cu doar 6 litri de apa pe minut.

Fig. 1.4. Instalatie de spalare al sitei, firma KEM-TRON TECHNOLOGIES.

Din cauza faptului ca felul si conditiile de foraj actuale se afla intr-o continua schimbare, sistemele de curatare a fluidelor de foraj trebuie sa faca fata diferitelor caracteristici ale particulelor de roca aduse de la talpa sondei dar in acelasi timp sa recupereze o cantitate cat mai mare din noroiul de foraj folosit. Din acest motiv una din cele mai recunoscute firme pe plan mondial in domeniul fluidelor de foraj MI SWACO a produs site vibratoare cu miscare atat liniara cat si eliptica de tipul MONGOOSE PT Linear-and Dual-MOTION Shale Shaker.

Miscarea eliptica echilibrata recupereaza o cantitate mult mai mare din fluidul de foraj utilizat in comparatie cu miscarea liniara simpla, producand un detritus mai uscat ce poate fi eliminat mai usor prelungind astfel durata de functionare a sitelor.

MI SWACO a combinat miscarea liniara (figura 1.5) si miscarea eliptica echilibrata (figura 1.6) a sitelor cu ajutorul unui sistem ce incorporeaza un motor electric suplimentar de 0,6 CP, care evolueaza la un nivel neparalel cu celelalte doua motoare care genereaza miscarea liniara.

Fig. 1.5. Miscare liniara a sitelor. Fig. 1.6 Miscare eliptica echilibrata a sitelor

Caracteristicile sitelor MONGOOSE PT (figura 1.7) sunt urmatoarele:

suprafata de cernere de 1,97 m²;

ajustare manuala a unghiului de inclinare a sitelor de la -3^o la +3^o;

patru site pe instalatie;

doua motoare electrice de 2 CP fiecare pentru miscarea liniara si un motor suplimentar de 0,6 CP pentru miscarea eliptica;

protectie antideflagranta;

debitul maxim de fluid cernut este de 2,271 l/s.

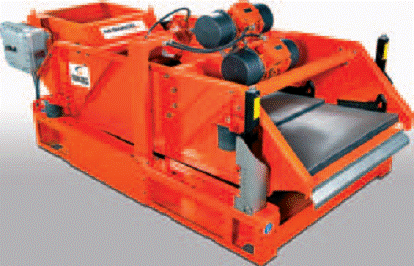

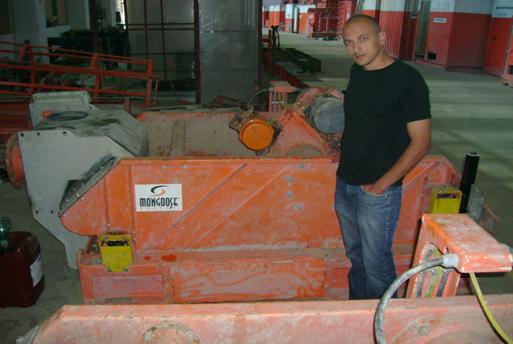

Fig. 1.7. Sita vibratoare cu miscare combinata MONGOOSE PT.

Concluzie: Necesitatea asigurarii unei curatirii eficiente a talpii sondei este evidenta; de aceea sistemul de curatire a fluidului de foraj (sitele vibratoare, hidrocicloanele etc.) trebuie ales corespunzator pentru fiecare caz in parte

Alegerea sistemului de site vibratoare trebuie facuta astfel incat sa realizeze o curatire optima a unui debit de fluid de foraj dat, folosind sisteme constructive existente pe piata.
