Exemplu de proiectare a unei baze de date

Exemplu de proiectare a unei baze de date

Problema de rezolvat: Sa se proiecteze o baza de date a unei agentii de turism, care sa ofere clientilor sai servicii optime si la tarife acceptabile.

Schema de proiectare a bazei de date cuprinde: serviciile oferite de agentie, contractele realizate cu clientii si serviciile cerute de acestia in cadrul unui contract:

Pentru satisfacerea cerintelor beneficiarului, proiectantul trebuie sa realizeze baza de date parcurgand urmatoarele etape:

1. Sa construiasca tabelele si relatiile dintre ele conform schemei de proiectare;
2. Sa realizeze un formular pentru introducerea datelor in tabela clienti;
3. Sa proiecteze o interogare care sa vizualizeze numele clientului, serviciile solicitate si valoarea lor pentru un anumit contract;
4. Sa construiasca un raport care sa prezinte datele din interogarea anterioara, cu subtotaluri valorice pentru fiecare client si pentru fiecare contract.

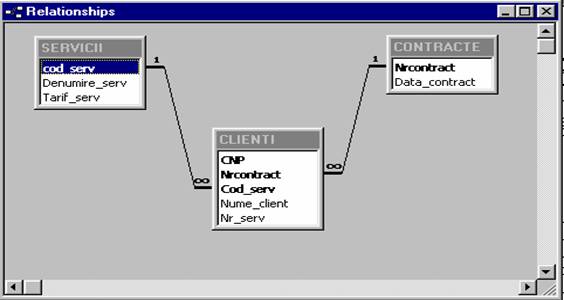

1) Dupa ce a fost    realizata structura celor 3 tabele, se stabilesc relatiile dintre ele:

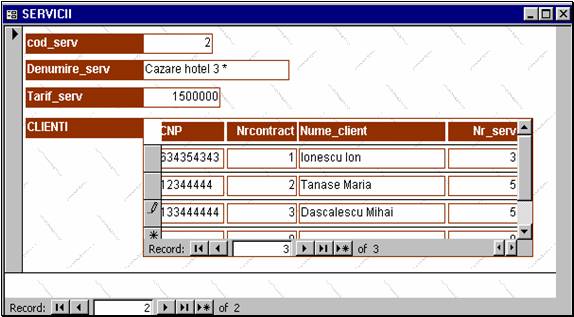

2) Formularul de incarcare date in tabela SERVICII, cu subformularul CLIENTI se proiecteaza cu Form Wizard si arata astfel:

3) Se proiecteaza in modul Design View interogarea care sa vizualizeze numele clientului, serviciile solicitate si valoarea lor pentru un anumit contract.

Campul valoare este un camp calculat si se obtine din [nr_serv]*[tarif_serv].

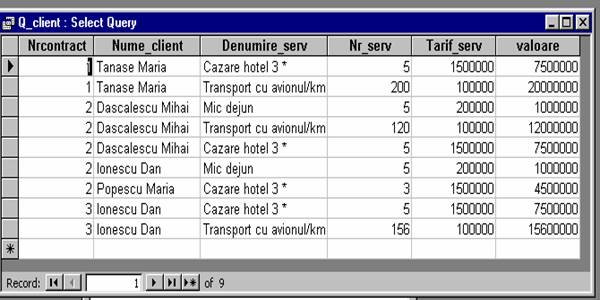

In urma executiei interogarii obtinem situatia:

4) Se construieste un raport pe baza interogarii de la punctul anterior, cu Report Wizard, avand grija sa precizam ca niveluri de grupare:

Nivelul 1: Nrcontract

Nivelul 2: Nume_client

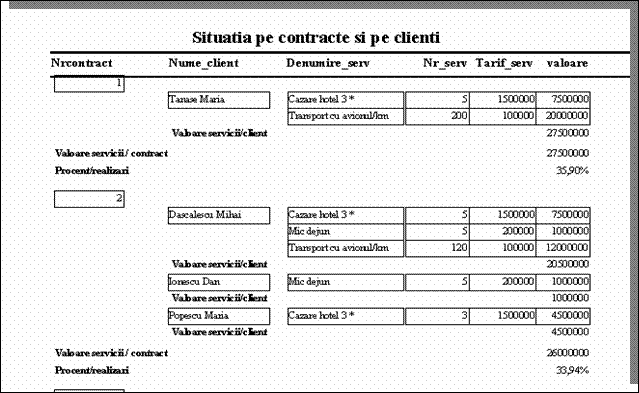

Se va face un subtotal pe campul valoare pentru fiecare client si pentru fiecare contract. Se fac modificari in Design View care tin de forma raportului si nu de continutul acestuia. In urma executiei se obtine urmatoarea situatie:

Se salveaza baza de date sub numele Agentie.mdb si se testeaza functionarea ei prin adaugarea altor seturi de date. Pentru un numar de 10 inregistrari in tabela Clienti, 5 inregistrari in tabela Servicii si 4 inregistrari in tabela Contracte, baza de date ocupa un spatiu pe hard disk de 344 Kb.
